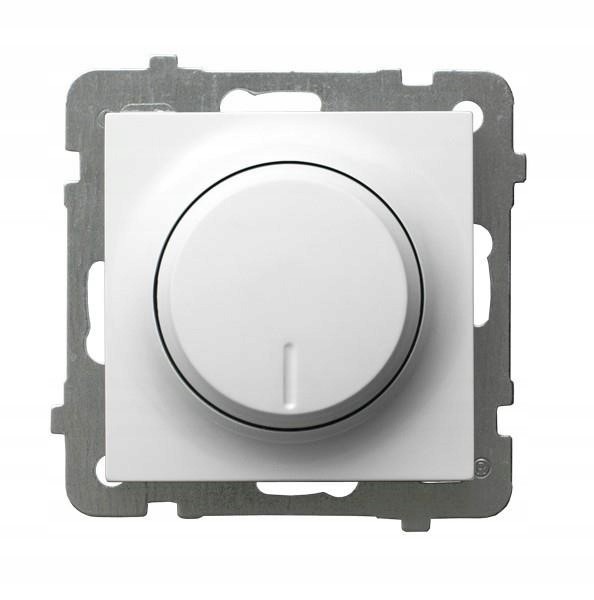

Універсальний диммерний єсоль як łp-8gl2/m/00 для світлодіодного, смугового та галогенного навантаження білого

Технічні параметри:

• Номінальна напруга: 230V
• Ступінь захисту (IP): IP20
• Потужність навантаження: GLS-10-250W CFL 5-75W світлодіод 0-100W
• Метод установки: кігті
• Додаткова інформація: Функція перемикання часу "Час до ліжка", робота в сходах
• Матеріал: пластик, метал
• Поверхнева обробка: натуральна
• Підсвічування: Жоден
• Тип затискачів: нитка
• Ширина обладнання (мм): 71
• Висота обладнання (мм): 71
• Глибина можливості (мм): 51
• Глибина будівлі (мм): 31

Встановлення та конфігурація

• Здійснюйте запобіжники, вимкнено!
• Перевірте, чи може фазовий кабель до встановлення.
• Зніміть ручку Dimmer, трохи піднімаючи викрутом.
• Зніміть кришку та тьмяну раму, випускаючи гачки відповідно до напрямку стріл, що рельєфуються на металевому мосту.
• Фазовий кабель підключитися до клеми L.
• Шнур живлення освітлення підключитися до клеми ^7,- (регульоване навантаження).
• Встановіть DIMMER для встановлення.
• Виберіть режим роботи для даного освітлення LE або TE.
• Встановіть раму, кришку та ручку.
• Увімкніть запобіжники та проведіть спробу діяти.
• Встановіть мінімум і максимальне затемнення за допомогою програмування. 4

  режими роботи перемикач режиму на Le te

  • Режим 1 (TE, вимкнення) ЗАПИСНІ КРАЛЬНІСТЬ, використовується для сучасних джерел світла та електронних джерел живлення або трансформаторів низької напруги (навантаження потужності). 4

  Встановіть падіння в банку відповідно до схеми з'єднання. Перш ніж включити напругу, правильно встановіть перемикач режиму роботи, відповідно до даних, доданих виробником освітлення. Якщо ми встановимо режим роботи, з яким дане джерело світла не співпрацює, він може сяяти правильно, але це може призвести до його прискореного зносу. Деякі світлодіодні та компактні освітлення працюють в обох режимах. Для освітлення розжарювання (GLS) не має значення, який режим експлуатації був обраний, але з більшим навантаженням у другому режимі лампочки можуть працювати голосніше. Після встановлення комутатора, встановленого на передній плитці, під ручкою ручку слід вставити у правильне положення і ввімкнути напругу. Потім зачекайте близько 15 секунд, щоб адаптувати тьмяний. Ви можете випробувати тьмяний, щоб перевірити правильність з'єднання та виконання всієї установки освітлення. Заводні параметри мінімального та максимального освітлення були обрані таким чином, щоб практично всі цибулини блищали чітко і можна було відрегулювати, але в дуже обмеженій мірі.

діаграма в одній системі

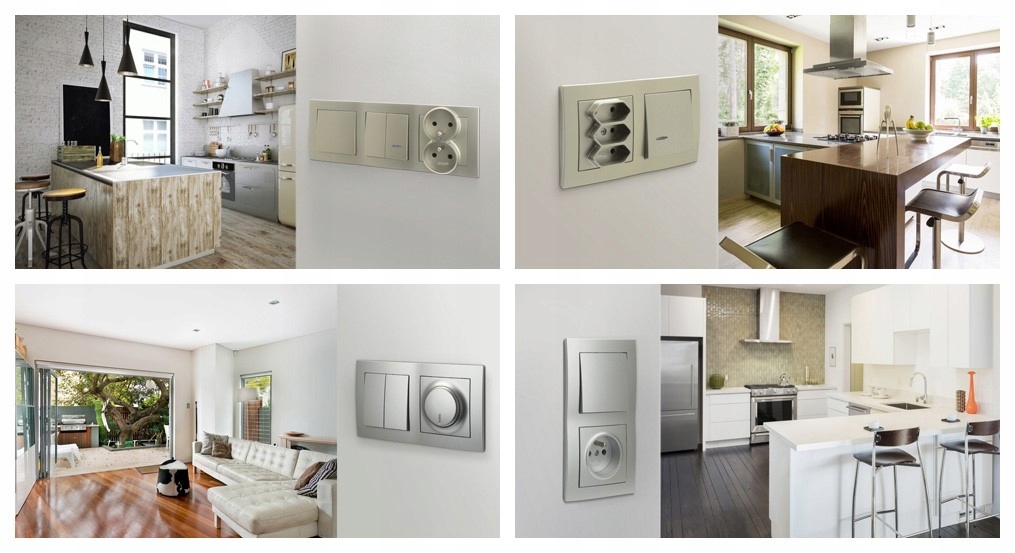

Серія AS характеризується геометричною формою, порушеною делікатними кривими кадрів. Він поєднує в собі динамічний дизайн з нейтральними кольорами, який буде використовуватися в будь -якому інтер'єрі. Асортимент серії AS містить широкий вибір з'єднувачів та гнізд з різною функціональністю.
