УНІВЕРСАЛЬНИЙ МОДУЛЬ КОНТРОЛЕРУ ГАЧОК ГАЧОК

Набір включає:

• Жгут проводів фаркопа - універсальний13 PIN з електронним модулем,виробник QUASAR Electronics,модель: WH1R- G13 -8
• Зменшення/адаптер з 13 на 7 PIN - БЕЗКОШТОВНО
• Запасна кришка буксирної кулі - БЕЗКОШТОВНО

Набір призначений для освітлення:

• стоянки для велосипедів
• вантажні причепи

Монтажний комплект універсального джгута з 13 PIN-кодами з електронним модулем включає:

• Електронний модуль WH1R Quasar Electronics, керований цифровим процесором (ЦИФРОВИЙ)
• основний джгут проводів закінчується роз’ємом до модуля< /li>
• стандартна 13-контактна електрична розетка та прокладка розетки
• набір монтажних аксесуарів (корпус із запобіжником, швидкі з’єднувачі, гвинти, гайки)
• детальна збірка за коміксами інструкції

Основний джгут поділено на праву та ліву сторони автомобіля, що скорочує час складання

• ліва сторона: довжина сигнальних кабелів: 1 м
• права сторона: довжина сигнальних кабелів: 3 м
• кабель живлення: 5 м

Характеристики роботи модуля

Електронний модуль процесора не навантажує електроланцюг автомобіля, тому що струм споживання на кожному з сигнальних входів становить приблизно 2 мА, що виключає порушення роботи електронної системи автомобіля.

Електричний джгут забезпечує:

• співпраця з світлодіодним освітленням, а також одно- та двонитковими лампочками автомобіля
• співпраця з транспортними засобами, обладнаними CAN bus (multiplex digital)
• співпраця з транспортними засобами, обладнаними системою перевірки справності освітлення транспортних засобів, т.зв. ПЕРЕВІРКА КОНТРОЛЮ

Електричний джгут буксирного пристрою виробника QUASAR Electronics має схвалення ЄС № E20 10R-04 4019, що дозволяє продавати продукт на автомобільному ринку та підтверджує відповідність стандартам, зазначеним, серед інші. у Законі про дорожній рух.

Особливості моделі джгута Quasar Electronics WH1R-G13-8:

Підтримка освітлення причепа:

• покажчики повороту
• габаритні вогні
• стоп-сигнали
• протитуманні фари
• ліхтар заднього ходу *

Додаткові функції променя:

• від'єднання датчиків заднього ходу** - немає
• безперервної лінії живлення 12 В на розетці (постійний плюс) - немає
• лінії для зарядки акумулятора причепа - не має
• li>

УВАГА!

* ліхтар заднього ходу - наразі вимагається Законом про дорожній рух для велосипедних платформ і причепів вантажопідйомністю понад 750 кг

** джгут не заважає датчикам заднього ходу (опис цієї проблеми включено в розділ «Запитання та відповіді» внизу пропозиції)

Електричні джгути з додатковими функціями доступні в інших наших пропозиціях

БЕЗКОШТОВНО!

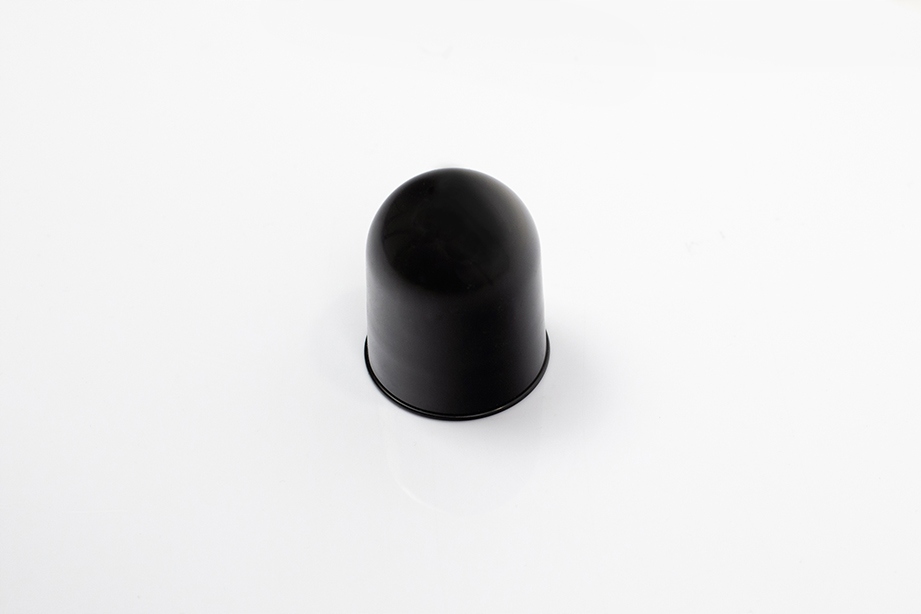

• накладка на буксирну кулю (ковпачок)
• перехідник/перехідник (1шт) з 13 на 7 PIN

Адаптер дозволяє підключити 7-контактний штекер причепа чи багажника до 13-контактного роз’єму в автомобілі.

Quasar Electronics - польський виробник з багаторічним досвідом. Виробляє електронне обладнання для автомобілів з електроустановками, що працюють в діапазоні 12-24В. Інновації у створенні пристроїв та їх висока та довговічна якість дозволили компанії закріпити міцні позиції на європейському ринку.

Запитання та відповіді.

(фаркоп та джгут проводів фаркопа)

1.Чи можна використовувати фаркоп одразу після встановлення в автомобіль?

Після встановлення зверніться на станцію технічного огляду для проведення технічної перевірки правильності встановлення фаркопа. Відтоді ви можете ним користуватися. Далі для оформлення протягом 30 днів після проходження технічного огляду необхідно отримати відповідний запис у відділі транспорту (у свідоцтві про реєстрацію та картці транспортного засобу, якщо вона є).

2. Чи може будь-який автомобіль буксирувати причіп?

Чи може даний транспортний засіб буксирувати причіп, вказується в схваленні транспортного засобу. Це підтверджується записом у полі О.1 або О2 реєстраційного посвідчення. Введені в нього цифри означають, що транспортний засіб дозволено буксирувати причеп і яку допустиму повну вагу він може мати. Якщо автомобіль не може буксирувати причепи, це не завжди означає, що у нього немає фаркопа. Деякі версії автомобілів можуть мати зчіпку лише для кріплення на неї, наприклад, кріплення для велосипеда

3. Чи потрібно монтувати джгут проводів фаркопа?

Так. Електричний джгут, що додається до фаркопа, призначений для освітлення причепа або велосипедної стійки. Його справність перевіряється на станції техогляду. Є зв'язки з електронним модулем або т.зв прості джгути, без модуля, яких достатньо в деяких моделях авто. Наші пропозиції включають правильний промінь для належної роботи освітлення.

4. 7 або 13 PIN-код. Який вибрати?

У наших пропозиціях комплекти буксирного пристрою включають джгут з 7 або 13 PIN. 7-контактний джгут забезпечує основне освітлення причепа, наприклад положення, стоп, протитуман, покажчики повороту. Джгут 13 PIN додатково забезпечує роботу ліхтаря заднього ходу в причепі. Рекомендуємо вибрати джгут 13 PIN, якщо автомобіль буксируватиме причіп вантажопідйомністю понад 750 кг (з нагінним гальмом) або транспортуватиме багажник для велосипеда. У цьому випадку Закон про дорожній рух вимагає вмикання ліхтаря заднього ходу в причепі, зареєстрованому вперше з 1 серпня 2016 року. За допомогою роз’єму адаптера ви можете змінити роз’єм транспортного засобу з 7 PIN на 13 PIN і навпаки, але якщо автомобіль обладнано роз’ємом 7 PIN, використання роз’єму адаптера 13 PIN не дозволить працювати фарам заднього ходу причепа.

5. Універсальний або спеціальний джгуть. Який вибрати?

Універсальний джгут від Quasar Electronics або TESAT можна безпечно встановити в сучасний автомобіль. Під час монтажу не потрібно втручання в електросистему - припаюємо відповідні дроти (рекомендовано) або використовуємо швидкі роз'єми з комплекту. Перевага універсального комплекту в тому, що він може бути встановлений на різні моделі автомобілів і невисока вартість покупки.

Спеціальні джгути оснащені роз'ємами з'єднання з гніздами електросистеми автомобіля, узгодженими кабелями за технологічною схемою оригінальної деталі. Недоліком цього рішення є висока закупівельна ціна та часто необхідність кодування системи автомобіля через наявність спеціального джгута (додаткова вартість).

6. Принцип роботи та спосіб кріплення універсального джгута з модулем (короткий опис за моделлювиробу Quasar ElectronicsWH1R-G13-8).

Встановлення просте і не повинно викликати труднощів. Проте, щоб бути впевненими, ми рекомендуємо, щоб джгут встановлював особа, яка має досвід такої роботи. Принцип роботи модуля такий:

Список моделей автомобілів, на які слід встановлювати джгут проводів фаркопа з електронним модулем:

• ALFA ROMEO модель: 147 з 2004 року, 159 з 2005 року, Giulia Veloce з 2016 року, Giulietta з 2010 року, MiTo з 2008 року, Stelvio з 2016 року та всі вироблені після 2010 року li>

• AUDI модель: A3 з 2004, A4 з 2005, A5 з 2007, A6 з 2005, A7, A8 з 2005, Q2, Q3, Q5, Q7, A7 і всі виробництва після 2005

• BMW модель: 1 серія з 2004 року, 3 серія з 2005 року, X3 з 2005 року, 5 серія з 2004 року, X5, X6, 7 серія з 2001 року, X1 з 2009 року, X2, серія 2, X4 та всі вироблені після 2010

• CHEVROLET модель: Aveo з 2011, Captiva з 2006, Cruze з 2009, Orlando з 2011, Trax з 2013

• Модель CHRYSLER: Sebring з 2005 року, PT Cruiser з 2004 року, 300C з 2004 року, Voyager з 2004 року

• CITROEN модель: C1 з 2004 року, C2 з 2004 року, C3 з 2005 року, C4 з 2005 року, C5 з 2003 року, C8 з 2005 року, Jumper з 2006 року, C-CROSSER з 2007 року, Berlingo з 2008 року, C4 Picasso, C4 Aircross, DS3, DS4, DS5, C-Elysee, Jumpy з 2007 року, Nemo, SpaceTourer і всі вироблені після 2007 року.

• Модель DACIA: Duster з 2012 року, Logan з 2012 року, Sandero з 2012 року та всі випущені після 2012 року.

• DODGE модель: Avenger, Caliber, Journey, Nitro

• FIAT: Panda з 2004, Punto з 2003, Grande Punto з 2005, Idea з 2005, Stilo з 2005, Sedici з 2006, Doblo з 2005, Multipla з 2005, Croma з 2005 року, Linea з 2007 року, Ulysse з 2005 року, 500 500L, 500X, BRAVO з 2007 року, Scudo з 2007 року, Qubo, Fiorino, Doblo Work Up, Ducato з 2006 року, Freemont, Fullback, Talento з 2016 року, Tipo з 2016 року та всі вироблені після 2010

• FORD: Focus з 2008, Fiesta з 2008, Transit Courier з 2014, Mondeo з 2007, C-MAX з 2010, S-MAX з 2006, Galaxy з 2006, Ranger 2012 р.в., Explorer 2011 р.в., Transit Tourneo 2014 р.в., Kuga 2012 р.в., B-Max 2012 р.в., Edge 2015 р.в., Escape 2013 р.в., Transit 2014 р.в., Transit Custom 2012 р.в. та всі вироблені після 2014 р.в.
< /ul >
• HONDA модель: CR-V з 2012, HR-V з 2016, FR-V з 2004-, Civic з 2012, Jazz з 2015, Accord з 2008
< /ul>
• HYUNDAI модель: Elantra з 2011 року, i10 з 2011 року, i20 з 2012 року, i30 з 2012 року, i40, ix20 з 2010 року, ix35 з 2010 року, ix55 з 2008 року, Kona, Santa Fe з 2012, Tucson з 2010,
• Модель INFINITI: усі моделі
• IVECO модель: усі моделі з 2006 року
• JAGUAR: усі моделі
• JEEP модель: Cherokee з 2014 року, Compass II з 2017 року, Grand Cherokee з 2011 року, Renegade з 2014 року, Wrangler з 2017 року
• KIA модель: Carens з 2013 року, Carnival II з 2006 року, Cee'd з 2007 року, Niro, Optima, ProCeed GT, Rio з 2011 року, Soul з 2014 року, Sorento з 2009 року, Sportage з 2010 року, Stinger, Stonic, Venga, Xceed і всі після 2014 року
• LANCIA модель: Delta 2008 р., Phedra 2005 р., Voyager 2011 р.
• LAND ROVER/RANGE ROVER модель: Discovery, L322 з 2002 (великий діапазон), Evoque, Sport, VELAR, Freelander з 2012
• Модель LEXUS: усі моделі
• MAZDA модель: 2 з 2015 року, 3 з 2013 року, 6 з 2013 року, CX-3, CX-5 з 2012 року, CX-9 з 2012 року
• MITSUBISHI модель: L200 з 2015 року, Outlander з 2007 року, ASX з 2012 року
• MERCEDES модель: A-клас з 2005, B-клас з 2005, C-клас з 2007, E-клас з 2002, X-клас, S-клас з 1998, GL з 2006, ML з 2005, R-клас з 2005, Sprinter з 2006, Vito/Viano з 2003, GLC, GLK, GLE, GLA, CLA, Citan і всі випущені після 2010.
Модель
• MINI: COOPER COUNTRYMAN з 2010 року, COOPER CLUBMAN, COOPER PACEMAN і всі професійні
