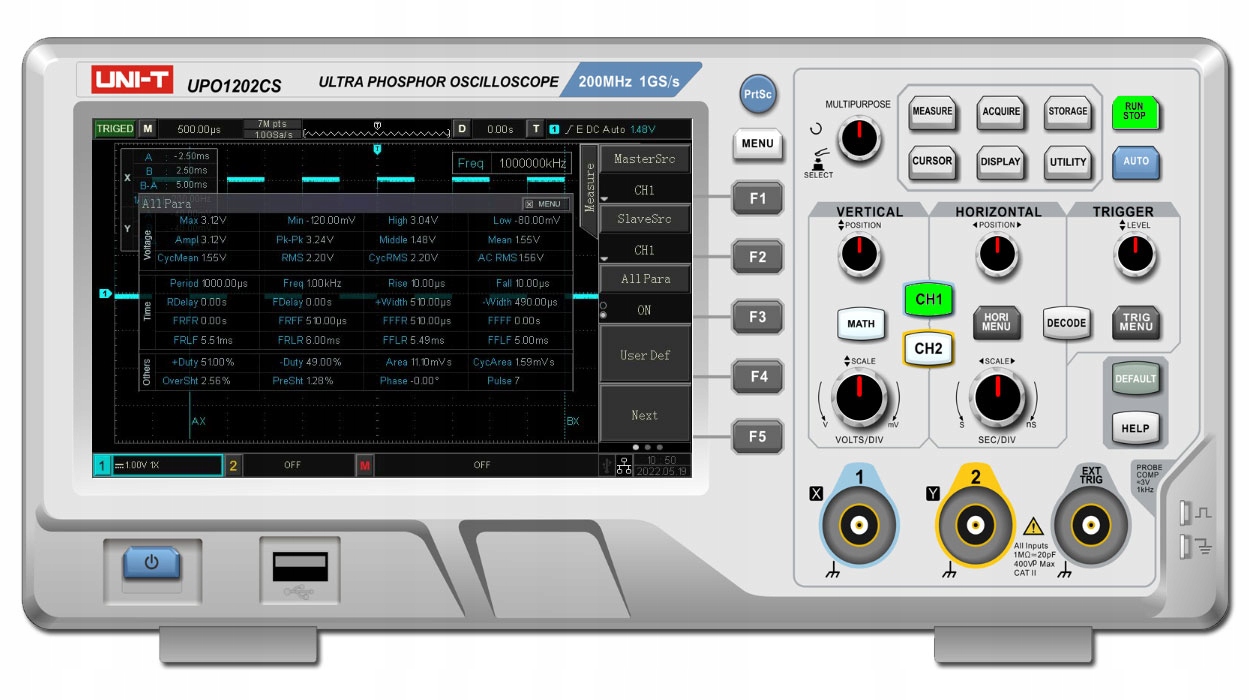

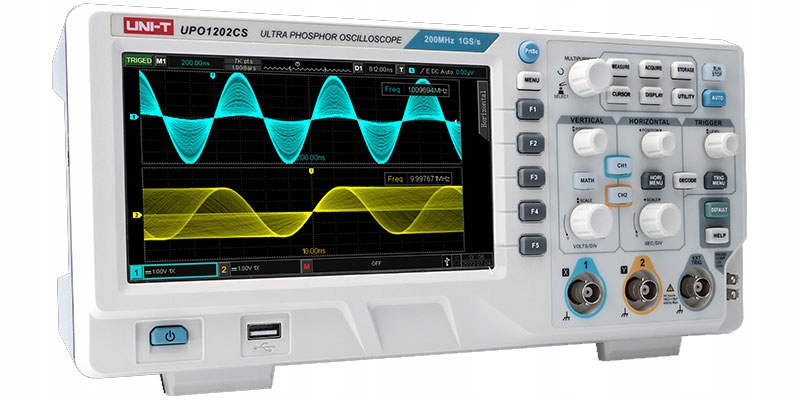

UPO1202CS Цифровий осцилоскоп 2x200 МГц

Нова серія цифрових осцилоскопів UPO1000CS пропонує високі технічні параметри та багато інноваційних функцій для полегшення роботи з осцилоскопом під час вимірювань.

Серія UPO1000CS -це багатофункціональний, економічний цифровий осцилограф із люмінором. Його можна широко використовувати в галузі електронного та електричного дизайну, налагодження, освіти та промислового дизайну. Серія UPO1000CS використовує паралельну технологію обробки цифрових сигналів, що значно покращує швидкість обробки даних та швидкість захоплення форм хвиль.

Презентація продукту у вигляді відео:

https://youtu.be/2nenrmwxw

https://youtu.be/jtqjrlh76d0

оригінальна ультрафосфорна технологія може показати кумулявний ефект тестування. Порівняно з традиційними цифровими осцилоскопами з пам'яттю, довговічність цифрових осцилоскопів з люмінором може представляти тривимірні дані про форму хвилі, амплітуди, часу та сигналу. Технологія швидкого придбання може точно записувати незвичайні події, такі як відео, вібрації, шум та слабкі сигнали.

Технічні дані:

• Цифровий осцилоскоп UPO1202CS Виробництво одиниці
• Ширина діапазону: 200 МГц
• реальний відбір проб 1 gsa/s (в режимі реального часу)
• ► Довжина запису пам'яті: 56 MPOINTS
• Права швидкість оновлення: до 500 000 WFMS/S
• Цифрова технологія Luminophory upo - Ultrafospor Oscillocsope

  ► Підтримує інтенсивність 256 рівнів класифікації або відображає кольорову температуру

• Багато типів запуску
• Визволення з терасового автобуса та декодування
• Підтримка (декодування) протоколів: rs232, i2c, spi, can (опція), рядок (опція)
• мульти -Ски - окрема основа часу для кожного каналу

• Відображення флуоресценції з незалежним двоканальним визволенням

  На практиці ми можемо спостерігати за двома різними пробігом із різною частотою

• Низький рівень фонового шуму <100 мкврм.
• 1mv /div to 20V/div
• 36 Автоматичні вимірювання підтримує статистичні розрахунки, математичні вимірювання, історія вимірювання, опорне вимірювання
• Математичні функції (FFT, додаток, субтракція, множення, поділ, інтеграція, диференціювання, диференціальний, квадратний елемент)

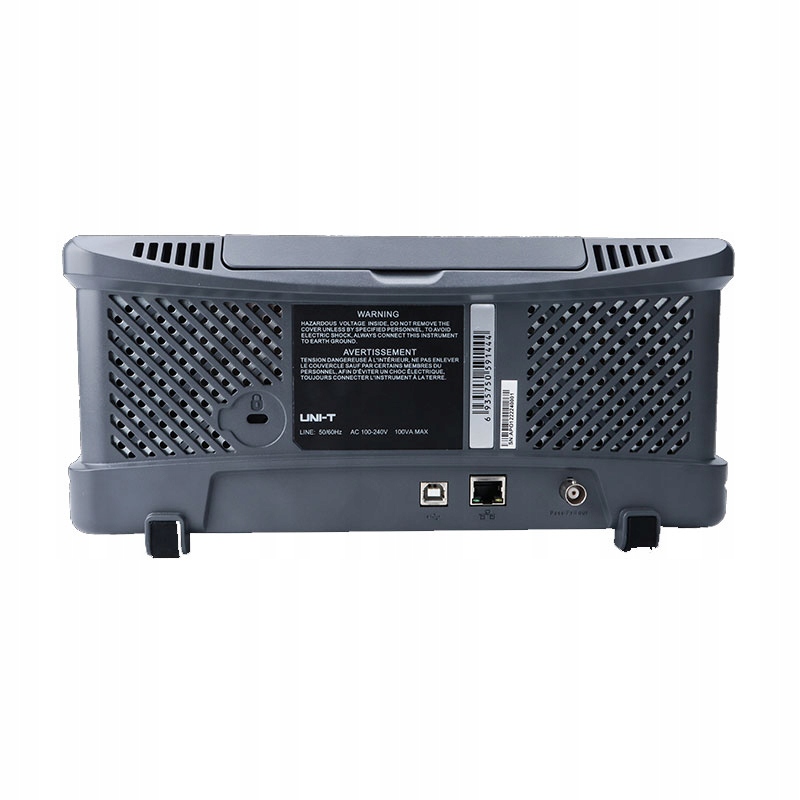

• Численні інтерфейси: USB-хост 、 USB-пристрій 、 lan 、 ext trig 、 aux oux oux oux oux oux (trig Out 、 pass/fil). Контроль
• Віддалена послуга через Інтернет - браузер www

Набір включає:

• Осцилоскоп UPO1202CS
• Осцилоскопічний зонд UP-P05 200 МГц X2PC

Контроль та експлуатація осцилографа через мережу

Цифрові осцилоскопи UPO1000CS можна підключити та віддалено контролювати через веб -сайт. Сервіс через ПК або мобільний телефон. Контроль через веб -сайт усуває необхідність встановлення локальних програм, заощаджуючи місце та час користувача

аналіз FFT з точками вибірки 64k

Серія осцилоскопа UPO1000CS має 64 000 точок відбору проб FFT. Ви також можете встановити практичні функції аналізу спектру, такі як діапазон частот, режим виявлення та специфікація спектру. Зручно проаналізувати сигнал частоти на осцилоскопі.

Основні основи часу для кожного каналу CH1 та CH2

Серія цифрового осцилоскопа UPO1000CS дозволяє встановлювати різні значення баз часу для кожного з вхідних каналів. Ця функціональність дозволяє спостерігати одночасно два пробіг з різними значеннями частоти. Сигнали з різними годинниковими значеннями основи часу та велика різниця частот також можуть відображати пробіг на стабільному екрані, що зручно для клієнтів аналізувати параметри пробігу.

Основні основи часу для кожного каналу CH1 та CH2

Серія цифрового осцилоскопа UPO1000CS дозволяє встановлювати різні значення баз часу для кожного з вхідних каналів. Ця функціональність дозволяє спостерігати одночасно два пробіг з різними значеннями частоти. Сигнали з різними годинниковими значеннями основи часу та велика різниця частот також можуть відображати пробіг на стабільному екрані, що зручно для клієнтів аналізувати параметри пробігу.

Довжина запису пам'яті 56mpts

Серія осцилоскопа UPO1000CS пропонує 56 -метрові точки вибірки на канал. Завдяки цьому, осцилоскоп може підтримувати високу частоту вибірки в більш широкому часовому діапазоні, враховуючи цілий та деталі курсу, що суттєво покращує здатність захоплювати неправильний пробіг.

Дуже висока швидкість оновлення форм хвиль до 500 000 WFMS/S

Серія UPO1000CS використовує інноваційну технологію паралельної обробки цифрових сигналів. Він має дуже високий показник захоплення у своїх одноліткових виробах. Ефективно зменшує втрату сигналу та допомагає краще захопити неправильні сигнали.

500 000 WFMS/S = 500 000 Числа форми хвилі в секунду = 500 000 пробігу в секунду

ультрафосфор - цифровий Luminopho -256 Рівні освітлення

Осцилоскоп UPO1000CS має технологію відображення ультрафосфору, що дозволяє легко отримати більше інформації про курс та детальне спостереження. Техніка Ultra Phospor - це аналогія відображення форм хвиль в аналогових осцилоскопах, і ми можемо трактувати її як функцію цифрового світильника. Пробіг може мати до 256 рівнів інтенсивності пробігу в осцилоскопі. У нас також є можливість відображення кольорів: ступінь інтенсивності для відображення змін кольорової температури. Чим частіше з'являється форма хвилі, тим тепліше колір.
