1. Призначення та опис

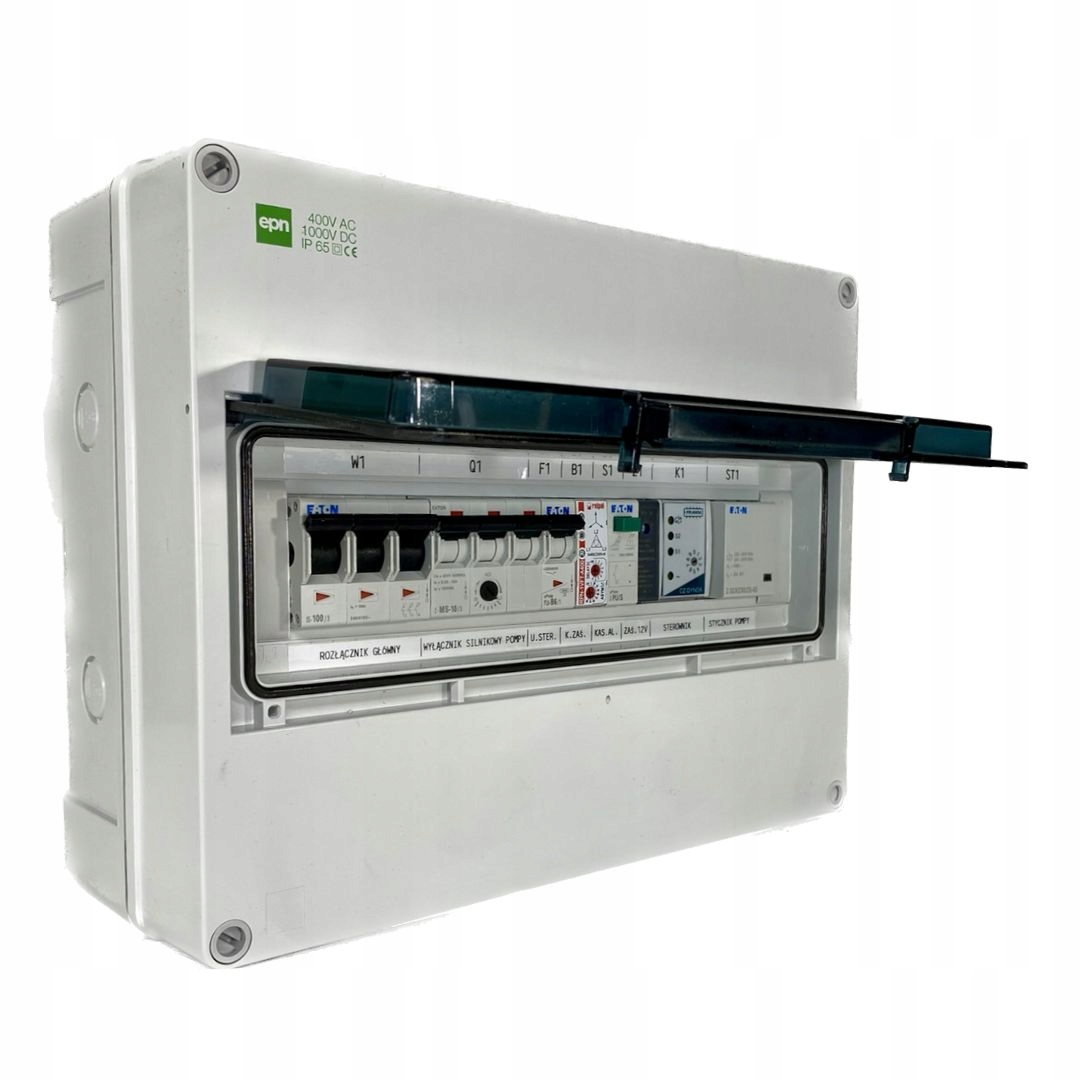

Шафа керування PJ4-3F комплексно керує однонасосною водопровідною або каналізаційною насосною станцією. Кабінет працює з трьома датчиками провідності або двома поплавцями. Управління насосом здійснюється за допомогою 2 рівнів: S1 - вимкнути насос, S2 - включити насос. Крім того, перевищення рівня S2 більше ніж на 30 секунд викликає сигнал тривоги. Будильник можна очистити, натиснувши кнопку очищення будильника.
2. Кабінетне обладнання
- Пластиковий корпус IP65,
- головний вимикач,
- вимикач двигуна,
- перемикач струму,
- реле контролю напруги,
- модульна кнопка,
- джерело живлення 12 В постійного струму,
- реле рівня CZ-DYNDA,
- контактор,
- автобусні термінали.
3. Виконувані функції
Шафа управління виконує такі функції:
- Захист трифазного насоса від: короткого замикання, перевантаження, асиметрії напруги, відсутності фаза живлення, сухий хід,
- Керування насосом на основі 2 рівнів: S1 - вимкнути насос, S2 - увімкнути насос,
- Керування сигналом тривоги,
- Можливість очистити тривогу за допомогою кнопки,
- Сигналізація стану рівнів S1 і S2.
4. Опис роботи шафи керування
На кресленні в галереї показано типове застосування каналізаційної насосної станції для шафи керування PJ4.
- Там є 3 зонди провідності або 2 поплавкові зонди, підвішені в резервуарі, що визначають рівні S1 і S2,
- Рівень S1 (вимкнення насоса) - слід встановити над насосом, щоб запобігти роботі насоса "всуху" .
- Рівень S2 (вмикання насоса - повинен бути встановлений вище рівня S1, щоб у разі несправності насоса ви мали час зреагувати.
- При використанні кондуктометричних зондів
Ми рекомендуємо використовувати кондуктометричні зонди замість поплавців (без рухомих частин, більша надійність).
Принцип роботи :
- Насос увімкнеться, коли рівень стічних вод/води досягне рівня S2, а потім вимкнеться, коли рівень стічних вод/води знизиться до рівня S1.
- Якщо рівень S2 перевищено більше ніж на 30 секунд, буде активовано сигнал тривоги (у випадку працездатного насоса рівень S2 не повинен залишатися довше кількох секунд).
- Сигналізація вимкнеться автоматично, коли рівень стічних вод/води опуститься нижче рівня S2 або коли користувач скине його, натиснувши кнопку.
5. Технічні дані
- Електроживлення: 400 В змінного струму.
- Переріз кабелю живлення: до 4 мм2.
- Поперечний переріз кабелів насоса: до 4 мм2.
- Поперечний переріз сигнальних кабелів: до 2,5 мм2 .
- Рівень захисту корпусу: IP65.
- Вихід сигналу тривоги: 12 В/ макс. 500 мА.
- Сигнали керування:
3 зонди провідності (наприклад, S-Dynda) або 2 поплавкові зонди з НО контактом (наприклад, MAC-3),
- Потужність насоса: максимум 4 кВт.
- Розміри корпусу: 270 мм x 340 мм x 138 мм (висота x ширина x глибина).
6. Гарантія та заключні зауваження
Ми надаємо 24-місячну гарантію виробника на шафу PJ4-3F.
До шафи додається документація який включає, серед іншого:
- посібник із встановлення та експлуатації шафи управління,
