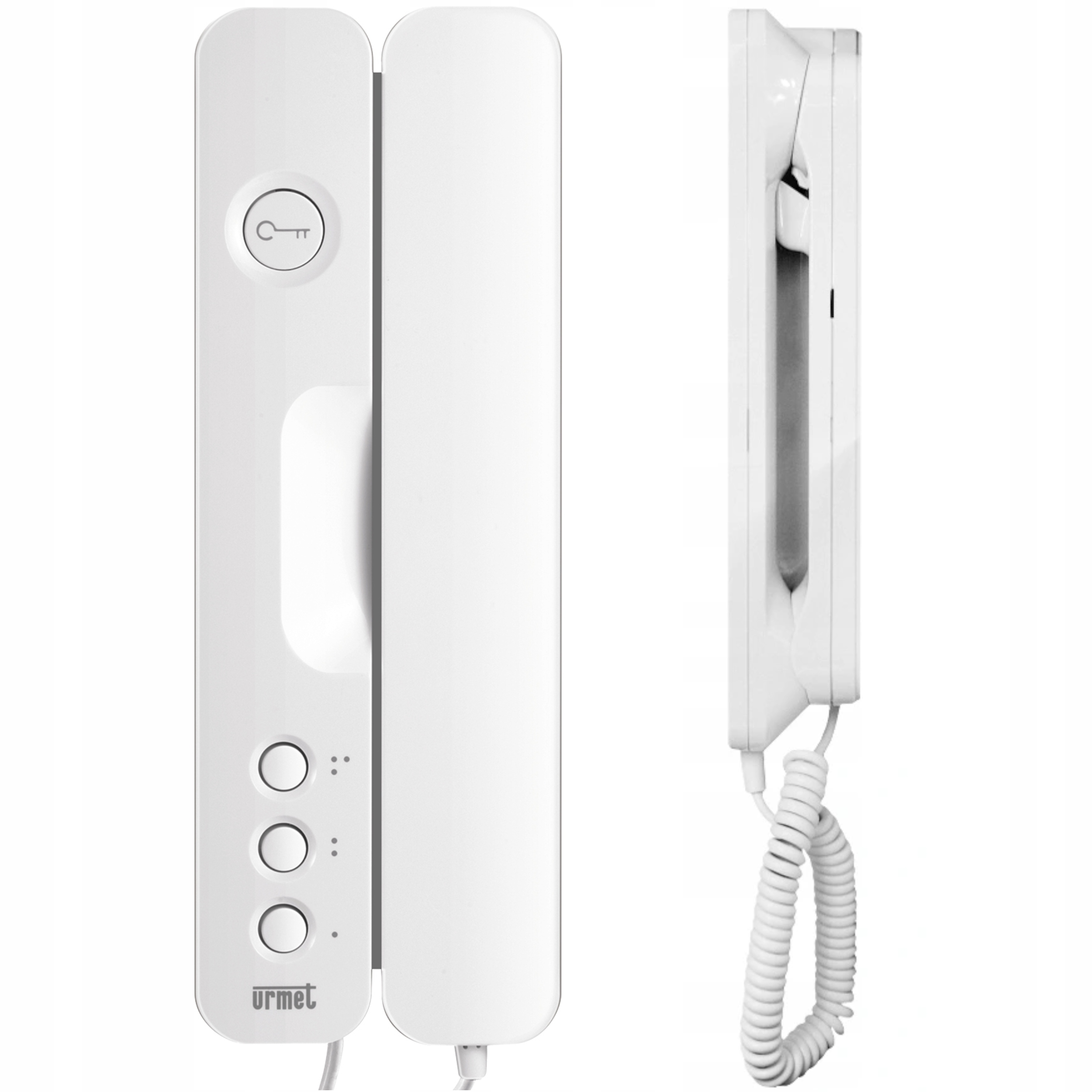

Багаторозташований ЦИФРОВИЙ ДОМОФОН URMET SIGNO ДЛЯ MATIBUS SE ТА БАЗОВОГО ВСТАНОВЛЕННЯ

МОДЕЛЬ: URMET SIGNO 1140/622

✅ Цифровий перемофон Signo 1140/622 від Urmet призначений для систем цифрового домофону Basic і Matibus SE.

✅ Переговорний пристрій Signo має функцію здійснення дзвінків і відкриття дверей.

✅ Він оснащений кнопкою відкриття дверей і 2 додатковими кнопками і однією незалежною кнопкою.

✅ Функціональні кнопки дозволяють, наприклад:

• викликати контрольну панель (у системі MATBUS SE)
• відкриття додаткових дверей (або воріт),

✅ Має додатковий гучномовець і вбудований трипозиційний регулятор гучності сигналу виклику (з можливість повного приглушення).

✅ АБС корпус, білий.

✅ Uniphone 1140 /622 підключається до загального стояка за допомогою 2 проводів, може працювати в одній системі з переговорними телефонами: 1131/620, 1131/621, 1132/620, 1132/621, 1134/622, 1140/622 .

✅ Модель доступна в чорному кольорі, символ: 1140/622-B. Її можна знайти в нашій пропозиції.

Увага!

Перед покупкою перевірте, чи працює перемофон із встановленим у будинку пультом керування. Також слід звернути увагу на тип ППК (аналоговий/цифровий) і кількість проводів в установці.

ТЕХНІЧНІ ПАРАМЕТРИ:

• Тип: цифровий

• Спосіб встановлення: Багатодротова система

• Стилістична лінія Uniphone: Signo

• Система:< /b > BASIC, Matibus SE

• Кількість кнопок: 3

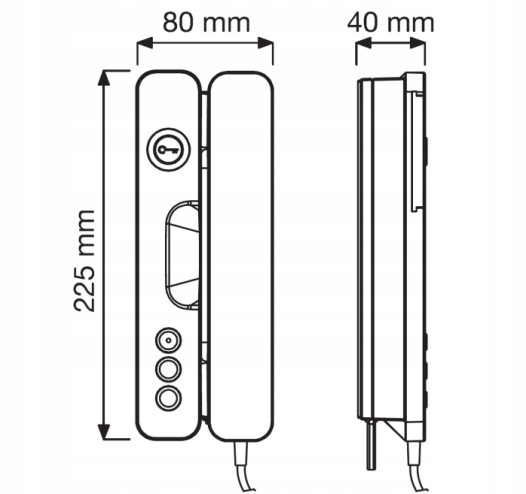

• Розміри: 80 x 225 x 40 мм (ширина x висота x глибина)

• Матеріал: ABS

• Колір: білий

• Монтаж: поверхня

• Кількість проводів: 2 (+2)

• Напруга: 7V

ХАРАКТЕРИСТИКИ SIGNO 1140/622

• Мубіфон Signo чорний із кнопкою відкривання дверей.

• 2 додаткові функціональні кнопки.
< /ul>
• Місце для ще 1 кнопки.
• Додатковий динамік для сигналу виклику.
• Вбудований трипозиційний регулятор сигналу виклику
• Може працювати в одній лінії з переговорними телефонами: 1131/620, 1131/621, 1132/620, 1132/621, 1134 /622, 1140/622 .

2 ДОДАТКОВІ ФУНКЦІЙНІ КНОПКИ

Мініфон оснащено 2 додатковими кнопками та місцем для 1 додаткової кнопки. Функціональні кнопки можуть використовуватися інсталятором для різноманітних додаткових функцій, наприклад:

• виклик панелі керування (в системі MATBUS SE)

• відкриття додаткових дверей (або воріт),

НАБІР МІСТИТЬ

• Оригінально упакований переговорний пристрій URMET SIGNO 1140/622
• Інструкції зі встановлення та схему підключення
• Гвинти та монтажні шпильки

МОНТАЖ / ВСТАНОВЛЕННЯ

Щоб встановити навушник у підвісній версії, виконайте описані нижче кроки:

1) Розгорніть корпус навушника, відпустивши пластикові засувки за допомогою леза викрутки (Мал. 1).

2) Закріпіть переговорний пристрій на стіні за допомогою 2 настінних дюбелів, що входять до комплекту переговорного пристрою (рис. 2).

3) Проведіть кабелі через отвір у задній частині навушника.

4) Укоротіть дроти до потрібної довжини та ізолюйте їх кінці.

5) Під’єднайте кінці проводів до відповідних клем роз’єму навушника.

6) Знову з’єднайте обидві частини корпусу (рис. 3).

ОПИС КЛЕМ ДЛЯ ПРОВОДІВ

LU – Лінія переговорного зв’язку.

0L – Заземлення лінії переговорного зв’язку.

T1 – Клема підключення кнопки виклику 68R (коротка -замкнено на землю (0L)).

T2 - Клема 180R підключення кнопки виклику (закоротено на землю (0L)).

J1 - Службова перемичка.

СХЕМА ПІДКЛЮЧЕННЯ В СИСТЕМІ MATIBUS SE

1 - пішак № 1 макс. 255

2 - пішак № 2 макс. 255

3 - наприклад, панель з клавіатурою 1052/100

4 - наприклад, джерело живлення "MASTER" 1052/31R

5 - Додаткове керування, наприклад, ворота автоматичні

6 - Електричний удар
