USR-FQ610 Serial/Ethernet to Wireless Swarm Converter

Надшвидка синхронізація сигналу

• Сприяє швидкому створенню мережі
• USR-FQ610 використовує технологію синхронізації та обробки сигналів для швидкого встановлення зв’язку та динамічної топології мережі.
• Бездротова спеціальна мережа забезпечує безперебійне використання мобільного зв’язку на будь-якій швидкості та в будь-якому напрямку, підтримуючи мережеві програми з потужністю до до 1000 пристроїв

Основна функція

• USR-FQ610 перетворює дані зв’язку з дротовими пристроями, як-от послідовні порти та порти Ethernet, у мережеві сигнали роя для віддаленої передачі, забезпечуючи обмін даними між дротові пристрої.

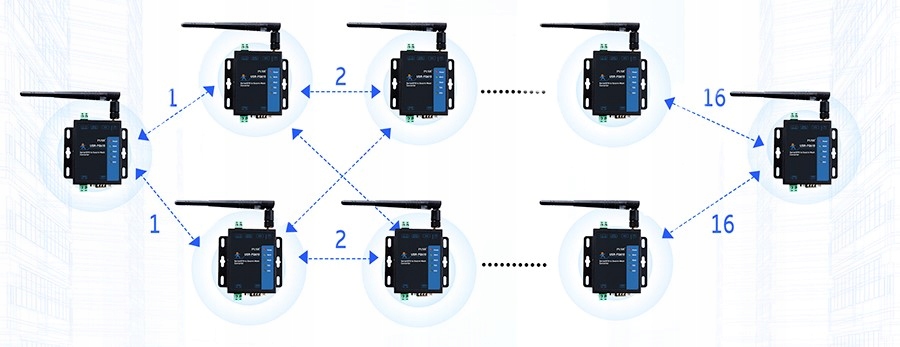

Мережі з кількома переходами та сітчасті мережі

• Розширення зони мережі

  USR-FQ610 може підтримувати мережу AD hoc з 16 переходами без центральної точки, що збільшує відстань зв’язку в 16 разів.

  Також може працювати в режимі AD hoc без спеціального ретранслятора або базової станції.

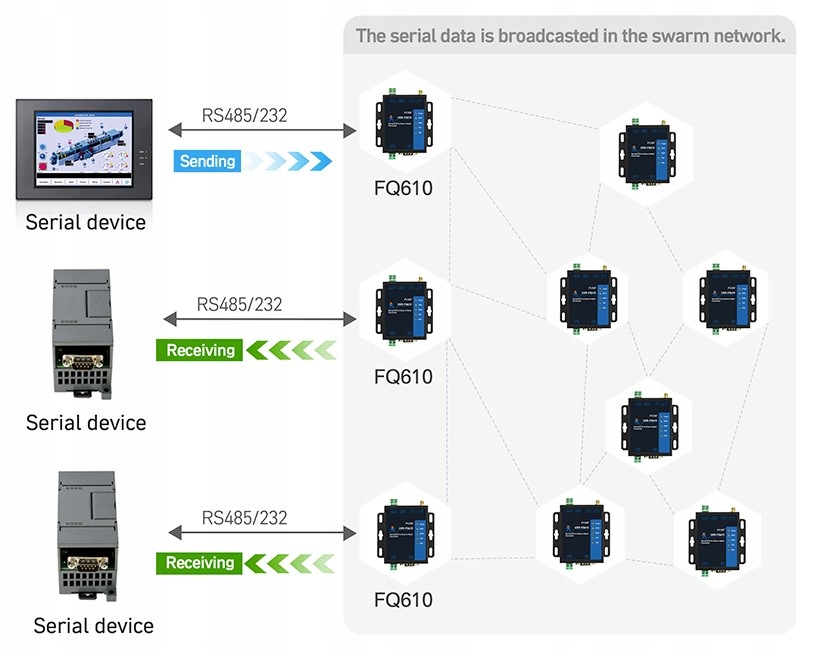

Послідовна передача даних

• У цьому режимі послідовні пристрої в різних місцях можуть обмінюватися даними один з одним.
• У цьому режимі USR-FQ610 передає дані, отримані з послідовного порту, до мережі роя, а дані, отримані з мережі роя, виводяться через послідовний порт.

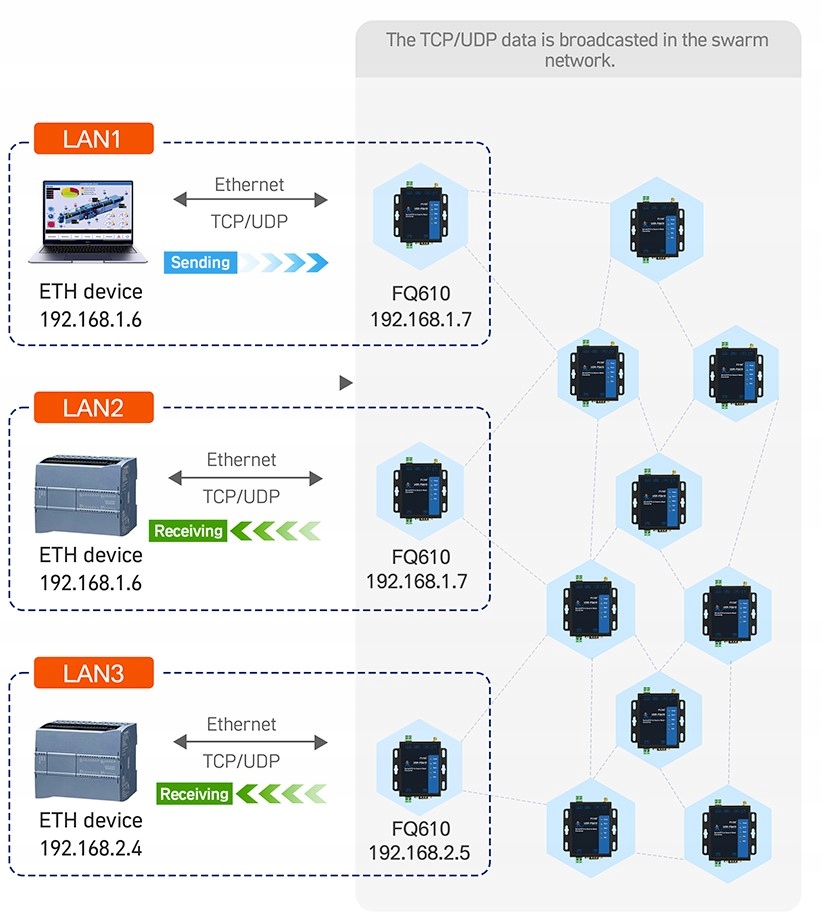

Передача даних через Ethernet

• У цьому режимі послідовні пристрої в різних місцях можуть обмінюватися даними один з одним, навіть якщо вони не в одному сегменті.
• Пристрої ETH, мережа роя: у цьому режимі USR-FQ610 передає дані TCP/UDP, отримані від порту Ethernet, до мережі роя, а дані, отримані з мережі роя, виводяться через послідовний порт.
>

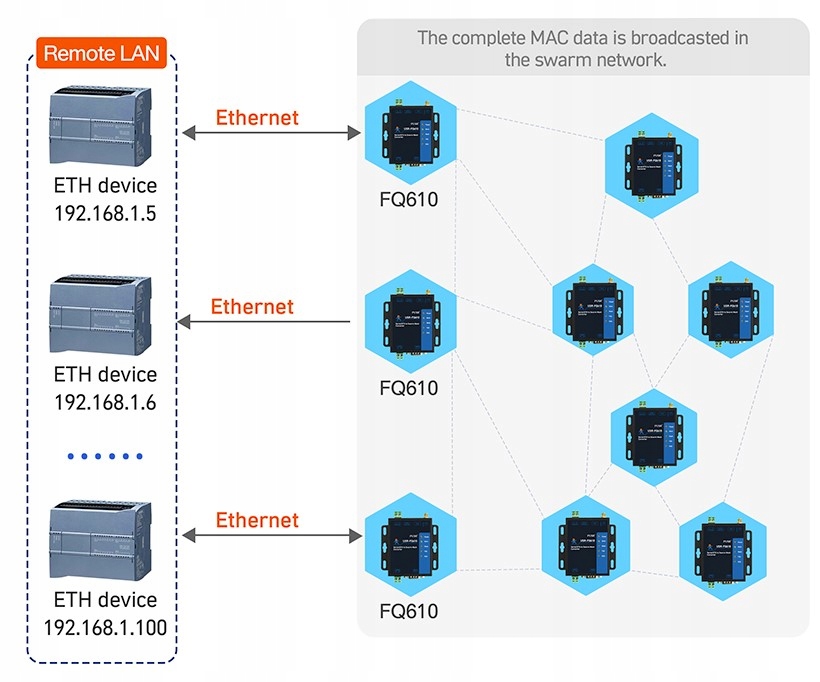

Бездротовий режим перемикання

• У цьому режимі пристрої Ethernet у різних місцях можуть створювати віддалену локальну мережу за допомогою USR-FQ610, усуваючи проблеми, пов’язані з традиційними комутаторами та обмеженнями на довжину кабелю.
• Порт Ethernet, Swarm Network: у цьому режимі USR-FQ610 передає MAC-дані, отримані через мережевий порт, у мережу swarm без змін, а приймаюча кінцева точка виводить їх у мережевий порт як отримані, дозволяючи кінцевим пристроям той самий сегмент мережі для створення віддаленої локальної мережі.

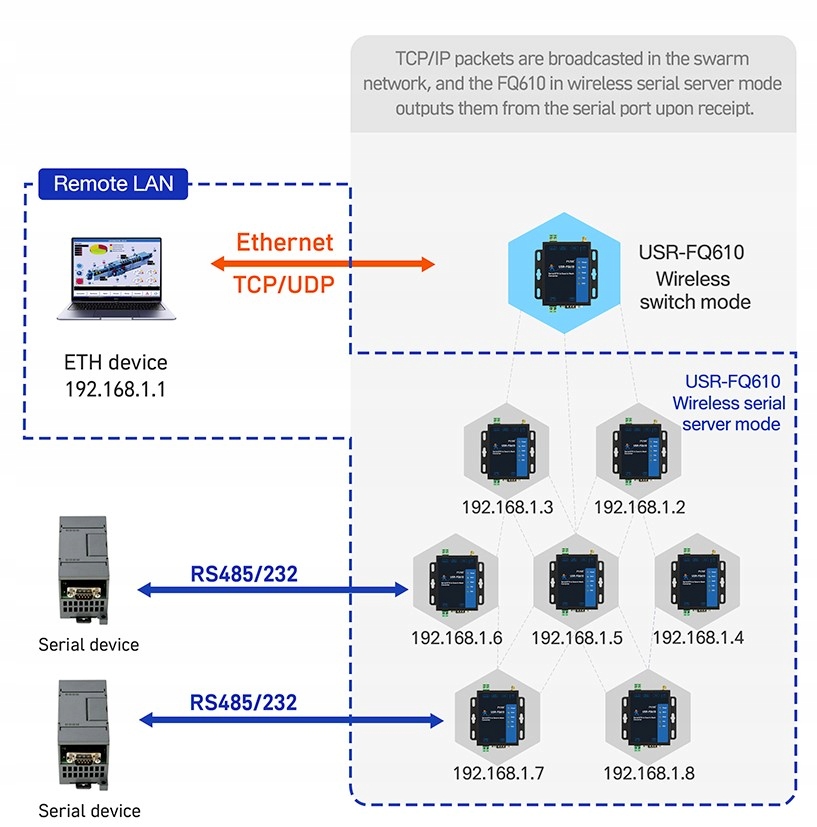

Режим бездротового послідовного сервера

• У цьому режимі рекомендується використовувати FQ610 у режимі бездротового комутатора, який дозволяє комп’ютерам контролювати кілька послідовних пристроїв одночасно.
• Послідовний порт, мережа роя: у цьому режимі FQ610 інкапсулює дані з послідовного порту в пакети TCP/IP і транслює їх у мережу роя, використовуючи мережу роя для створення віддаленої локальної мережі.

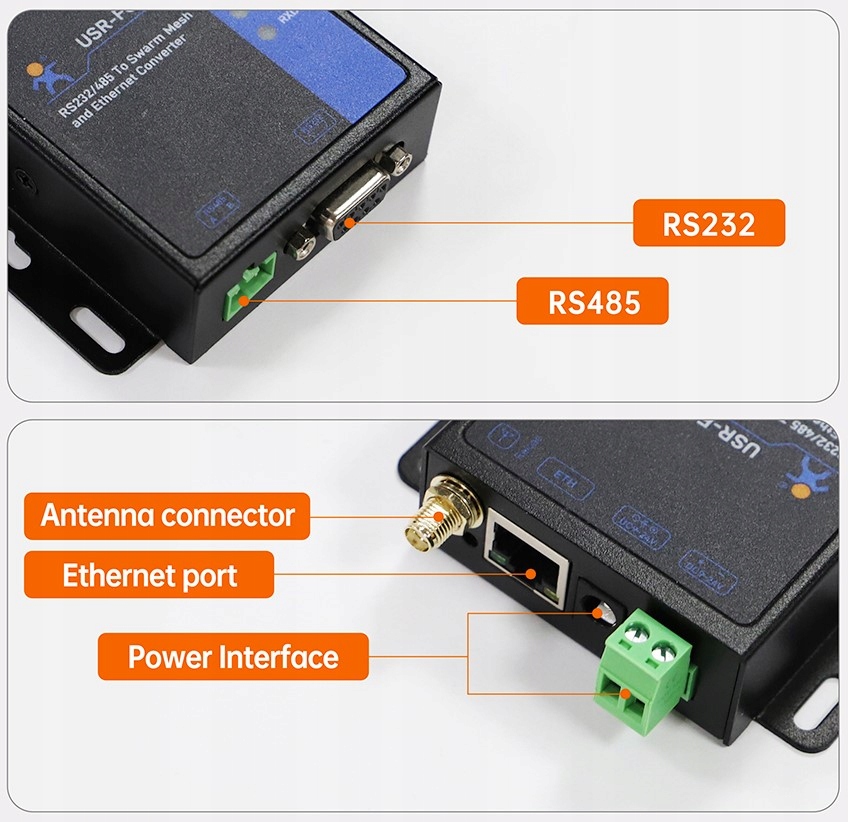

Джерело живлення

• постійний струм: 9~24 В,
• 2-контактний роз’єм клемної колодки, 5,08 мм-2P, захист від зворотної полярності ,
• 5,5*2,1 роз’єм постійного струму

Послідовний порт

• 1 x RS485, 2- контактний роз’єм клемної колодки, 3,81 мм-2P
• 1 x RS232，DB9 female

Порти Ethernet

• Інтерфейс: RJ45, 10/100 Мбіт/с, сумісність з IEEE 802.3, підтримує автоматичний MDI/MDIX, захист мережевого ізоляційного трансформатора 1,5 кВ

Бездротовий зв’язок

• Частота 902~928 МГц,
• Пропускна здатність 125/200/500 КГц/1 МГц
• Швидкість передачі даних до 740 Кбіт/с
• Стрибок 16
• Ємність 1024
• Дистанція покриття 1-3 кілометри/стрибок
• Для 16 стрибків, до (1-3)*16 кілометрів
• Потужність передачі 10-27 дБм
• Антенний роз'єм 1 x SMA-гніздо
• Час, необхідний для підключення до мережі 1 с

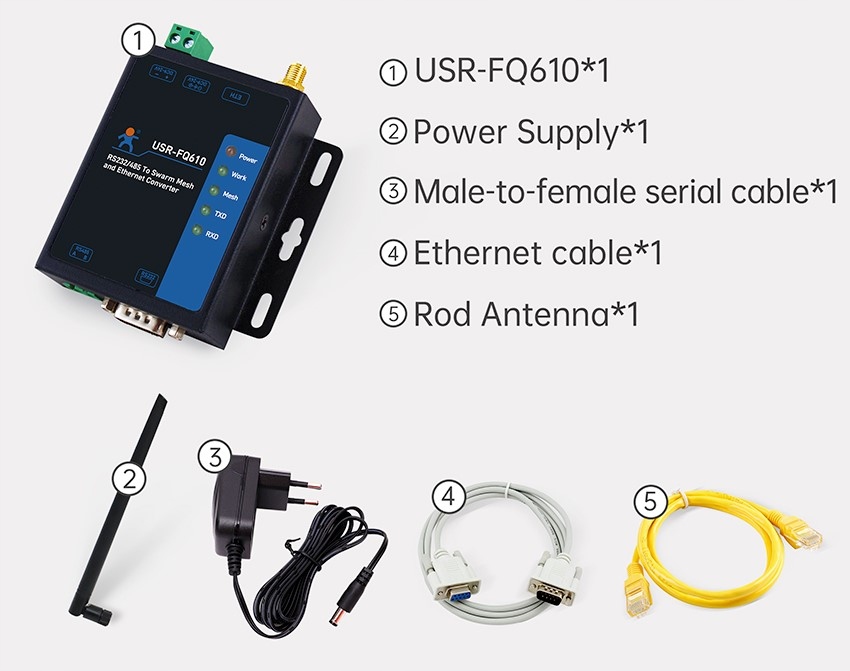

У комплекті:

• USR-FQ610
• Адаптер змінного струму
• Кабель RS232
• Кабель Ethernet
• Антена
