Основні характеристики:

• Висока продуктивність обробки з 32-розрядним ядром Arm Cortex-M7 до 400 МГц
• Забезпечує віддалений послідовний доступ через Інтернет для промислових послідовних пристроїв
• Порт Ethernet 10/100 Мбіт/с і підтримка Auto MDI / MDIX
• Вбудований захист послідовного порту від електростатичного розряду 15 кВ
• Підтримка широкої промислової робочої температури від -40 ℃ до 85 ℃
• Швидкість передачі даних: 0,6~230,4 Кбіт/с і будь-яке налаштування швидкості передачі даних, підтримка біт паритету «Немає», «Непар», «Позначка», «Пробіл»
• Гнучке пакування даних через послідовний порт, яке може задовольнити різноманітні вимоги користувачів до сегментації пакетів
• Багатофункціональна робота режими: TCP-сервер, TCP-клієнт, UDP, HTTP-клієнт, сервер Websocket
• Підтримує віртуальний COM-порт USR-VCOM (Windows)
• Підтримує перетворення Ethernet на послідовний Modbus (Modbus/TCP, Modbus/RTU) для інтеграції послідовного пристрою Modbus
• Забезпечує широкий доступ до конфігурації, включаючи інструмент конфігурації Windows і веб-сайт браузера
• Оновлення мікропрограми через веб-браузер і конфігурацію Windows інструмент
• Високий рівень безпеки завдяки перевірці сертифіката та шифруванню SSL/TLS для послідовної передачі даних, HTTPS, TCPS, MQTTS
• Підтримка Modbus RTU master, edge computing, Modbus Gateway, MQTT Gateway
• Підтримка SNMP V1/V2c
• Підтримка вбудованих входів/виходів: аналоговий вхід (2 AI), цифровий вхід (2 DI), цифровий вихід (реле SSR, 2 DO), можливе розширення за допомогою модулів вводу/виводу
• Підтримка 2 послідовних портів RS485, перший також може бути RS232
• Підтримка хмари: MQTT через AWS IOT, Microsoft Azure, Thingsboard, Alibaba Cloud, EMQX, Tuya, Cumulocity IoT та багато інших більше
• Wi-Fi 2,4 ГГц і 5,8 ГГц
• Підтримка стандартів IEEE802.11a/b/g/n/ac

USR-M300-EW (Ethernet+WiFi) Remote IoT I/O Edge Gateway із Wi-Fi 2,4 ГГц і 5,8 ГГц

Інтегрує збір даних, обчислення даних, читання та запис даних, активне звітування, контроль зв’язування, збір і контроль вводу-виводу та інші функції.

USR-M300 є промисловий пристрій IoTз модульною конструкцією, щоб користувачі могли розширювати IO за потреби. Цей пристрій оснащений потужними периферійними обчислювальними можливостями, які можуть зменшити кінцеві ресурси хмарних обчислень і активно передавати дані на хмарну платформу. Він може отримати доступ до Інтернету через порт Ethernet і ADSL для полегшення розгортання мережі.

Багате та високонадійне підключення

• Пропонується кілька методів доступу до Інтернету: порт Ethernet і ADSL.
• Підтримуються функції маршрутизатора: маршрутизація, VPN і брандмауер.

Надпотужні можливості Edge Computing

• Потужний чіпсет: двоядерний процесор, основна частота до 1,2 ГГц, Linux система.
• Паралельний збір: активно збирайте дані з послідовних портів, мережевих портів і пристроїв вводу/виводу одночасно, до 2000 точок збору даних.
• Гнучке звітування: користувачі можуть установлювати умови звітування та вибирати канали звітування залежно від вимог.
• Функція сигналізації: виявлення винятків у режимі реального часу на шлюзі, щоб користувачі могли швидко виправляти винятки, щоб уникнути економічних втрати.

Підтримка самостійного розвитку

Підтримує графічне програмування (Node-RED) для швидкого розвитку периферійних обчислювальних функцій відповідно до унікальних функціональних вимог.

Шлюз Modbus

Підходить для різноманітних сценаріїв промислового Інтернету речей, підтримує перетворення Modbus RTU/TCP та інших популярних PLC протоколи.

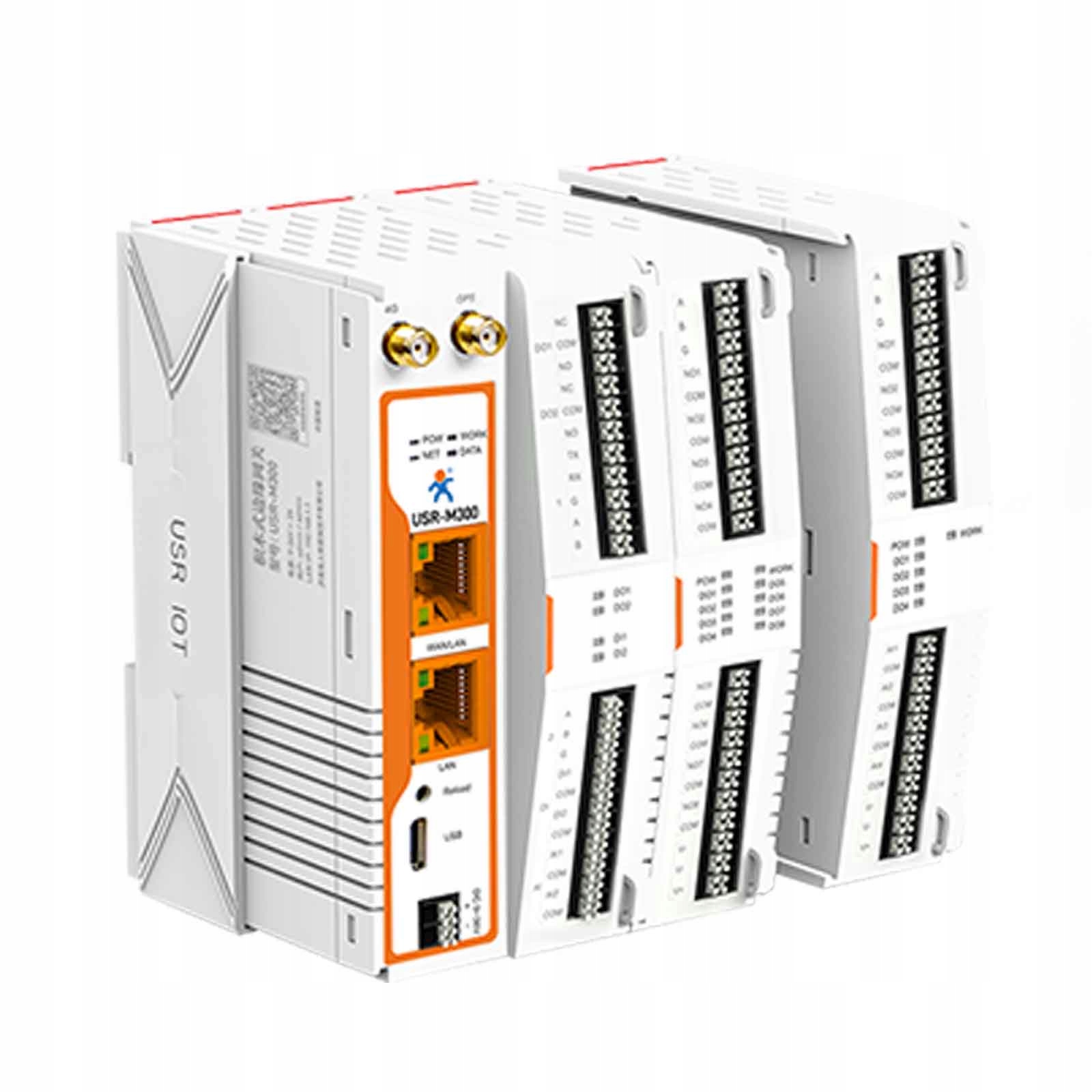

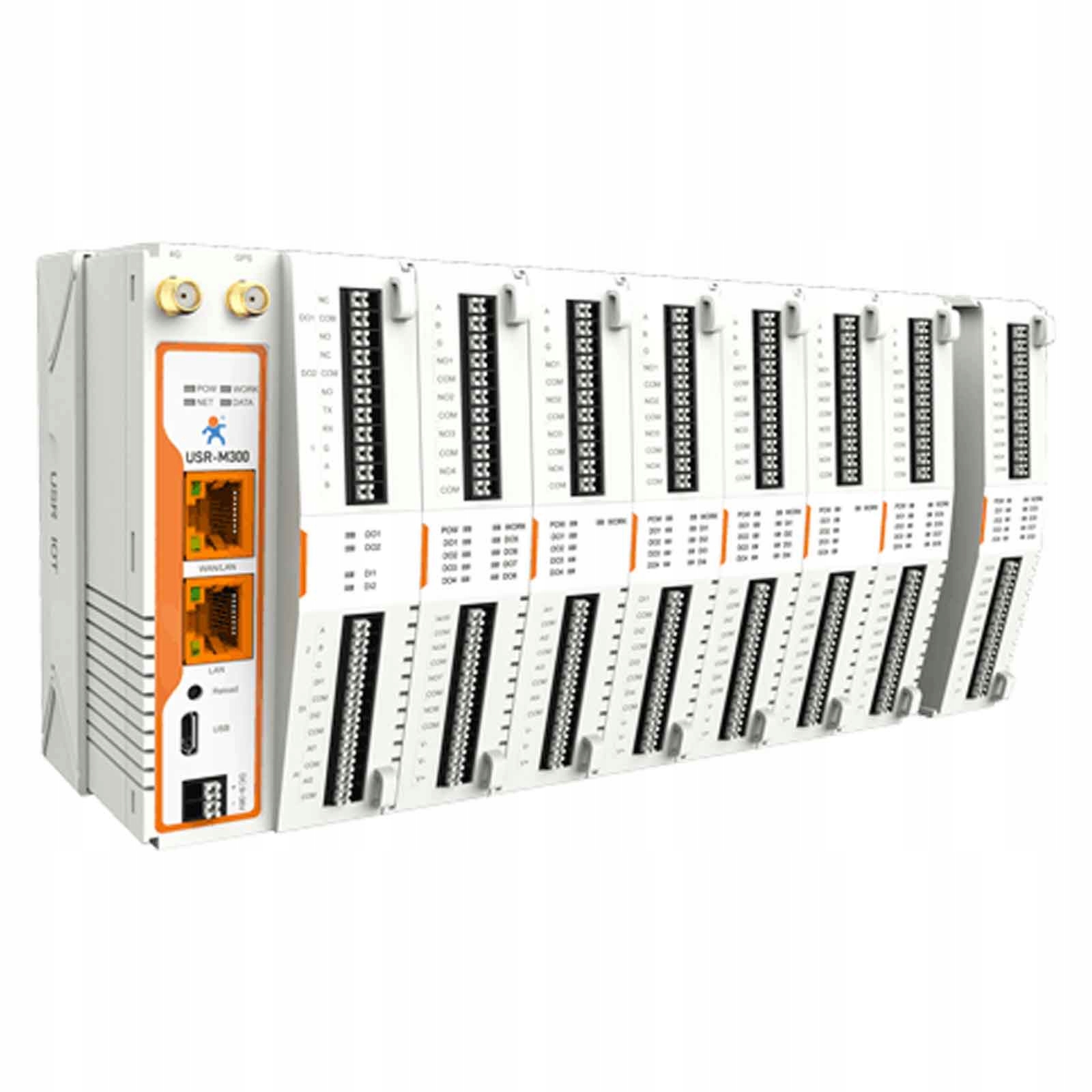

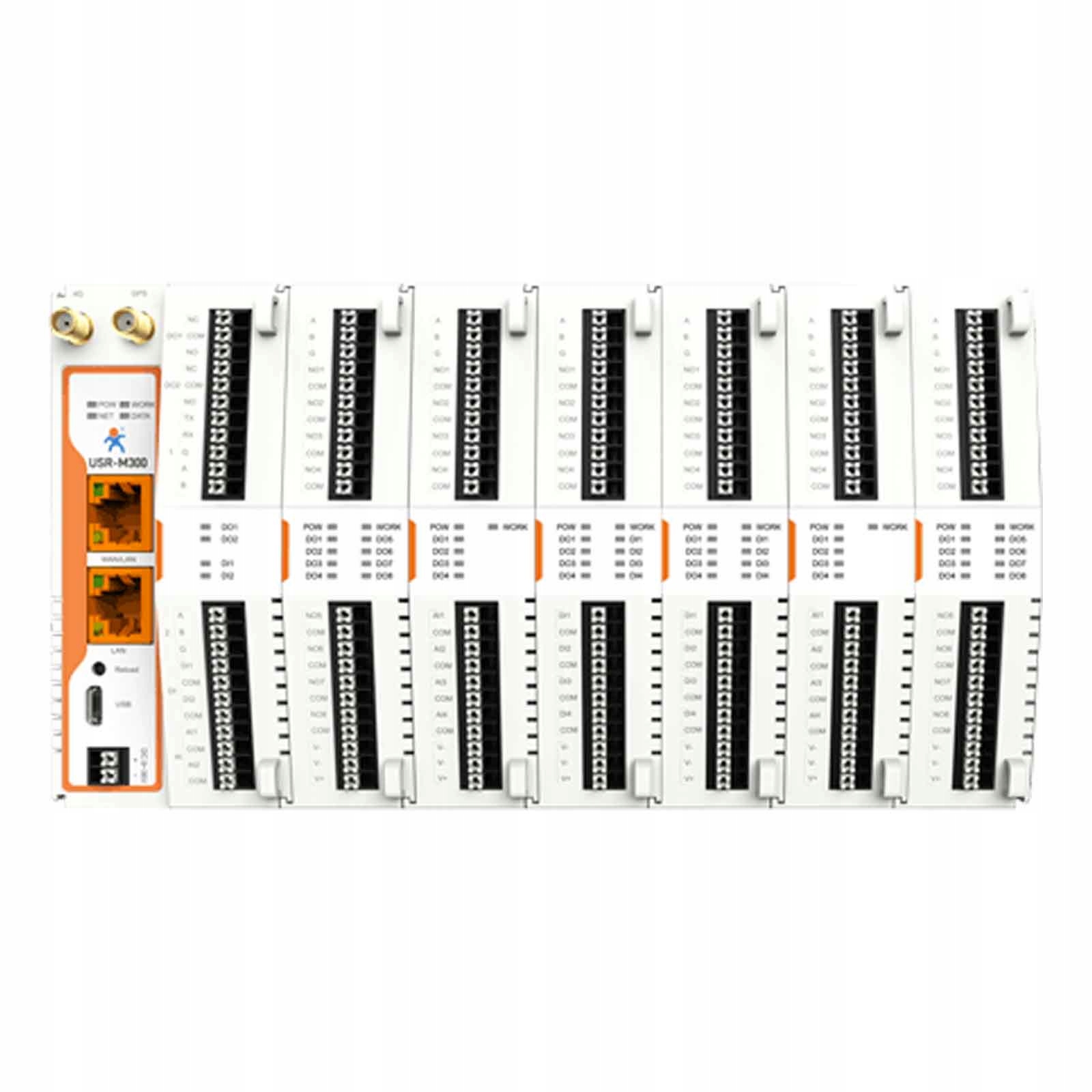

Модульний шлюз вводу-виводу, легке розширення

Модульна конструкція дозволяє розширювати різні типи модулів вводу-виводу: DI, DO, AI, AO, IO. Легко ковзайте для швидкого доступу до пристрою розширення вводу-виводу, щоб задовольнити потреби в більшій кількості сценаріїв.

Промисловий дизайн, легке встановлення

• Рівень захисту від електромагнітної сумісності 3, IEC6000
• Широкий діапазон вхідного джерела живлення: 12~24 В постійного струму
• Широкий діапазон робочих температур: -25~75 ℃
• Встановлення: настінне кріплення DIN rail

Підтримує швидкий доступ до основних служб хмарної платформи

• Підтримує швидкий доступ до PUSR Cloud, Alibaba Cloud і AWS
• Підтримує стандартні протоколи MQTT і TCP
• Може також швидко підключатися до публічних хмарних платформ, таких як ThingsBoard і Azure

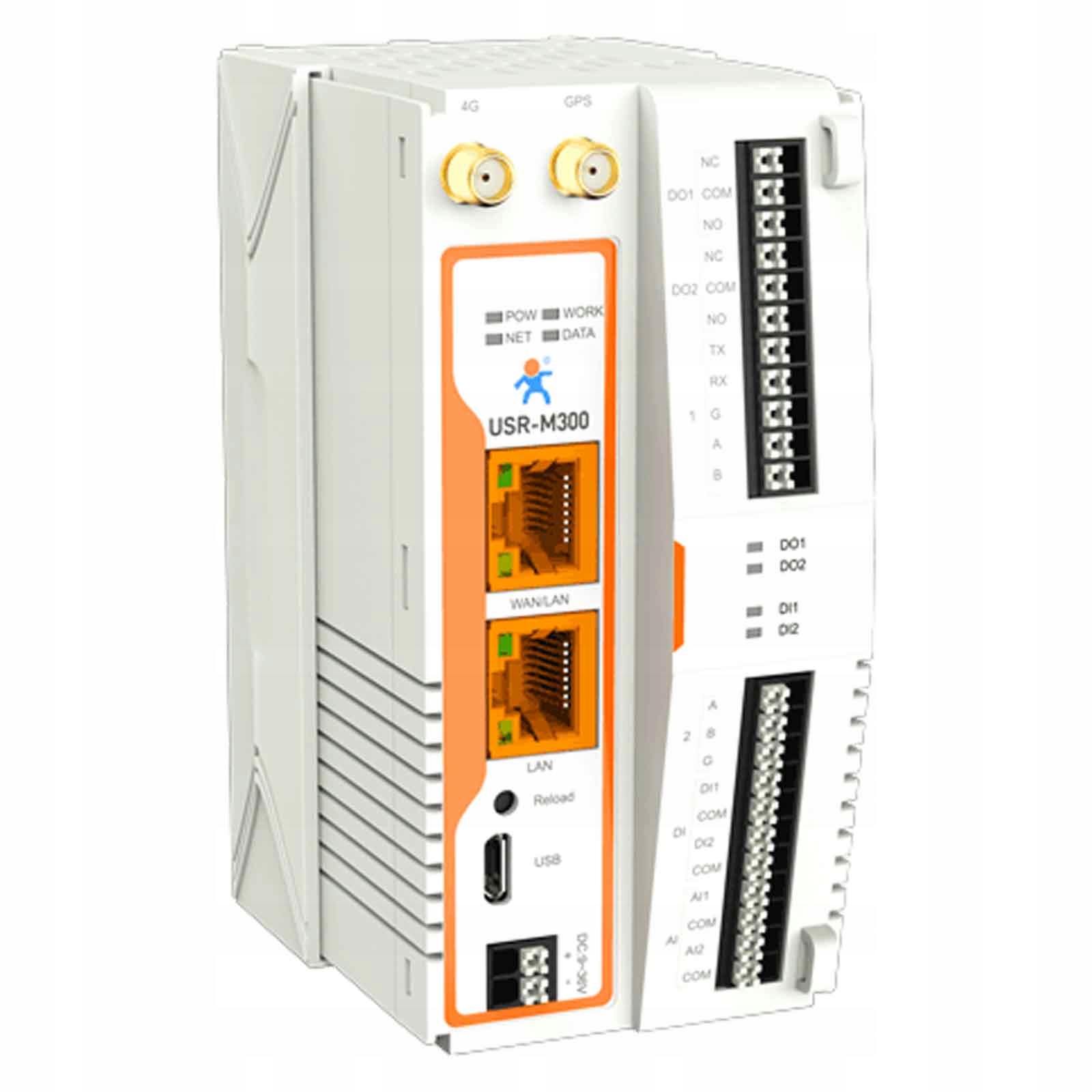

Розміри та інтерфейси

• Послідовні порти: 1x RS232/485, 1xRS485
• Порти Ethernet: 1x WAN/LAN, 1xLAN
• IO: 2x DI, 2x DO, 2x AI (струм)
• Живлення: DC 9~36 В
• Роз'єм для антени: SMA/female
• Перезавантаження: у разі забуття параметрів, тривале натискання повертає заводські налаштування

СПЕЦИФІКАЦІЯ:

• Живлення:
• Вхідна напруга: DC 9~36 В
• Робочий струм: --
• Послідовний порт:
• Ні: 2*послідовний порт Послідовний порт 1: Послідовний порт RS232/485 2: RS485
• Швидкість діапазону: 600~230400 біт/с, підтримується визначена користувачем швидкість передачі даних. інтерфейс:
• DI: 2*DI, 0–2 В визначається як логічний низький рівень, 9–36 В визначається як логічний високий рівень
• DO: 2*Реле, номінальна потужність контактів постійного струму @R (при резистивному навантаженні) 10 A / 28 В постійного струму змінного струму, номінальна величина контактів @R (при резистивному навантаженні) 10 A / 277 В змінного струму, NO Номінальна потужність контактів змінного струму @R (при резистивному навантаженні) навантаження) 5 A /250 В змінного струму, Н.З. Захист IP30
• Встановлення: Монтаж на DIN-рейку, настінний монтаж
• Захист від електромагнітної сумісності:
• ESD: IEC61000-4-2, рівень 3, клас B, контакт 6 кВ, повітря 8 кВ
• Сплеск напруги: IEC61000-4-5, рівень 3, клас B
• EFT: IEC61000-4-4, рівень 3, клас B
• Індикатор:
• POW: ВІМКНЕНО: шлюз увімкнено ВИМКНЕНО: шлюз не увімкнено
• РАБОТА: коли пристрій працює належним чином, блимає з частотою 1 с
• NET: Блимає, коли WAN підключається до Інтернету ВИМКНЕНО, коли немає мережі
• DATA: Блимає, коли послідовний порт передає дані
• Статус DO: Світиться, вихід каналу активовано
• Статус DI: Світиться, канал активовано введенням сигнал
• Ethernet: 1*WAN/LAN + 1*LAN 10/100 Мбіт/с, відповідність стандартам IEEE 802.3, IEEE 802.3u, підтримка автоматичного MDI/MDIX
• Програмне забезпечення:
• Мережеві протоколи: ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP
• Метод конфігурації:Вбудована веб-сторінка
• Шлюз Modbus: Перетворення протоколу Modbus RTU/TCP
• Керування зв’язками: Підтримується. Точки збору даних, DI та AI можна використовувати як тригер і виконувати DO
• IP-маршрутизація: Статична маршрутизація
• NTP: √
• VPN: PPTP, L2TP, OpenVPN
• SNMP: √
• Інше:
• Схвалення:CE, FCC, ROHS
