РОЗДІЛЬНИК ФІЛЬТРУ HPST

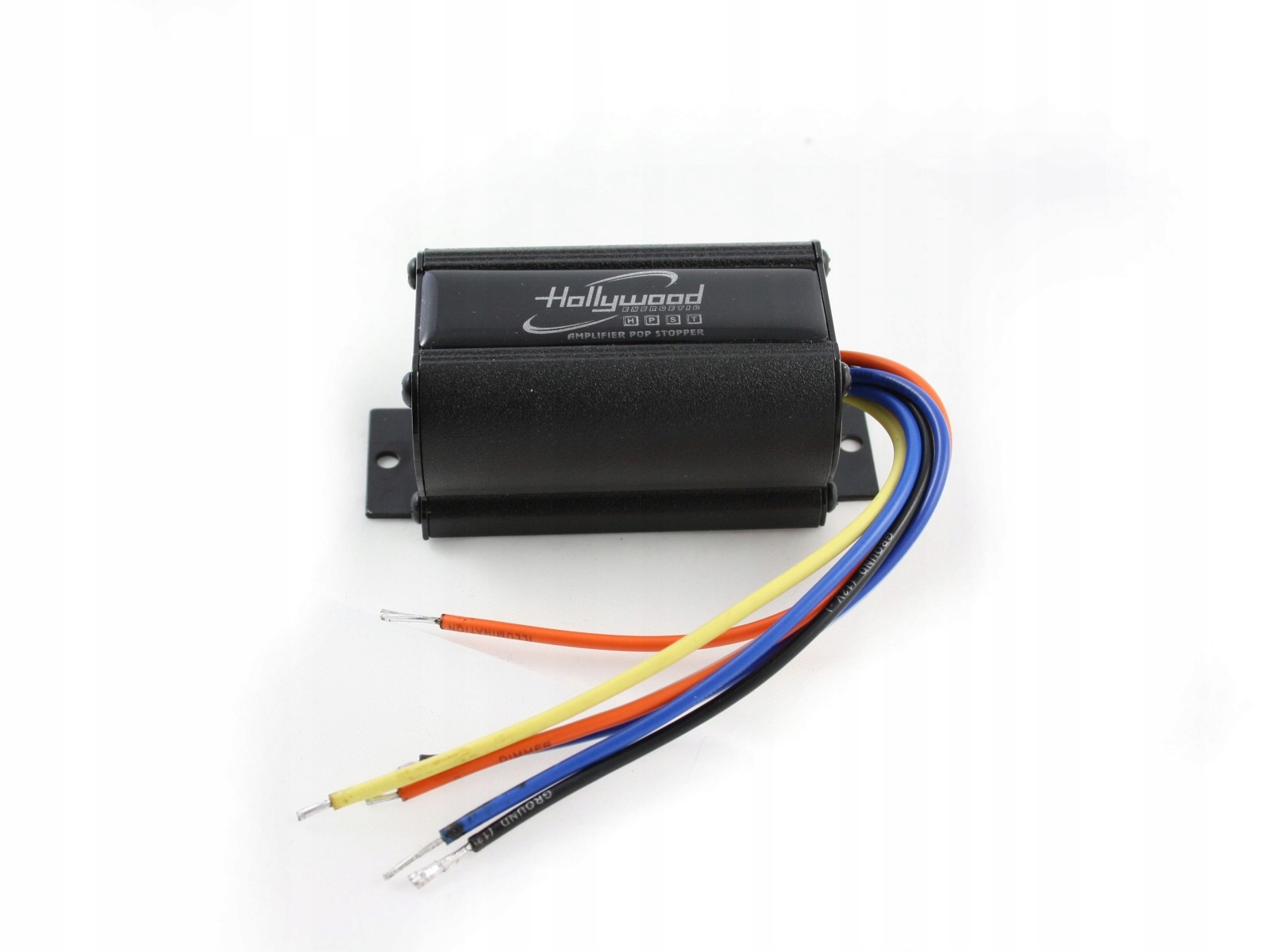

Hollywood HPST

Професійний фільтр

усуватель перешкод, що чути в динаміках (стук) при включенні або виключенні аудіосистеми, містить два незалежних таймера

Hollywood Energy HPST

Усунювач шумів, що чуються в динаміках (стукіт) при включенні або виключенні аудіосистеми. Hollywood HPST - це два незалежних таймера в одному корпусі з можливістю одночасного використання обох в одній аудіосистемі. Щоб досягти бажаного ефекту, необхідно спочатку ретельно проаналізувати та визначити джерело перешкод (незалежно від того, створюються перешкоди підсилювачем чи радіоплеєром), а також чи виникають вони під час увімкнення чи вимкнення аудіосистеми. Існує багато різних застосувань HPST. Цей посібник містить лише кілька популярних прикладів.

Позначення кабелю:

• Жовтий: +12 В (постійне живлення)
• Чорний: -12 В (земля джерела живлення)
• Синій: вихід із затримкою ввімкнення для системи ON (Turn-ON Output) - макс. 300 мА, +12 В
• Синьо-білий: тригерний вхід для системи ON (Turn-ON Trigger) - наприклад, Remote або ACC, +12V
• Помаранчевий: вихід із затримкою вимкнення для системи ВИМК (вихід вимкнення) - макс. 300 мА, +12 В
• Помаранчевий і білий: тригерний вхід для ВИМКНЕНОЇ системи (Turn-OFF Trigger) - наприклад, Remote або ACC, +12V

УВАГА!

Якщо необхідно навантажити виходи (вихід увімкнення або вихід вимикання) струмом вище 300 мА, слід використовувати зовнішні реле, керовані цими вихідними сигналами (рис. 4). Перевантаження виходів може пошкодити модуль.

Система ON (використовується для усунення шуму в динаміках під час увімкнення аудіосистеми)

Вхід тригера з увімкненням (синьо-білий): подайте вхідну напругу +12 В, наприклад, від Remote або +ACC

вихід із затримкою активації «Turn-ON Output» (синій): напруга +12В (макс. 300мА) з’явиться на цьому виході приблизно через 3-4 секунди з моменту подачі напруги на вхід тригера.

Додаток

Коли причиною перешкод при включенні аудіосистеми є радіоплеєр (Інструкція - рис. 1).

Цю схему можна використовувати, коли при включенні системи, що працює із зовнішнім підсилювачем, в динаміках виникають небажані звукові ефекти (стукіт), викликані, наприклад, нестабільністю шляху радіосигналу в момент його перемикання. увімк. (коли короткочасні перешкоди надходять від виходів RCA радіо). Система дозволяє активувати підсилювач із затримкою (Remote delay) відносно часу ввімкнення радіо.

Схема ВИМК (використовується для усунення перешкод у динаміках під час вимкнення аудіосистеми)

Вхід тригера вимкнення (оранжевий і білий): забезпечте вхідну напругу +12 В, наприклад, від Remote або +ACC

вихід із затримкою вимкнення «Turn-OFF Output» (помаранчевий): напруга +12 В (макс. 300 мА) з’являється відразу, коли +12 В подається на вхід тригера, тоді як ця напруга буде вимкнена лише приблизно через 2 секунд з моменту зникнення напруги на керуючому вході.

Програма 1

Коли причина інфрачервоних перешкод
