Вимірювальний міст UT622E LCR RLC

UT622E LRC – це ручний вимірювач компонентів – котушок, резисторів і конденсаторів та їхніх вторинних властивостей: D (коефіцієнт втрат), Q (коефіцієнт якості), Θ ( фазовий кут у градусах), Θ (фазовий кут у радіанах) та ESR (еквівалентний послідовний або паралельний опір). Параметри компонентів вимірюються змінною напругою з частотою вибору 100, 120, 1000, 10000 Гц і амплітудою вибору 0,1 Vrms, 0,3 Vrms, 1,0 Vrms з вихідним опором джерела сигналу 100 Ω. Найвища точність вимірювання 0,1%.

Відео презентація продукту:

https://youtu.be/x83FLBYunUk

https://youtu.be/cCIFV28bQR0

https: //youtu.be/Iu5C73f36Iw

Пристрій має інтуїтивно зрозумілий 2,8-дюймовий TFT LCD-дисплей з регулюванням яскравості підсвічування в десяти рівнях, вбудований Li-Pol акумулятор великої ємності 1800mAh і роз'єм miniUSB для зарядки і передачі даних на комп'ютер. Максимальне значення відображення при вимірюванні основних параметрів становить 99999, а мінімальне значення при вимірюванні вторинних параметрів - 0,0001. Режим вимірювання - одне вимірювання, викликане кнопкою TRI або командою з ПК; або безперервне вимірювання з регульованою швидкістю початку тесту 20x/s, 5x/s, 2x/s. Конфігурація клем 2+1 або 4+1 (після придбання тестових кабелів UTR-L100k-H).

Завдяки своєму технологічному прогресу пристрій також підходить для професійного використання - у поєднанні з комп'ютером (ПК) створює станцію для сортування компонентів за певними параметрами та використовується на виробничих лініях, лабораторіях тощо.

Ручні лічильники серії UT622 LCRs мають розширені функції, високу точність, швидкість і тривалий час очікування. З легким для читання та інтуїтивно зрозумілим 2,8-дюймовим TFT РК-дисплеєм, акумулятором високої ємності та тестовою частотою до 100 кГц глюкометри можна використовувати для тривалої точності та зручного вимірювання в будь-якому випадку. Вони підходять для вимірювання та екранування індуктивності, ємності та опору в лабораторіях, виробничих лініях, пунктах технічного обслуговування тощо.

Технічні дані:

• вимірювач RLC параметрів основних і вторинних компонентів
• великий інтуїтивно зрозумілий TFT РК-дисплей з підсвічуванням, 10 рівнів яскравості< /li> li>
• діапазон відображення до 99999
• максимальна точність 0,1%
• можливість вибору компонентів відповідно до заданого допуску
• вимірювання за допомогою змінна напруга 100, 120, 1000 або 100 000 Гц
• вимірювання DCR
• вибір напруги вимірювання амплітуди 0,1В, 0,3В, 1,0В
• вибір еквівалентного режиму (для Z 10kΩ паралельно)
• автоматична ідентифікація компоненти
• вбудована Li-Pol батарея великої ємності: 1800 мАг
• блок живлення + зарядка: блок живлення 5В ± 0,25В, > 1А
• працює на одному заряді акумулятора: типові 8 годин
• функції в режимі запису та статистика даних: AVG, MAX, MIN
• звуковий сигнал при натисканні кнопок: так, можливо увімкнення/вимкнення
• можливість блокування кнопок: так
• автоматичне вимикання: так через 5, 15, 30, 60 хвилин або вимкнення
• інтерфейс даних: mini USB< /li>
• швидкість передачі даних на ПК: 9600/19200/38400 бод
• порівняння результатів акустичних сигналів тривоги та оптичного допуску: вимкнено, пройдено, не пройдено
• вибір звукової сигналізації: короткий, довгий, два коротких
• скидання тестера обрив або коротке замикання: так
• встановлення значення допуску від номінального: від 1% до 20%, за умовчанням 5%
• підрахунок інгредієнтів: усі, сумісні, несумісні

Діапазон вимірювання параметрів первинного імпедансу:

тип // діапазон відображення // мінімальна роздільна здатність у діапазоні

• індуктивність L // 0,001 мкГн до 9999,9 Гн // 1 / 0,1 / 0,01 / 0,001 мкГн
• ємність C // 0,001 пФ до 99,999 мФ // 1 / 0,1 / 0,01 / 0,001 пФ
• опір R // 0,0001 Ω до 99,999 МОм // 0,0001 Ω
• загальний імпеданс Z / / 0,0001 Ω до 99,999 МОм // 0,0001 Ω

Діапазон вимірювання параметрів вторинного імпедансу:

тип // діапазон відображення // мінімальна роздільна здатність у діапазоні

• Коефіцієнт розпаду D // від 0,0001 до 9,9999 // 0,0001
• Коефіцієнт якості Q // від 0,0001 до 99999 // 0,0001
• фазовий кут у градусах Θ град // -179,9 ° до 179,99 ° // 0,01°
• фазовий кут у радіанах Θ рад // - 3,142 рад до 3,1416 рад // 0,001 рад
• Еквівалентний опір ESR // 0,01 мОм до 999,99 Ом // 0,01 мОм

• дисплей: 2,8" TFT РК-дисплей з підсвічуванням
• діапазон відображення: максимум 99999
• точність: найкраще 0,1%
• вибір компонентів відповідно до заданий допуск: так
• вимірювання напруги: AC 100, 120, 1000 або 10000 Гц
• вимірювання амплітуда напруги: 0,1 Vrms, 0,3 Vrms, 1,0 Vrms
• передача даних на ПК: так, після встановлення програмного забезпечення на ПК
• живлення: Li-Pol батарея 1800mAh та ( або) джерело живлення DC 5 В ± 0,25 В,> 1 А
• автоматичне керування заряджанням: навіть коли пристрій вимкнено
• інтерфейс зарядка та дані: mini USB
• робоче середовище: температура від 5 до 35°C, вологість ≤80%°C
• вага без батареї: 305 г
• розміри продукт (висота x ширина x глибина): 190 x 90 x 44 мм
• розміри упаковки: 225 x 220 x 63 мм
• сертифікат безпеки та електромагнітної сумісності: IEC / EN61010-1: 2010, EN61326-2: 2013, EN61326-2-2: 2013

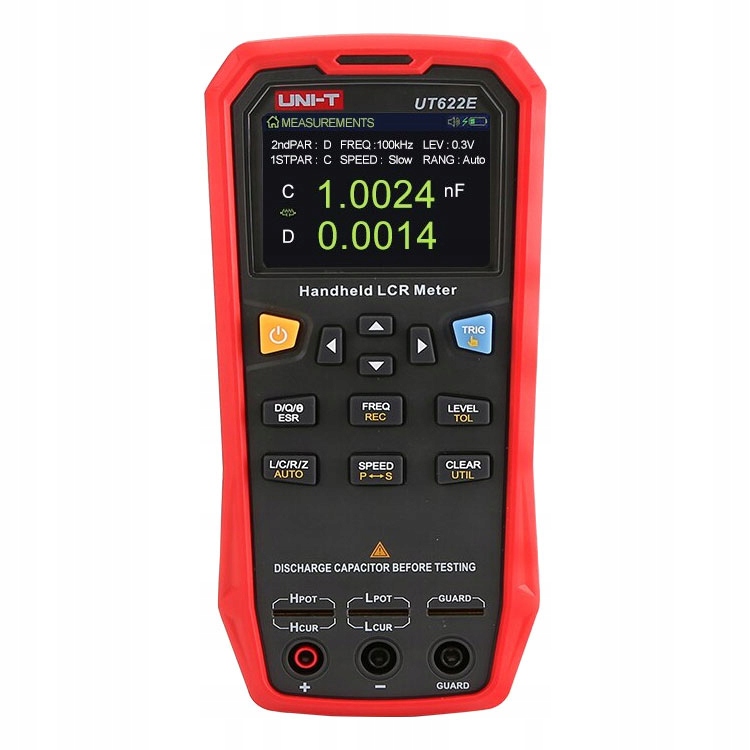

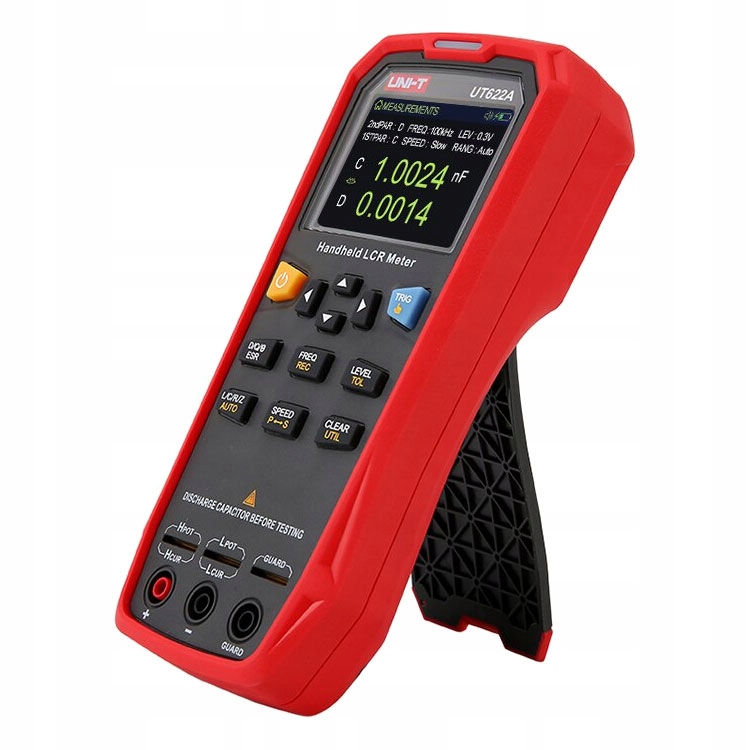

Знайомство з панеллю функцій

1. Перемикач живлення: довго натисніть, щоб увімкнути, коротко натисніть, щоб вимкнути;

2. Клавіші зі стрілками: виберіть робочі клавіші меню

3. Клавіша тригера: тригер/вибір режиму тригера

4. D/Q/θ/ESR: вибір вторинних параметрів

5. FREQ/REC: кнопка вибору частоти 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц і режиму запису.

6. LEVEL/TOL: 0,1 В, 0,3 В, 1 В, кнопки перемикання режимів і допусків

7. L/C/R/Z/AUTO: основні параметри та автоматична ідентифікація.

8. SPEED/PS: Тест швидкості та кнопка перемикання еквівалентного режиму;

9. CLEAR/UTIL: CLEAR зрозуміле та практичне меню конфігурації UTIL.

Режим запису

Режим запису можна використовувати для статистики даних для динамічного отримання середнього, максимального, мінімального та кількості записів.

Режим допуску

Режим допуску можна використовувати для сортування компонентів. Можна встановити номінальне значення, межу допуску, сигналізацію, світлодіодний індикатор і лічильник, а також відхилення у відсотках між виміряним значенням основного параметра, а номінальне значення можна розрахувати для кваліфікованого та некваліфікованого порівняння, відображення результатів дискримінації GO/NG.

Діапазон допуску: 1% ~ 20%

Швидкість тесту: 20 разів/с (швидка), 5 разів (середня), 2 рази/с (повільна)

3- та 5-термінальні порти для тестування

Підтримує тестування з трьома і п’ятьма контактами та розширення лінії тесту Кельвіна.

Увімкнути як зручне тестування, так і вимога до високоточного тестування.

Живлення

Серія UT622 має два способи живлення:

живлення від літій-полімерної батареї та джерело живлення через USB.

У набір входить:

• Пристрій UT622E: 1 шт.
• Кабель інтерфейсу USB: 1 шт.
• Зонд Кельвіна з крокодиловим наконечником UTR-L100k-H 1 шт.
• Позолочена короткозамикаюча пластина UTR-001: 1 шт.
• Інструкція із застосування: 1 шт.
• оригінальна упаковка: 1 шт.
