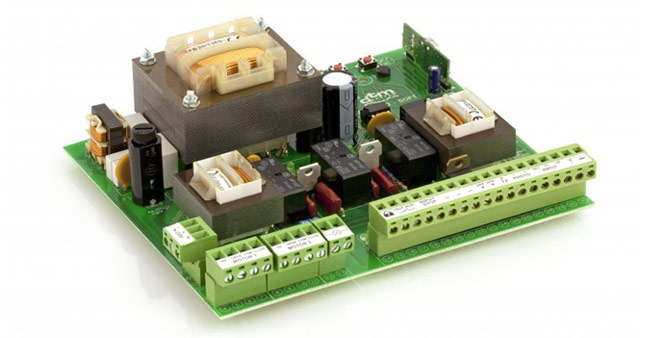

Панель управління DTM Varia B232 М'який для управління циліндричними циліндрами

(з корпусом та радіомодулем)

Серія драйверів воріт Varia завдяки його універсальності - це гнучкість вибору конфігурації для індивідуальних потреб установки автоматизації. Основне застосування м'якого контролера Varia B232 полягає в контролі приводів подвійних воріт.

• Безкоштовний радіоприймач
• Розширені можливості та просте програмування
• PIN -код, що захищає контролер від втручання третіх сторін
• Автоматичне закриття та автоматичне закриття
• Тестування фотоелементів перед рухом воріт
• можливість працювати з одним приводом
• Сервіс до 700 пілотів із серії DTM433MHZ

Основні параметри:

• Блок живлення: 230 В змінного струму, 50 Гц
• Споживання електроенергії: 8Va
• Ємність пам'яті радіо: 700, кожен з індивідуальним числом у пам'яті
• Робоча температура (min./max.): -20 ° C +55 ° C
• Зовнішні розміри (ширина x глибина x висота): 185x95x241 мм
• Метод встановлення: мотинне житло з напругою IP-55
• Вага: 1,7 кг

Виконавчі елементи:

4
• Регулювання потужності живлення циліндра: Електронне в 30 кроках
• Захист перевантаження: Програмовано в 255 кроках
• Вихід лампи сигналу: реле (макс. 230VAC / 6a), 4 режими роботи
• Вихід потужності периферії (фотоелементи тощо): 24 В постійного струму
• Потрібний вихід передавачів фотоелементів: 24 В постійного струму (див. Функцію тесту FOTO)
• Вихід болта: ProgramOWO 12В постійного струму або 24 В постійного струму
• Додатковий вихід: реле, 1А/24 В AC/DC, що працює в Бістабілі та моностійному режимі з часом вкладення 1 ... 255 сек.
• Семафора Вихід / кількість / максимальний струм: OC / 2/50MA Кожен
• Входи / кількість фотоелементів: введіть NC / 2
• Режим введення ручного управління відкривається: Ні
• Ручне управління в режимі управління закривається: Ні
• Ручне управління в режимі зупинки: NC
• Крок введення вручну крок (відкривається - зупинка - закривається - зупинка): ні
• Співпраця з маргінальними вимикачами: лише внутрішній циліндр (виявлення відключення струму)
• Регулювання відкриття, закриття та м'якого початку та сплавів: 1 сек. до 255 секунд (з точністю 1 сек.)
• Налаштування часу автоматичного затвердження та закриття автоматичного польоту: 1 сек. до 255 секунд (з точністю 1 сек.)
• коригування часу затримки руху між крилами: 1 сек. До 10 секунд (з точністю 1 сек.)

Радіо параметри:

• Радіомодуль: інтегрований, супергетеродин, забезпечення високої надійності, повторюваності та стійкості до радіоінтерференції
• Захист передачі: 64-бітний змінний код keeloq
• Тип модуляції / Частота: Запит / 433,92 МГц
• Вхідний опір антени: 50 Ом
• антена: внутрішні, затискачі для підключення зовнішньої антени/ 50 Ом

Інші параметри:

• Клітина пам'яті: вона містить дані про кожен пілот та його конфігурацію
4
• Захист від критичних подій: Watch Dog, Brown Out виявити, силу на скидання

Функціональність:

• Інтерфейс користувача: апаратний інтерфейс, реалізований на подвійному дисплеї семи -сегмента та дві кнопки, які підтримують просте меню з деревною структурою
• Функція перемикача/перемикача освітлення: Так, під кнопкою зупинки (коли сигналізація знаходиться в режимі освітлення)
• Програмована функція тривоги циліндра: Так, з можливістю деактивації за допомогою пульта дистанційного керування або кнопки. Посібник
• Програмована функція автоматичного закриття: Так, із запрограмованим часом затримки, ввімкнено окремо для входу F1 та F2, з можливістю деактивації пульта дистанційного керування або
