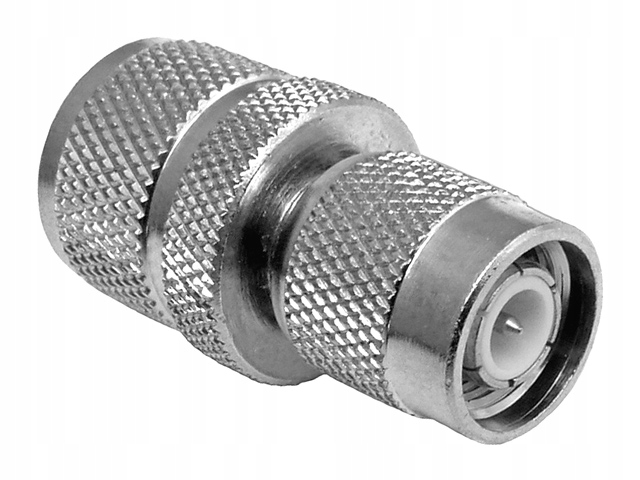

Адаптер RF антени TNC штекер - штекер UHF/UC1 50Ω

каталожний номер: 62647

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/62647.htm

TNC — це роз’єм використовується в радіозв'язку, найчастіше в пристроях і антенах WLAN і GSM. Роз'єми TNC передають сигнали в діапазоні до 11 ГГц і мають опір 50 Ом (найчастіше використовується) або 75 Ом (використовується рідко). UHF (інша назва: UC1) є одним із найстаріших стандартів роз’ємів, які все ще використовуються в радіо- та аудіо-відеотехнологіях. Роз'єми UHF/UC1 працюють в діапазоні 0-300 МГц і не мають постійного опору.

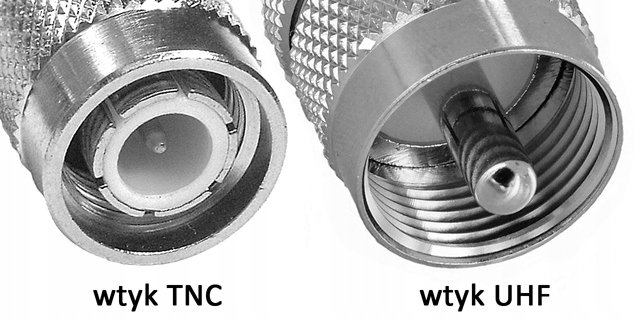

Пропонований адаптер є адаптером для заміни гнізда TNC на штекер UHF/UC1, заміни гнізда UHF/UC1 на штекер TNC або з’єднувальні кабелі. Адаптер найчастіше використовується, коли підключені кабелі або пристрої мають відповідні роз'єми UHF/UC1 і TNC. Адаптер має роз’єм TNC з одного боку та роз’єм UHF/UC1 з іншого:

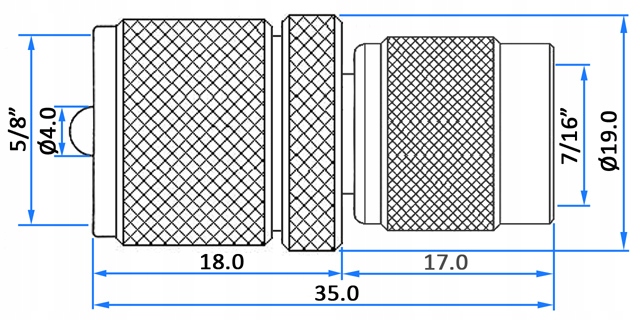

Адаптер виготовлено зі сплаву міді з нікельованим покриттям. Імпеданс адаптера становить 50 Ом. Розміри адаптера наведено нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. Найбільш часто використовувані роз'єми на даний момент представлені в таблиці нижче - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Технічні дані

• Матеріал: нікельований мідний сплав
• З’єднувачі: штекер TNC, штекер UHF/UC1
• Імпеданс: 50 Ом
• li>
• Робоча смуга пропускання: <300 МГц
• Довжина: 38,5 мм
• Діаметр (у найширшій точці): 19,0 мм
• Вага: 32 г

Продукт, який ми пропонуємо, новий, не використовувався, фабрично упакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
