Вектор HF VHF UHF 4-дюймовий HF

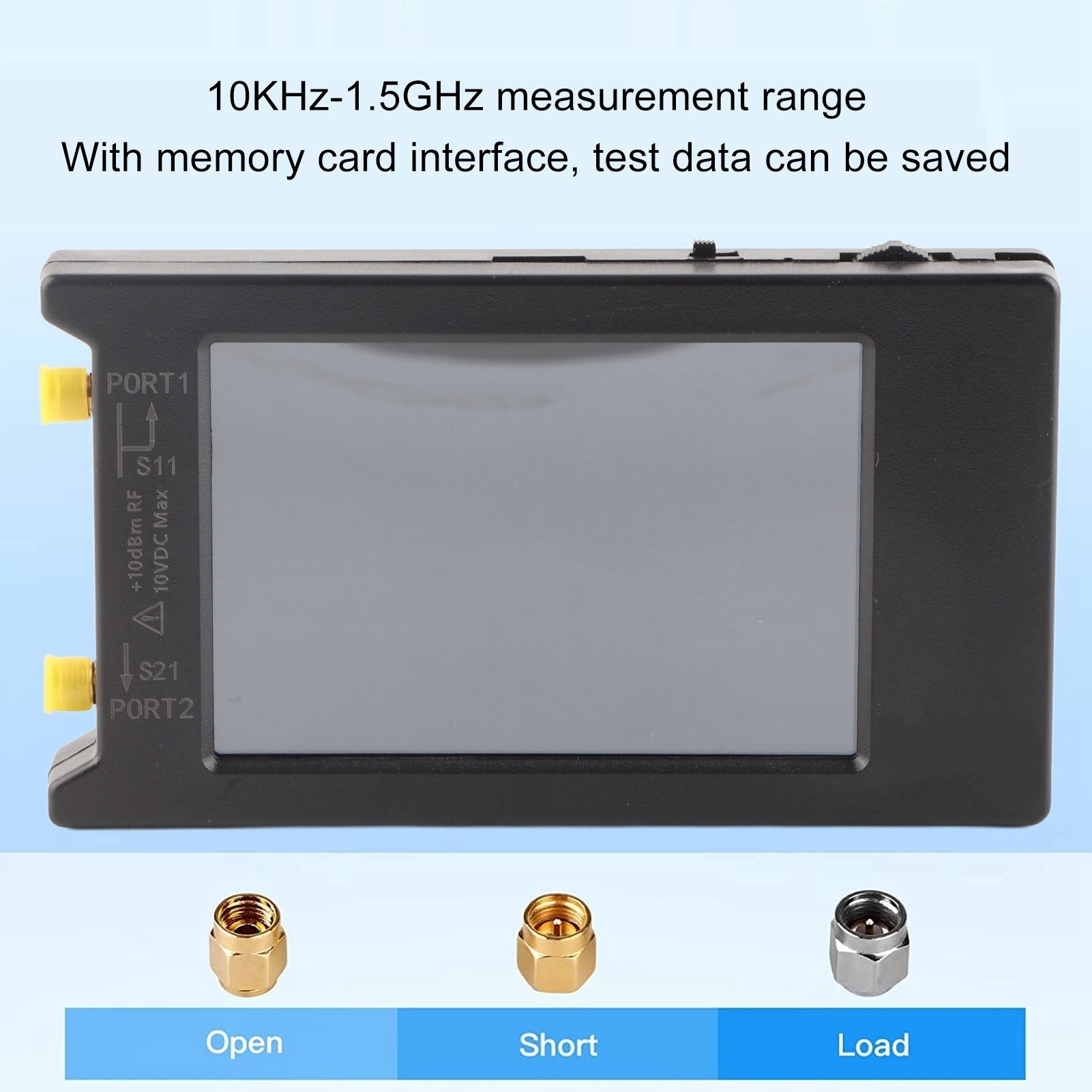

Функція: 1. Основна особливість: Цей антенний аналізатор забезпечує чудові варіанти вимірювання вектора, 10 кГц.5 ГГц вимірювального діапазону, 4-дюймовий РК-сенсорний екран, ідеально підходить для оцінки резонансу антени та SWR.

2. Меморіальна карта: Аналізатор антени має карту пам'яті для збереження даних з польових тестів у будь -який час, підтримує картки пам'яті до 32 ГБ (не включені), вона може регулювати дату та час.

3. Гармонічне розширення: Ви можете використовувати старе гармонічне розширення SI5351, що підтримує вимірювальні частоти до 1,5 ГГц, ідеально підходить для вирішення проблем антени та підвищення продуктивності.

4. Підключення до комп'ютера та TX RX: У випадку з файлами Touchstone (SNP) різних радіостанцій та моделювання програмного забезпечення ви можете експортувати за допомогою комп'ютерного програмного забезпечення, TX RX може вимірювати повні параметри S11/S21 (вимагає ручного обміну проводкою порту приймач).

5. Діапазон вимірювань: Аналізатор антени має хорошу стабільність та високу точність та підтримує вимірювання S, VSWR, фазу, затримки, аналізу Сміта та часової області тощо.

. Вектор HF VHF 4-дюймовий мережевий аналізатор

. Вектор HF VHF 4-дюймовий мережевий аналізатор

Специфікація: Тип статті: Векторний мережевий аналізатор

p> Частота вимірювання: 50 кГц-1,5 ГГц

РФ: 0dbm (± 2db, базовий)

Точність частоти: Стійкість частоти: Вимірювання Діапазон:

70 дБ (50 кГц-300 МГц)

60 дБ (300 м-900 МГц), 40 дБ (0,9 г-1,5 ГГц) з збільшеним апаратне програмне забезпечення

(у випадку гармонічних вимірювань слід звернути увагу на помилку, спричинену нелінійною основною трансформацією хвилі)

PWR PORT: <1.1

Дисплей: TFT 3,95 дюйма (320 x 480)

USB -інтерфейс: тип USB C

Режим зв'язку: CDC (серійний)

напруга зарядки: DC 5V 1A

Блок живлення: вбудований літій-іонний акумулятор 2000 MAH 18650

Кількість точок калібрування: 101 (постійний)

Кількість точок сканування: 101 (фіксовано)

Шляхи відображення: 4, маркери: 4, Збережіть Налаштування: 5 << /P>

Програми: вимірювання параметрів S, VSWR, фаза, затримка, діаграма Сміта, час часу Аналіз тощо.

Особливості:

1. 4-дюймовий РК-екран з повним видом, з доданим DImming, ви можете чіткіше побачити, коли він використовується зовні та зручніше, коли використовується в кімнатах

2. Міст був оптимізований з точки зору повного використання гармонічного SI5351, і тепер він може виміряти до 1,5 ГГц з п'ятою гармонікою

3. При використанні основної хвилі рівень виходу CH0 збільшується до 0dbm, а вимірювання відбиття є більш точним

4. Розв’яжіть нерегулярність попереднього аналізатора поблизу 6 МГц

5. Візьміть розроблену схему управління енергією для подальшого зменшення шуму потужності, зменшення перешкод потужності USB, зменшення струму зарядки та захисту акумулятора

6. Оптимізована система PCB для розміщення акумулятора 2000 мАг, використовується понад 8 годин; (з вбудованою акумулятором)

7. Забронюйте інтерфейс UART для легкого розширення DIY

8. Нова оболонка ABS створюється шляхом відкриття форми, яка є легкою та зручною для захисту машини

9. Прекрасно упакована для забезпечення безпеки під час подальшого транспорту.

. Вектор HF VHF 4-дюймовий мережевий аналізатор

. Вектор HF VHF 4-дюймовий мережевий аналізатор

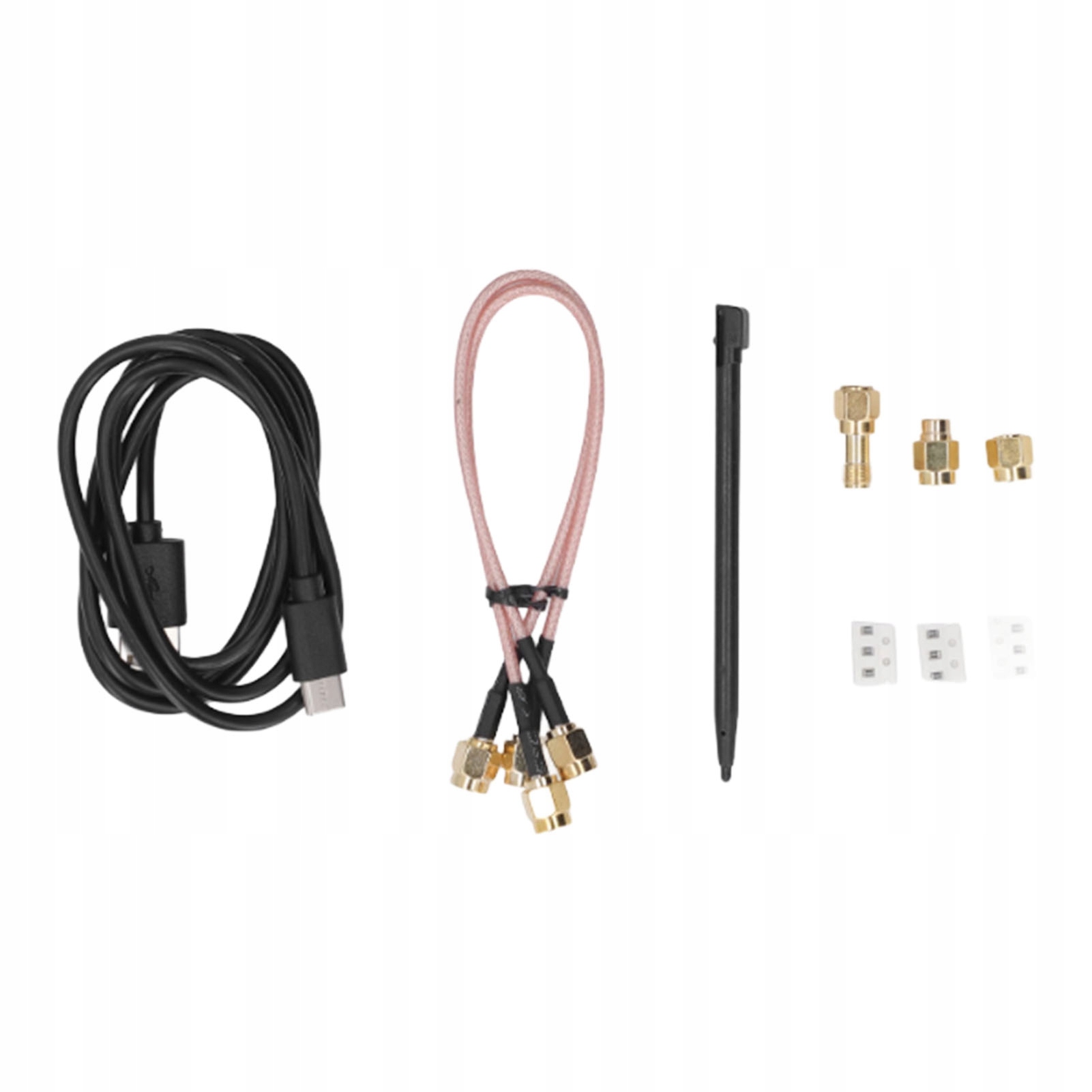

Список упаковки: 1 x хост

2 x чоловічий кабель чоловічого чоловічого кабелю RG316

3 з'єднувачі

1 x touch Pen

1 x Кабель зарядки

9 патчів

1 x Посібник користувача
