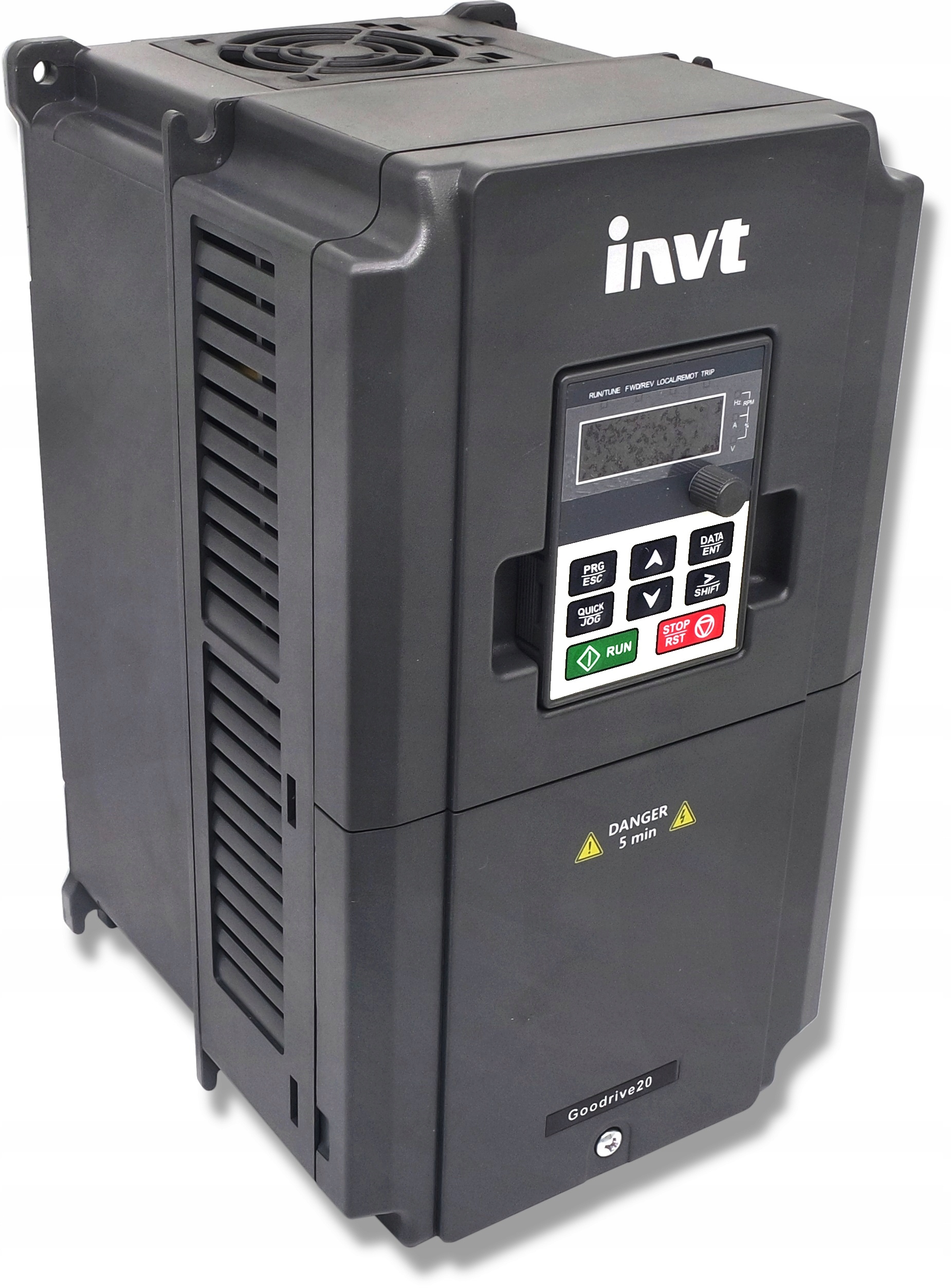

ТРИФАЗНИЙ ВЕКТОРНИЙ ІНВЕРТОР

СКРАВ-МЕТ КОД: [3388]

Виробник: INVT

Модель: Goodrive 20 - GD20-5R5G-4

Високоякісні інвертори - призначені для регулювання швидкості обертання електродвигунів. Вони забезпечують точне керування та тривалу та безвідмовну роботу.

Основні характеристики:

• компактність
• функціональність
• відмінне співвідношення ціна-якість
• надійність

Просте управління, невеликі розміри та велика кількість периферійних пристроїв дозволяють працювати незалежно або працювати як частина більшого контролю система.

Панель керування в стандартній комплектації з можливістю підключення до мережі - комунікаційний порт, вбудований блок гальмування.

Для більш складних установок, інвертор оснащений портом RS485 із підтримкою протоколу ModbusRTU.

Ці інвертори ідеально працюють із такими компонентами, як: двигуни, насоси, вентилятори, стрічкові конвеєри та багато інших.

Виріб має міцний корпус і кріплення на монтажній панелі.

Затискачі для підключення силових кабелів і кабелів двигуна, а також ланцюгів управління якісні і не викликають проблем із підключенням проводів відповідного перерізу.

Опис клем зрозумілийі не викликає жодних сумнівів щодо інсталятор.

Технічні характеристики:

Вхідна напруга та частота: 3F 380 В - 480 В 19,5 A ; від 50 до 60 Гц

Номінальний вихідний струм: 14A

Вихідна потужність: 5,5 кВт

Характеристики:

• Максимальна вихідна частота 400 Гц
• Зв'язок RS485 із протоколом ModbusRTU
• Функція контролю крутного моменту
• Широкий діапазон захист
• Історія останніх 5 аварійних станів із запам'ятовуванням параметрів роботи з останніх 3 аварійних відключень
• Вбудований спеціальний режим регулювання вихідної напруги незалежно від встановленого U/f
• li>
• Функція запуску, ідеально підходить для запуску обертовим навантаженням, наприклад, вентилятором
• Знімна панель оператора зі світлодіодним дисплеєм (ви можете керувати роботою інвертора, наприклад, з дверей шафи керування)< /li>
• Вбудований фільтр захисту від перешкод EMC категорії C3 з можливістю від'єднання конденсаторів фільтра Y для зменшення струмів витоку (запобігає небажаному спрацьовуванню автоматичних вимикачів захисного відключення)
• Вбудований PID контролер із функцією сну дозволяє автоматично керувати, наприклад, насосами та вентиляторами,
• Вбудований модуль гальмування (гальмівний чоппер)
• Дво- та трипровідне керування
• Лічильник часу роботи

Налаштування швидкості:

• вбудований потенціометр на панелі
• кнопки вгору/вниз на операторі панель
• через аналоговий вхід клемної колодки
• шляхом встановлення попередньо визначеної швидкості
• за допомогою клемних колодок - 16 попередньо визначених швидкостей
• за Операція маневрування JOG
• через зв’язок у стандарті Modbus
• через цифровий вхід імпульсу HDI
• через цифрові входи - мотопотенціометр

Цифрові входи та виходи:

• 4 постійні цифрові входи з регульованою вхідною логікою: позитивна чи негативна, діапазон напруги 24 В постійного струму
• 1 високошвидкісний цифровий вхід HDI, 24 В постійного струму
• програмовані функції цифрового входу та виходу, включаючи функцію лічильника
• 1 перемикаючий релейний вихід (SPDT), багатофункціональність
• можливість вільного формування поляризації входів /виходи (розрядним словом)

Аналогові входи та виходи:

• 2 аналогові входи, 0–10 В за замовчуванням, тип входу регулюється – напруга чи струм. Масштабування вхідних характеристик за потреби шляхом визначення координат початку та кінця вхідного діапазону
• 2 аналогових виходи 0-10 або 0-20мА, регульовані вихідні характеристики, вибрана контрольована змінна
• вбудований потенціометр, підключений до незалежного внутрішнього входу (клеми не підключені до стрічки), настроювані характеристики, як для інших аналогових входів
