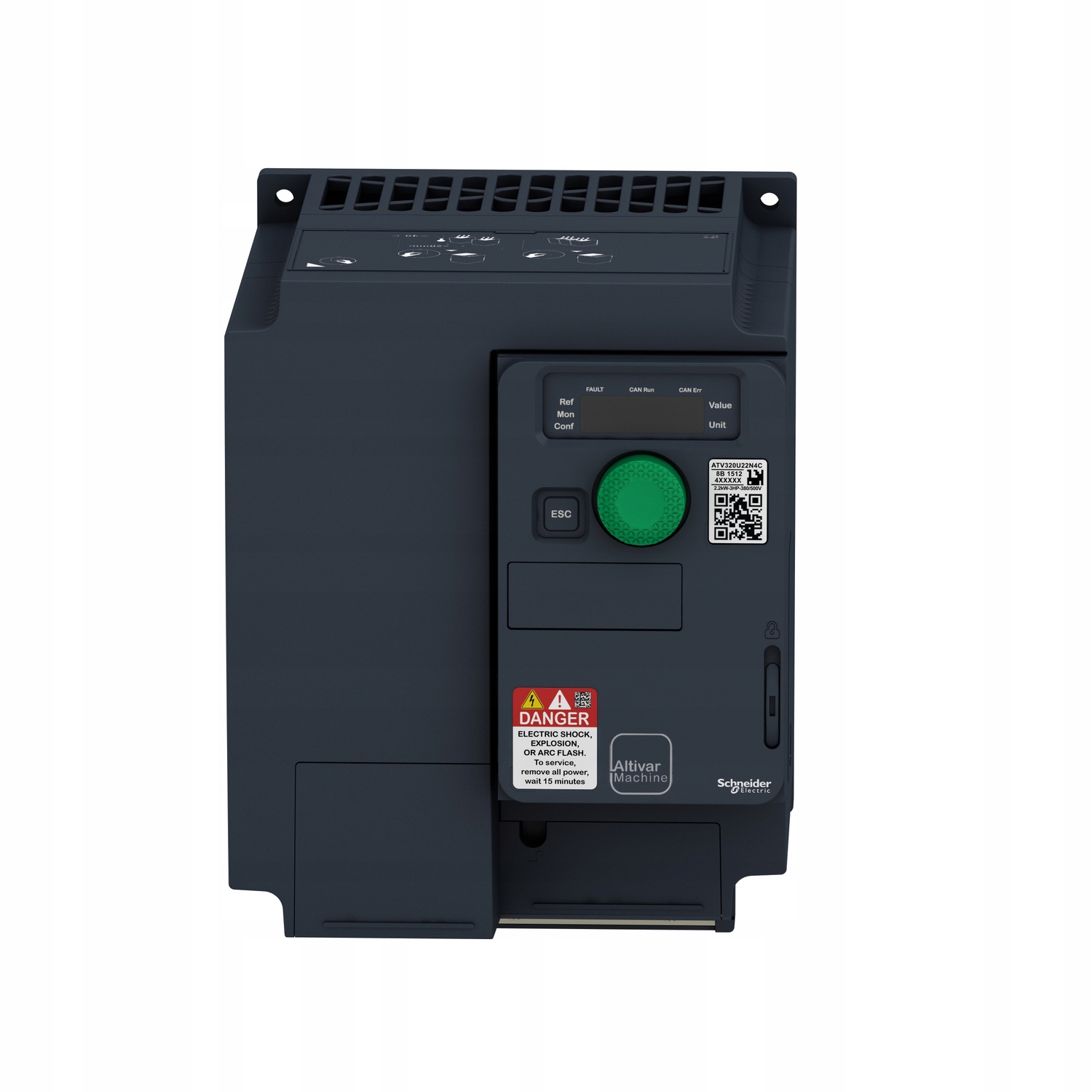

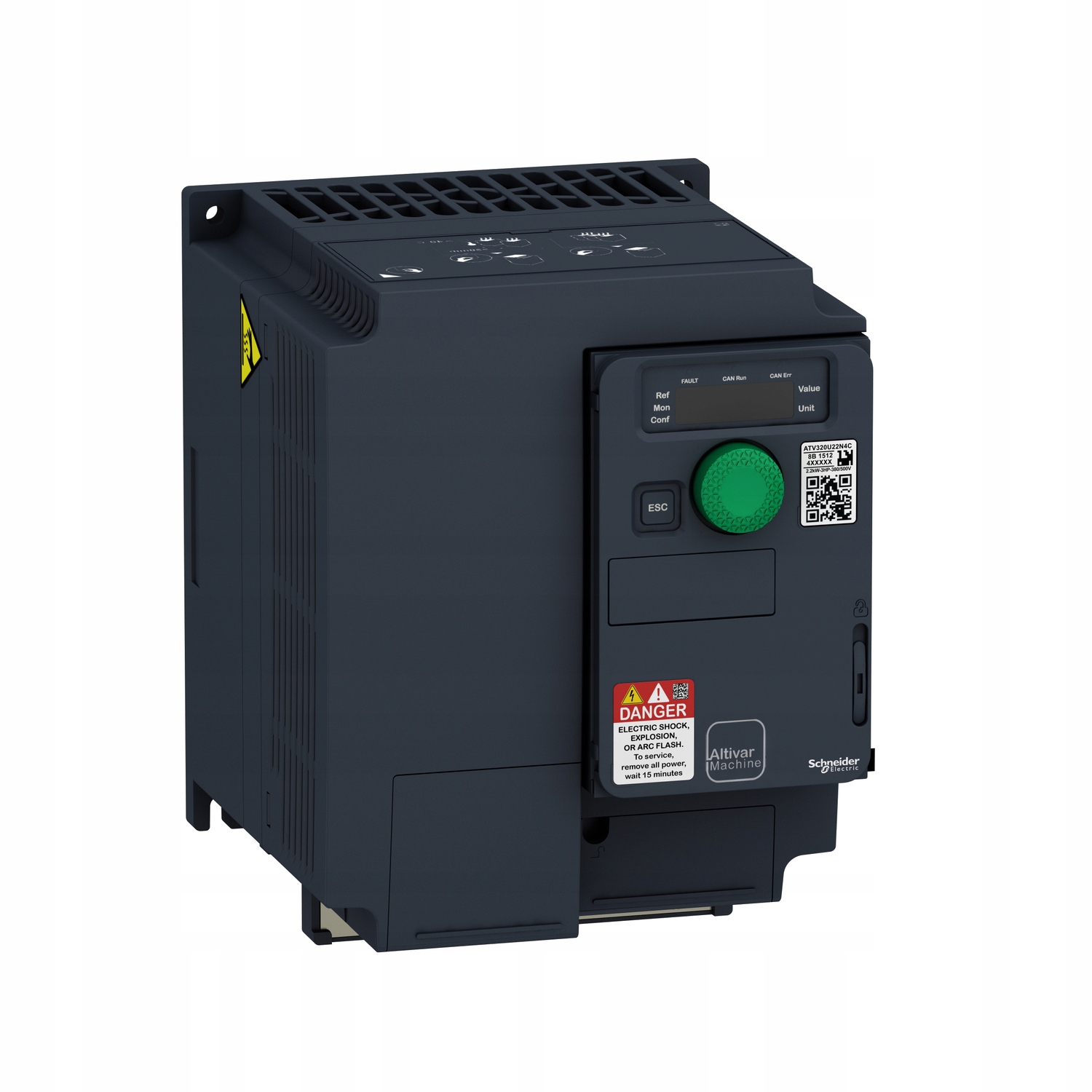

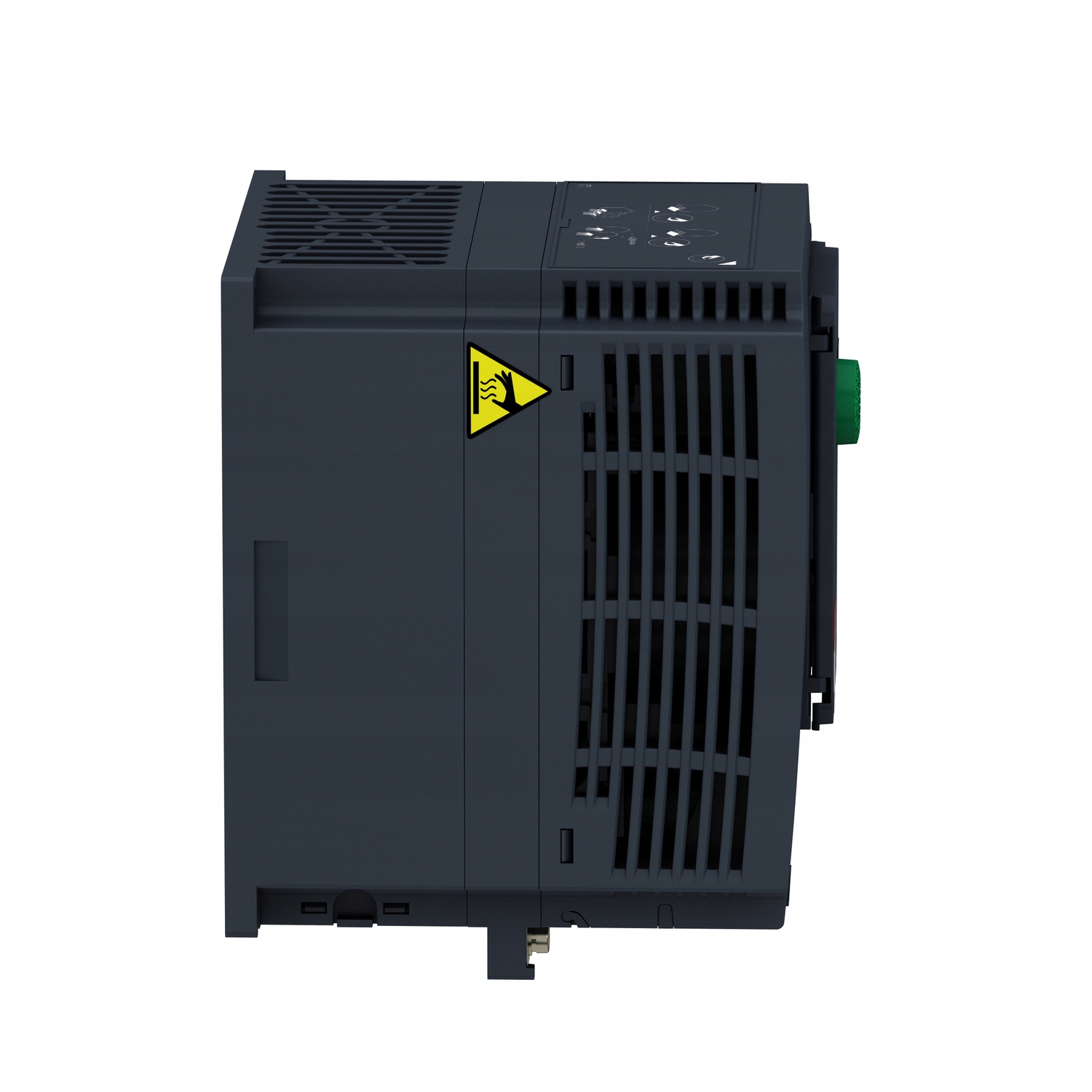

Векторний інвертор Schneider 3f ATV320 4кВт 9,5А
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 1
Покупая «Векторний інвертор Schneider 3f ATV320 4кВт 9,5А» данный товар из каталога «Инверторы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Векторний інвертор Schneider 3f ATV320 4 кВт 9,5 А
- Ширина: 140 мм
- Ширина [мм]: 140 мм
- Висота: 184 мм
- Висота [мм]: 184 мм
- Глибина: 158 мм
- Глибина [мм]: 158 мм
- Захист від проникнення (IP): IP20
- Допуск відносної напруги частота мережі: 10 %
- Відносний допуск частоти мережі: 5 %
- вага [г]: 2793< /li>
- опис підгрупи:частотні перетворювачі Altivar 320, аксесуари VW3A
- кількість апаратних портів RS-232: 0
- Кількість апаратних портів RS-422: 0
- Кількість апаратних портів RS-485: 1
- Кількість послідовних апаратних роз’ємів TTY: 0
- Кількість апаратних роз’ємів USB: 0
- Кількість паралельних апаратних роз’ємів роз'єми: 0
- Кількість інших апаратних роз'ємів: 1
- Напруга мережі [В]: 380 В
- Кількість апаратних роз'ємів PROFINET: 0
- Максимальна вихідна частота [Гц]: 599 Гц
- Макс. вихідна потужність (лінійна характеристика навантаження) при номін вихідна напруга [кВт]: 4 кВт
- Макс. вихідна потужність (характер квадратного навантаження) при номін вихідна напруга [кВт]: 4 кВт
- Макс. вихідна напруга [В]: 500 В
- Номінальний вихідний струм I2N [A]: 9,5 А
- З елементом керування: Так
- Підтримка протоколу PROFIBUS: Так
- Підтримка протоколу CAN: Так
- Підтримка протоколу MODBUS: Так
- Підтримка протоколу DeviceNet: Так
- Підтримка інших протоколів: Так
- З підключенням до ПК: Так
- Можливість працювати у всіх квадрантах системи координат: Так< /li>
- Дозволене промислове використання: Так
- Підтримка протоколу EtherNet/IP: Так
- Підтримка протоколу PROFINET IO: Так
- Підтримка протоколу LON: Ні
- З оптичним інтерфейсом: Ні< /li>
- Підтримка протоколу ASI: Ні
- Підтримка протоколу INTERBUS: Ні
- Підтримка протоколу KNX : Ні
- Підтримка протоколу Data-Highway: Ні
- Підтримка протоколу SUCONET: Ні
- Підтримка протоколу SERCOS: Ні
- Підтримка протоколу безпеки INTERBUS: Ні
- Частота мережі: 50/60 Гц
- Кількість вихідних фаз: 3
- Кількість вхідних фаз: 3
- Підтримка протоколу AS-Interface Safety at Work: Ні
- Підтримка протоколу DeviceNet Safety: Ні
- Підтримка протоколу Foundation Fieldbus: Ні
- Підтримка протоколу PROFINET CBA: Ні
- Підтримка протоколу PROFIsafe: Ні
- Підтримка протоколу SafetyBUS p: Ні
- Тип перетворювача: Перетворювач напруги
- Дозволене використання в житлових будинках і комерційних приміщеннях: Ні
- Кількість цифрових входів: 6
Цей перетворювач частоти Altivar 320 може живити трифазні синхронні та асинхронні двигуни. Компактний корпус дозволяє розташовувати приводи вертикально в корпусі машини. Він працює з номінальною потужністю до 4 кВт / 5 к.с. і номінальною напругою від 380 В до 500 В змінного струму. Його надійна конструкція з друкованими платами з покриттям IEC 60721-3-3 класу 3C3 забезпечує тривалу готовність машини в складних умовах навколишнього середовища, наприклад, при температурі навколишнього середовища до 60 °C без необхідності додаткового охолодження. Він містить функції, придатні для найпоширеніших застосувань, включаючи точний крутний момент і швидкість обертання на дуже низькій швидкості, високу динамічну ефективність із безсенсорним векторним керуванням потоком і розширений діапазон частот для високошвидкісних двигунів. Він також характеризується паралельним з’єднанням двигунів і спеціальних приводів із використанням співвідношення напруги до частоти та статичної точності швидкості та економії енергії для синхронних двигунів з відкритим контуром. Програмне забезпечення приводу містить 5 функцій безпеки, які допомагають машинам відповідати вимогам безпеки, незалежно від того, чи використовуються вони в поєднанні з модулем безпеки Preventa. Ці функції безпеки налаштовуються за допомогою програмного забезпечення SoMove. Altivar Machine ATV320 розроблений для виробників оригінального обладнання (OEM) для задоволення простих і розширених вимог щодо застосування, що охоплює упаковку, обробку матеріалів, текстиль, обробку матеріалів, механічні приводи та підйомне обладнання. Відповідає міжнародним стандартам IEC/EN 61800-5-1 і IEC/EN 61800-3 (захищеність від електромагнітної сумісності, а також електромагнітні випромінювання). Він також сертифікований CE, UL, CSA, NOM, EAC і RCM. Аксесуари для монтажу та зовнішні опції (гальмівні резистори, мережеві дроселі, дроселі двигунів, додаткові фільтри ЕМС) доступні з приводами Altivar Machine ATV320. Тип зовнішніх аксесуарів і опцій залежить від потужності диска. Розрахований на встановлення у вертикальному положенні (+/- 10°) на панелі, завдяки 4 отворам для кріплення. Його повністю інтегровано в машину EcoStruxure від Schneider Electric через DTM. Можна налаштовувати, контролювати та діагностувати приводи ATV320 безпосередньо в програмному забезпеченні SoMachine та SoMove, використовуючи той самий блок програмного забезпечення (DTM). Він екологічно чистий і відповідає таким директивам, як RoHS, WEEE тощо. пов'язані з охороною навколишнього середовища.
Altivar Machine ATV320
Перетворювачі частоти (інвертори), призначені для простих і складних машин потужністю 0,18 - 15 кВт.
Сімейство Altivar
Altivar Machine ATV320 — це перетворювачі частоти (інвертори), розроблені для виробників обладнання (OEM), які відповідають вимогам простих і розширених додатків, реалізованих на 3-фазних асинхронних і синхронних двигунах потужністю від 0,18 до 15 кВт. Тип IP21/65/66/UL пропонує в 4 рази вищий ступінь захисту, вбудовані функції безпеки (STO,SS1,SLS,SMS,GDL) і інтегрований ПЛК (Altivar Logic) дають користувачеві найкращу ефективність інвестицій.
Переваги Altivar 320
Книжковий і компактний формат
Створено для легкої та економічно ефективної інтеграції в різноманітні компонування машин і розміщення в стійках або рамах машин.
Розширені можливості підключення
Інтеграція з багатьма найпоширенішими мережами Ethernet і послідовними комунікаційними мережами - від EtherNet/IP до CANopen.
Надійна конструкція
Друковані плати класу IEC 60721-3-3 із покриттям 3C3 підвищують доступність у суворих умовах, наприклад, за температури навколишнього середовища до 60°C без необхідності додаткового охолодження.
Вбудований захист
Безпечне вимкнення крутного моменту (STO) і чотири інші функції для повного моніторингу безпеки. Спрощення процесу сертифікації обладнання та забезпечення відповідності Директиві щодо машин 2006/42/EC.
Технічні дані серії:
• Діапазон потужності: від 0,18 до 15 кВт (від 0,25 до 20 к. с.)
• Діапазон напруг: від 200 В до 690 В
• Робоча температура навколишнього середовища: від -15 до 50°C (без зниження номінальних характеристик); від 50 до 60°C (зниження) • Ступені захисту (IP/Nema): IP21/66/65, UL тип 1, UL тип 4X
Функції безпеки:
• STO: безпечне вимкнення крутного моменту
• SLS: безпечно обмежена швидкість
• SS1: безпечна зупинка 1
• SMS: безпечна максимальна швидкість
• GDL: блокування дверей охорони
Протоколи зв'язку
• Вбудований: Modbus RJ45 і CANopen RJ45
• Опції: Ethernet IP і Modbus TCP, шлейфове підключення CANopen RJ45, Sub-D і гвинтові клеми, PROFINET, Profibus DP V1, EtherCAT, DeviceNet і PowerLink
Вбудовані функції
• 5 простих макросів (старт/зупинка, перенесення, підйом, загального призначення, ПІД-контроль, комунікаційна шина)
• Інтегрований ПЛК
• 16 попередньо встановлених швидкостей
• Налаштування кількох параметрів за допомогою перемикача набору параметрів
• Зовнішня конструкція без вентилятора, 50°C без зниження номінальних параметрів
• 3 аналогових входи, інвертор може працювати як монітор сигналу
• Інжекція постійного струму для швидкої зупинки • Загальна шина постійного струму з ATVRegen
• Робота в толчковому режимі • PID для вентилятора, насоса
• Позиціонування за допомогою кінцевих вимикачів або датчиків
• 4 набори перемикання набору параметрів
• Автоматичний перезапуск
• Механізм PM із відкритим циклом
