Великий 6-бітний годинник

з логічною схемою

без мікроконтролера

Система для самостійного складання, пайки

Помірна складність складання.

Час складання приблизно 180 хвилин.

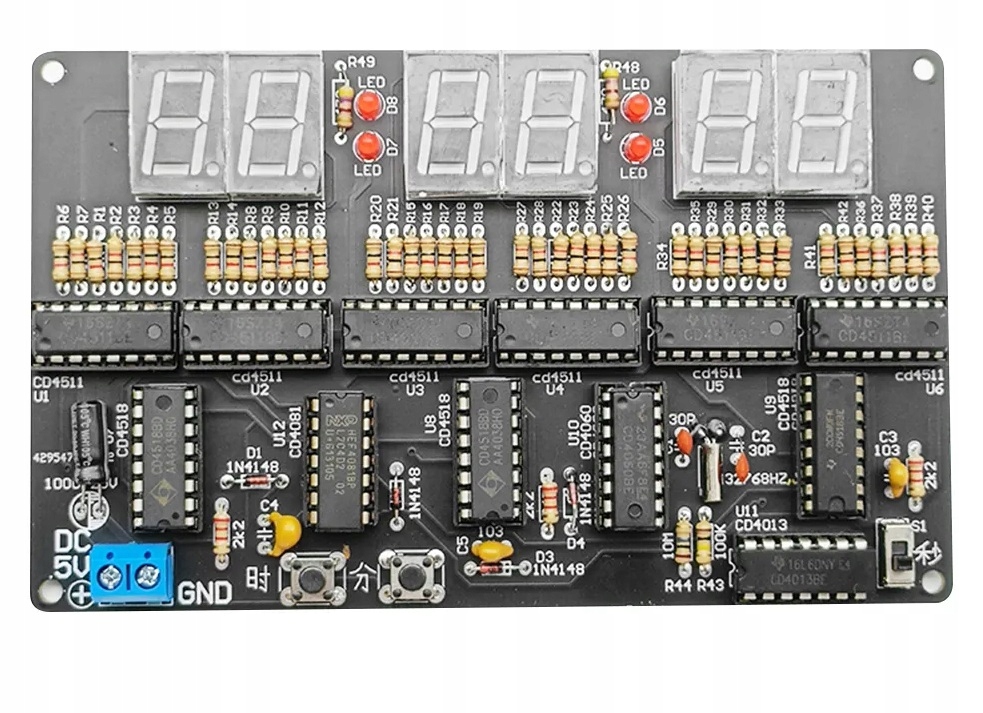

Цей продукт — це схема 24-годинного цифрового годинника, яка використовує такі мікросхеми, як CD4518, CD4511, CD4081, CD4013, CD4060 тощо. Схема не містить мікроконтролера, тому немає програми, а години, хвилини та секунди можна відкалібрувати без функції будильника.

Цей комплект в основному складається з другого генератора сигналів, лічильника, дисплея декодування та схеми таймера. Другий імпульс точно ділиться генератором високого сигналу для отримання прямокутного сигналу 1 Гц, який є точнішим у синхронізації.

Другий генератор сигналу складається з CD4060 і CD4013, які генерують прямокутний сигнал із частотою 1 Гц. CD4060 — це 14-каскадний двійковий дільник/генератор частоти. Створює генератор 32768 Гц із зовнішніми резисторами R44, R43, C1, C2 і Y1. Після 14 рівнів двійкового поділу частоти на виводі 3 виходить прямокутний сигнал з частотою 2 Гц. CD4013 містить два незалежних D-тригери, один з яких налаштований як двійковий лічильник за допомогою апаратного підключення. Другий сигнал можна отримати шляхом двійкового підрахунку вхідного прямокутного сигналу 2 Гц. CD4518 — десятковий лічильник додавання. Використовуйте три годинника CD4518 для годин, хвилин і секунд, причому година налаштована як 24 базові, а хвилини та секунди налаштовані як 60 базових. Результат підрахунку CD4518 надсилається як код BCD від контактів Q0-Q3 до декодера BCD CD4511. CD4511 перетворює код BCD на код сегмента дисплея, який освітлює відповідну цифрову трубку, створюючи розпізнавані арабські цифри на цифровій трубці та візуально відображаючи поточний результат синхронізації.

Біти хвилини та секунди дорівнюють 60 базовим значенням, а другий сигнал під’єднується до кінця EN CD4518 за допомогою перемикача S1. Додавайте 1 до спадаючого фронту сигналу щосекунди, якщо другий сигнал під’єднано до кінця CD4518, 1 додається до наростаючого фронту кожного другого сигналу. Коли лічильник дораховує до 9, Q0-Q3 видає 1001, що означає, що Q3 дорівнює 1. Оскільки це десятковий лічильник, коли надходить наступний другий сигнал, лічильник змінюється з 9 на 0, і Q0-Q3 видає 0000, створюючи сигнал падаючий край на Q3. Цей сигнал подається в десятибітний лічильник другого лічильника. Після кожних 10 повних підрахунків десятибітний лічильник додає 1, коли десятизначне значення підрахунку досягає 6, Q0-Q3 виводить 0110, що означає, що і Q1, і Q2 дорівнюють 1. Q1 і Q2 виводять 1 через вентиль i та підключаються його до кінцевого лічильника скидання, змушуючи лічильник переходити від 6 до 0, завершуючи цикл із 60 десяткових відліків. Сигнал скидання також використовується як сигнал підрахунку для лічильника хвилин, додаючи 1 до лічильника хвилин кожні 60 секунд. Лічильник хвилин також має базу 60. Коли лічильник хвилин досягає 60, десять біт лічильника хвилин також отримують сигнал скидання від одного і шлюза, що призводить до збільшення значення таймера на 1. Коли лічильник досягає 24, десять біт Q0-Q3 дорівнює 0010, а один біт Q0-Q3 дорівнює 0100. Виконуючи алгоритм додавання десяти бітів Q1 та одного біта Q2, він підключається до клем скидання двох лічильників, встановлюючи кількість бітів години на нуль. коли воно досягає 24, отримує базове число 24.

Інструкція:

Системи мають схему монтажу, надруковану на платі. Необхідно звернути увагу на полярність у випадку таких елементів, як конденсатори, діоди, транзистори. У світлодіодів довша ніжка плюс +, параметри більшості елементів описані на корпусі. Резистори можуть мати маркування смугами; їх опір і допуск можна прочитати за допомогою калькуляторів, доступних в Інтернеті, або виміряти за допомогою лічильника. Порядок складання, як правило, довільний, в залежності від планування спочатку збираємо найменші елементи.
