Клапан термостатичний комбінований 50мм UNICO білий структурний правий Cu

Параметри

• Тип клапана: термостатичний
• Тип встановлення: мідна установка CU 15 мм
• Орієнтація: праворуч
• Варіант клапана: кутовий
• Набір - тип: Клапан + з'єднувачі
• Колір: структурний білий
• Відстань між з'єднаннями b>: 50 мм
• LINE: UNICO T
• Виробник: VARIO TERM
• Спосіб з'єднання: Нижній
• Тип головки: Різьба: M30x1,5
• Лінія головки: Престиж li>

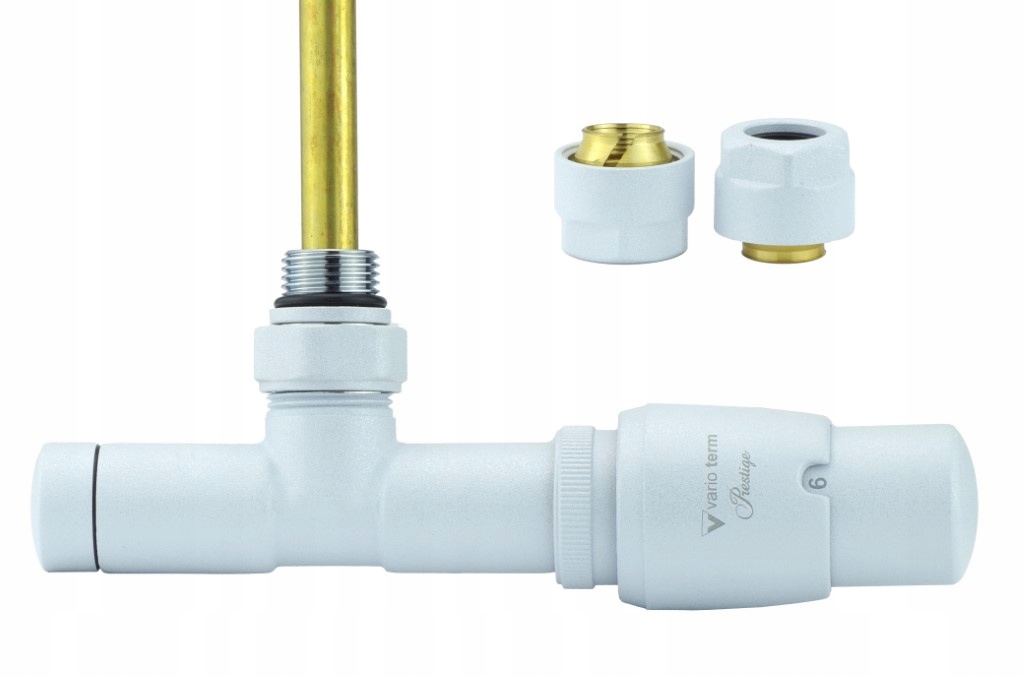

Набір Unico, кутовий термостат.

Набір включає:

• 1 кутовий термостатичний клапан,
• 2 медні з’єднувачі – для 15-мм мідної установки

ВАРТО ЗНАТИ:

Клапан Unico в термостатичній версії був спеціально розроблений для радіатори з нижнім підключенням і з вертикальними колекторамидозволяють використовувати електричний нагрівач в радіаторі, використовується влітку для обігріву радіатора і використання його як сушарку.

Відстань підключення до установки становить 50 мм.

Термостатичний вентиль монтується на радіатор центрального опалення так, щоб термостатична головка знаходиться далі від кабелю живлення(згідно зі схемою нижче).

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні, всередині радіатора контур, який захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальна тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Попереднє налаштування на вставці відсікаючого клапана

Технічні дані головки:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив нагріву середня температура 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштуванні "*")

Корпус виготовлений з високоякісного пластику

Призначення значень температури символам на голові:

Нижче наведені креслення з розмірами: термостат Unico клапан у правильному виконанні та термостатична головка .

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- нижній

a) коли подача зліва - виберіть термостатичний клапан Unico справа

b) коли подача справа - виберіть термостатичний клапан Unico зліва

- знизу середній - ви можете підключити термостатичний клапан Unico також у такій конфігурації - використовуючи правила вибору клапана, як зазначено вище - але тільки в радіаторах з вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Ви можете під’єднати клапан Unico до 16-мм установки PEX – для цього потрібно вибрати лише відповідні з’єднувачі

Ви можете під’єднати клапан Unico до 15-міліметрової установки CU - для цього потрібно вибрати лише правильні роз’єми

Ви також можете під’єднати клапан Unico до 1/ 2 встановлення - для цього потрібно вибрати лише правильні роз'єми
