Клапан термостатичний комбінований 50 мм UNICO білий лівий

Параметри

• Тип клапана: термостатичний
• Орієнтація: ліва
• Варіант клапана: Кутовий
• Набір - тип: Клапан (без доп. елементи)
• Колір: Білий
• Відстань між з’єднаннями: 50 мм
• ЛІНІЯ: UNICO T
• Метод з’єднання: Нижня
• Тип головки: Різьба: M30x1.5
• Лінія головки: Prestige

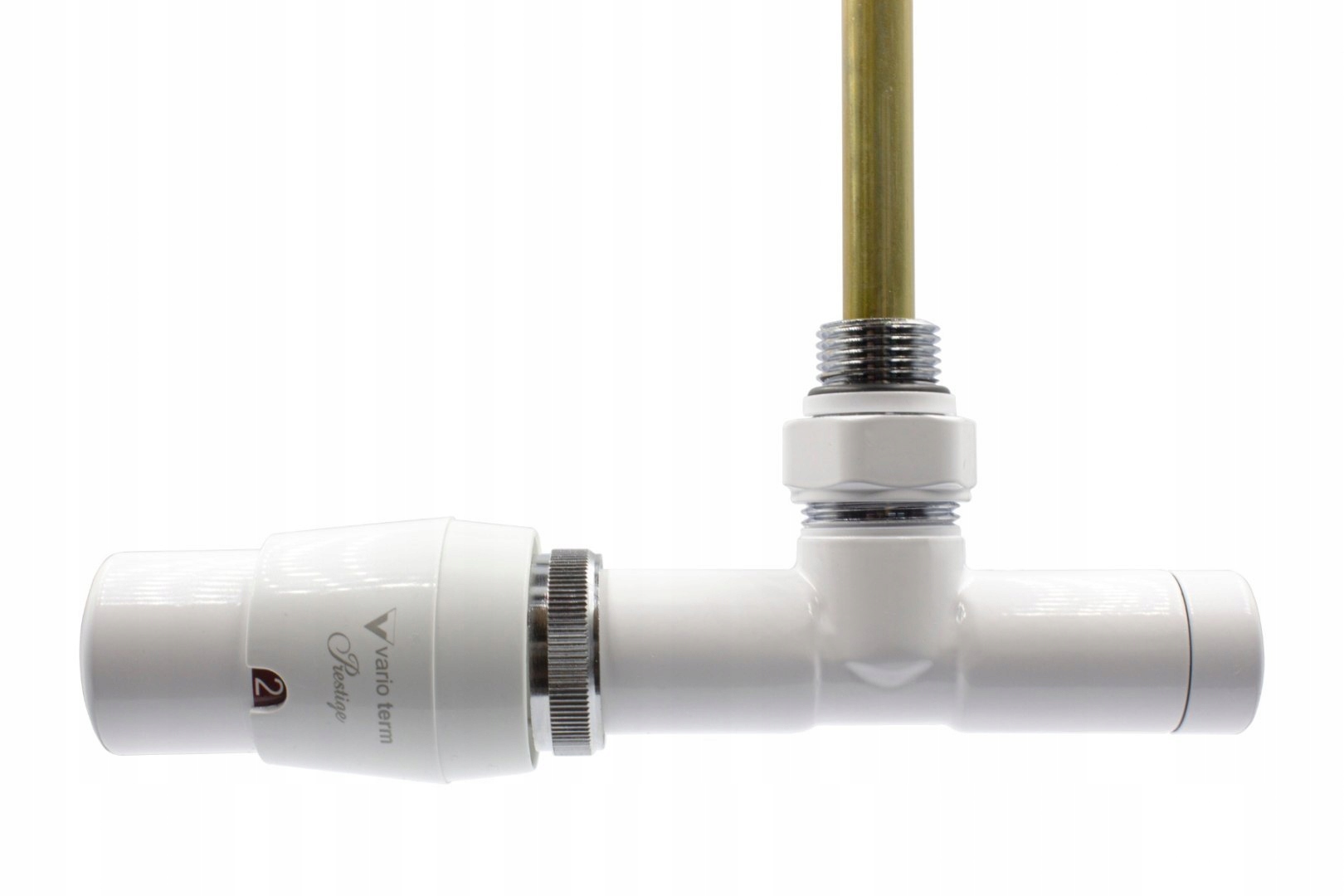

Термостатичний кутовий лівий набір Unico.

Набір включає:

• 1 лівий кутовий термостатичний клапан

ВАРТО ЗНАТИ:

Вентиль Unico в термостатичній версії був спеціально розроблений для радіаторів з нижнім і вертикальним підключенням колектори,що дозволяють використовувати в радіаторі електричний обігрівач, який використовується влітку для обігріву радіатора та використання як сушарки.

Відстань підключення до установки становить 50 мм.

Термостатичний клапан монтується на радіаторі центрального опалення таким чином, щоб термостатична головка була далі від кабелю живлення(відповідно до схемою нижче).

Конструкція підключення дозволяє встановлювати його під радіатором, паралельно стіні, всередині радіатора, що захищає його від випадкового пошкодження.

Технічні дані:

Робоча температура 120°C

Номінальний тиск 1 МПа

Теплоносій вода

Випробувальний тиск 1,5 МПа

Різниця тиску на клапані 0,06 МПа

Гістерезис 0,3 °K

Початкове налаштування на вставці відсічного клапана

Технічні дані головки:

Діапазон 8°C - 30°C

Макс. температура навколишнього середовища 50°C

Час закриття 16 хв.

Вплив різниці тиску < 1 K

Гістерезис 0,3K

Вплив температури теплоносія 1,23

Надійний датчик рідини

Ручка регулювання з цифровим маркуванням

Функція захисту від замерзання установки (8°C при налаштування) "*")

Корпус із високоякісного пластику

Призначення значень температури символам на головці:

Нижче наведено креслення з розмірами термостатичного клапана Unico в лівій версії та термостатичної головки.

ДОДАТКОВА ІНФОРМАЦІЯ ДЛЯ ВАС - МОЖЛИВОСТІ!

КОЛЬОРИ

Продукція Vario Term доступна в 20 основних кольорах, зразки яких, що відображають фактичний колір, можна знайти нижче

МОЖЛИВОСТІ ПІДКЛЮЧЕННЯ:

Термостатичні клапани Unico можна підключити до радіатора, якщо у вас є вхід:

- внизу

a) коли джерело живлення зліва - виберіть правий термостатичний клапан Unico

b) при подачі живлення з правого боку - вибрати лівий термостатичний клапан Unico

- нижня середина - ви можете підключити термостатичний клапан Unico також у цій конфігурації - використовуючи правила вибору клапана, як зазначено вище, - але лише в радіаторіз вертикальними колекторами

МОЖЛИВІ ВСТАНОВЛЕННЯ:

Клапан Unico можна підключати до обох установок PEX 16 мм - для цього вам потрібно лише вибрати відповідні з’єднувачі

Ви можете підключити клапан Unico до 15-міліметрової установки CU - для цього вам потрібно лише вибрати відповідні роз'єми

Ви також можете підключити клапан Unico до 1/2-ходової установки - для цього вам потрібно лише вибрати відповідні роз'єми
