НАСТІННИЙ ТА СТЕЛЬНИЙ ВЕНТИЛЯТОР

VENTS SILENTA 100 MTHL

перемикач таймера (таймер) і датчик вологості (гігростат)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР КОРОБКИ - 100 мм
• ДОВЖИНА КОРОБКИ - ЛИШЕ 66 мм
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 78 м3/год
• ЕНЕРГОЗБЕРІГАЮЧИЙ ДВИГУН - ЛИШЕ 7,0 Вт
• ОБ'ЄМ - ЛИШЕ < b >26 дБ(А) / 3 м
• ШАЛЬОПІДШИПНИКИСТАНДАРТ
• СВІТЛОВИЙ ІНДИКАТ, ЩО ПОКАЗУЄ СТАН ВЕНТИЛЯТОР РОБОТА
• ГІГРОСТАТ - ДАТЧИК ВОЛОГОСТІ - 60 ÷ 90%
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 хв.
• МОЖЛИВІСТЬ ВСТАНОВЛЕННЯ ЗВОРОТНОГО КЛАПАНА, ЩО ЗАБЕЗПЕЧУЄ ПОВЕРНЕННЯ ПОВІТРЯ (у вигляді заслінок з товстої ПВХ-плівки) - КЛАПАН В НАЯВНОСТІ НА ІНШИХ НАШИХ АУКЦІОНАХ
• ВІДОМОГО ВИРОБНИКА - ВЕНТИЛЯЦІЇ
• АЕРОДИНАМІЧНІ РОТОРНІ ЛОПАТИ (ПЕЛЕРИ)

Якщо ви шукаєте сучасний і водночас оптимально ефективний вентилятор, продукт від нового SILENTA M Серія - продукт компанії ВЕНТС (провідний виробник вентиляторів на європейському ринку) обов'язково виправдає ваші очікування. Вентилятори цієї серії, завдяки надійному двигуну з термозахистом у поєднанні з кульковими підшипниками в стандартній комплектації, забезпечать оптимальну вентиляцію в приміщенні, не створюючи зайвого та набридливого шуму (як більшість конкуруючих продуктів). Крім того, дуже сучасний і витончений зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного УФ-стійкого ABS). Крім того, вентилятори цієї серії мають контрольну лампу, яка показує робочий стан вентилятора.

ОПИС

Сучасний витяжний вентилятор зі стильним дизайном, призначений для використання в душових, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного та міцного пластику, стійкого до УФ-випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Характерною особливістю вентиляторів цієї серії є сучасний дизайн, світловий індикатор і менша довжина патрубка вентилятора, ніж у стандартних вентиляторів.Вентилятор може бути оснащений спеціально сконструйованим зворотним клапаном для запобігання зворотного потоку тяги та втрати тепла від приміщення - зворотний клапан можна купити на інших наших аукціонах. Високий ступінь захисту IP 34забезпечує ідеальне рішення для вентиляції ванної кімнати.

ПЕРЕВАГИ ДВИГУНА

Дуже низька потреба в енергії завдяки сучасному високоефективному двигуну. Шарикопідшипники, що не потребують технічного обслуговування і не потребують змащування, забезпечують понад 40 000 годин нон-стоп роботи. Двигун оснащений термічним захистом від перегріву.

АВТОМАТИКА

Завдяки використанню датчика вологості (гігростат) і таймер (таймер), вентилятор увімкнеться автоматично, якщо рівень вологості в приміщенні перевищить поріг датчика 60-90% вологості і працюватиме автоматично, поки рівень вологості не знизиться до стандартного рівня - попередньо встановленого на відповідному потенціометрі), після чого вентилятор перейде в режим таймера і продовжить працювати протягом часу, встановленого на таймері.

Завдяки функції таймера (перемикач) вентилятор може працювати в діапазоні часу приблизно від 2 до приблизно 30 хвилин, після вимкнення вентилятора за допомогою вимикача (наприклад, від освітлювальної установки).

Для використання всіх функцій вентилятора потрібен трижильний електричний кабель (від вимикача до вентилятор). Можливе підключення вентилятора за допомогою двох проводів (клеми L і N), але в цьому випадку вентилятор буде працювати автоматично в залежності від рівня вологості повітря в приміщенні.

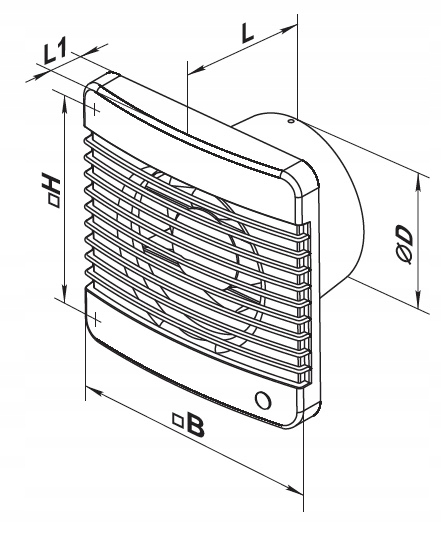

ТЕХНІЧНІ ДАНІ

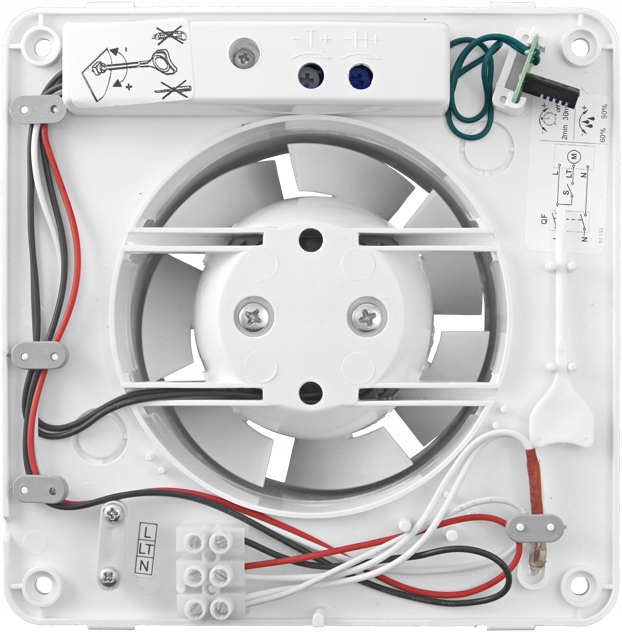

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електрична установкавід вимикача до вентилятора.

• L - Напруга (постійно підключена)
• N - Нейтраль (нуль)
• LT - Напруга (переривається перемикачем)
• S1 - Перемикач

Правильне налаштування вентилятора з датчиком вологості :

Під час першого підключення виконайте налаштування, як описано нижче:

- встановіть потенціометр часу на мінімум, а потенціометр вологості на максимум (потенціометри обертайте дуже обережно, поки не відчуєте легкий опір, тому що ви можете дуже легко пошкодити потенціометр, повертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з’єднання вентилятор повинен увімкнутися на кілька або кілька десятків секунд, а потім вимкнутися сам. Потім, перебуваючи під напругою, ми обережно повертаємо потенціометр вологості ліворуч (проти годинникової стрілки), доки не увімкнеться вентилятор, після чого обережно повертаємо його праворуч. Зараз ми маємо т. зв мінімальний поріг спрацьовування датчика вологості. Звичайно, ми виконуємо все налаштування в приміщенні, де буде встановлено вентилятор.

Якщо у нас трипровідна установка, що йде від вимикача (наприклад, вимикача світла або окремого вимикача) до вентилятора, ми можемо під’єднати третій дріт до клеми LT (використовуючи, наприклад, жовто-зелений дріт як фазу, що переривається вимикачем, шляхом відповідного з’єднання на вході вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі та вмикати вентилятор на додаток до функції автоматичного гігростату.

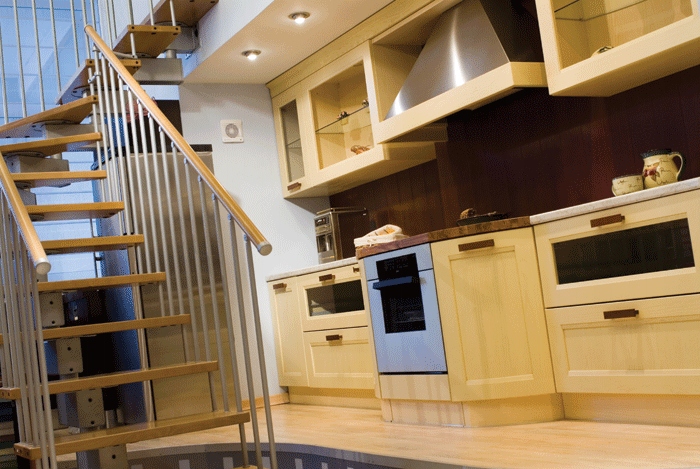

ПРИКЛАД ВСТАНОВЛЕННЯ
