НАСТІННИЙ ТА СТЕЛЬНИЙ ВЕНТИЛЯТОР

ВЕНТС СИЛЕНТА 100 МТЛ

перемикач (таймер)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР КОРОБКИ - 100 мм
• ДОВЖИНА КОРОБКИ - ЛИШЕ 66 мм
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 78 м3/год
• ЕНЕРГОЗБЕРІГАЮЧИЙ ДВИГУН - ЛИШЕ 7,0 Вт
• ГУЧНІСТЬ - ЛИШЕ 26 дБ(А) ) / 3 м
• ПІДШИПНИКИСТАНДАРТ
• ЛАМПА СТАНУ, ЩО ПОКАЗУЄ РОБОЧИЙ СТАН ВЕНТИЛЯТОРА
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 хв.
• МОЖЛИВІСТЬ ВСТАНОВЛЕННЯ ЗВОРОТНОГО КЛАПАНА, ЩО ЗАБЕЗПЕЧУЄ ПОВЕРНЕННЯ ПОВІТРЯ (у вигляді стулок з більш товстої ПВХ-фольги) - КЛАПАН В НАЯВНОСТІ НА ІНШИХ НАШИХ АУКЦІОНАХ
• ВІДОМОГО ВИРОБНИКА - VENTS
• AERODYNAMIC
b> ЛОПАСТИ РОТОРА (ГВИНИ)

Якщо ви шукаєте сучасний і водночас оптимально ефективний вентилятор, продукт від нового SILENTA M Серія - продукт компанії ВЕНТС (провідний виробник вентиляторів на європейському ринку) обов'язково виправдає ваші очікування. Вентилятори цієї серії, завдяки надійному двигуну з термозахистом у поєднанні з кульковими підшипниками в стандартній комплектації, забезпечать оптимальну вентиляцію в приміщенні, не створюючи зайвого та набридливого шуму (як більшість конкуруючих продуктів). Крім того, дуже сучасний і витончений зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного УФ-стійкого ABS). Крім того, вентилятори цієї серії мають контрольну лампу, яка показує робочий стан вентилятора.

ОПИС

Сучасний витяжний вентилятор зі стильним дизайном, призначений для використання в душових кімнатах, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного і міцного пластику, стійкого до ультрафіолету. випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Характерною особливістю вентиляторів цієї серії є невелика товщина передньої панелі. Вентилятор може бути оснащений спеціально розробленим зворотним клапаном для запобігання зворотній тязі та втратам тепла з приміщення - зворотний клапан можна придбати на інших наших аукціонах. Високий ступінь захисту IP 34 забезпечує ідеальне рішення для вентиляції ванної кімнати.

ПЕРЕВАГИ ДВИГУНА

ТЕХНІЧНІ ДАНІ

• Номінальна напруга живлення - 230 В
• Номінальна частота - 50 Гц
• Потужність - 7,0 Вт
• Потік повітря - 78 м3/год
• Звуковий тиск - 26 дБ(А)/3м
• Статичний тиск - 28 Па
• Споживання струму - 0,035 A
• Макс. робоча температура - 45 °C
• Ступінь захисту - IP34
• Вага - 0,48 кг< /li>

РОЗМІРИ [мм]

• ØD - 100
• B - 159
• H - 135
• L - 89
• L1 - 23

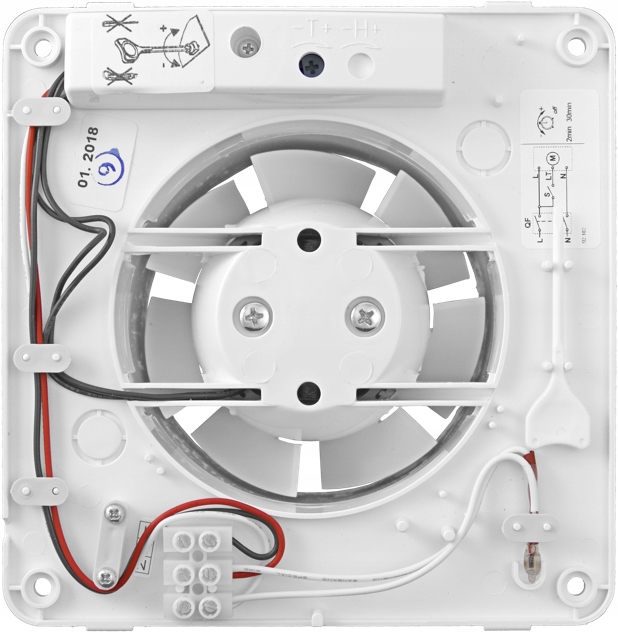

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електрична установка, що йде від вимикача до вентилятора.

• S1 - вимикач (наприклад, від світла) )
• L - Напруга (постійно підключено)
• N - Нейтраль (нуль)
• LT - Напруга (переривається вимикачем)

Правильне підключення вентилятора з таймером:

- установіть потенціометр часу до мінімуму (обертайте потенціометр дуже обережно, поки не відчуєте легкий опір, оскільки ви можете легко пошкодити потенціометр, обертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім під’єднайте третій дріт до клеми LT (використовуючи, наприклад, жовто-зелений дріт як фазу, яку перериває вимикач, підключивши його відповідним чином до входу вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі. Якщо від вимикача до вентилятора немає тридротової установки, підключити вентилятор із функцією таймера неможливо.

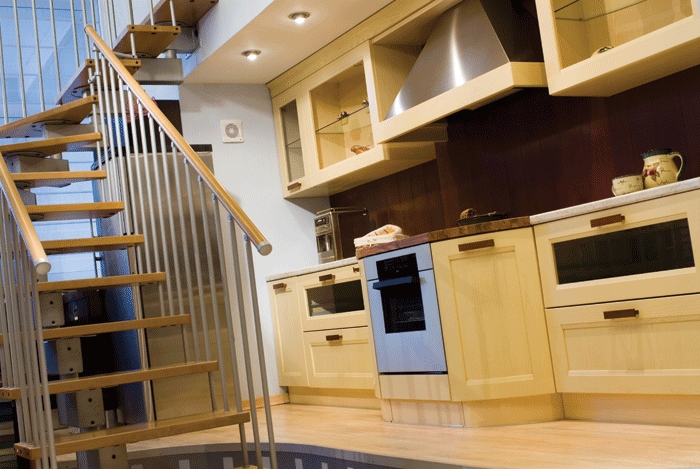

ПРИКЛАД ВСТАНОВЛЕННЯ

МОЖЛИВІСТЬ ЗАСТОСУВАННЯ ЗВОРОТНОГО КЛАПАНА ДЛЯ ЗАБЕЗПЕЧЕННЯ ПОВЕРНЕННЯ ПОВІТРЯ В ПРИМІЩЕННЯ (ЗВОРОТНІ КЛАПАНИ ДОСТУПНІ НА ІНШИХ НАШИХ АУКЦІОНАХ)
