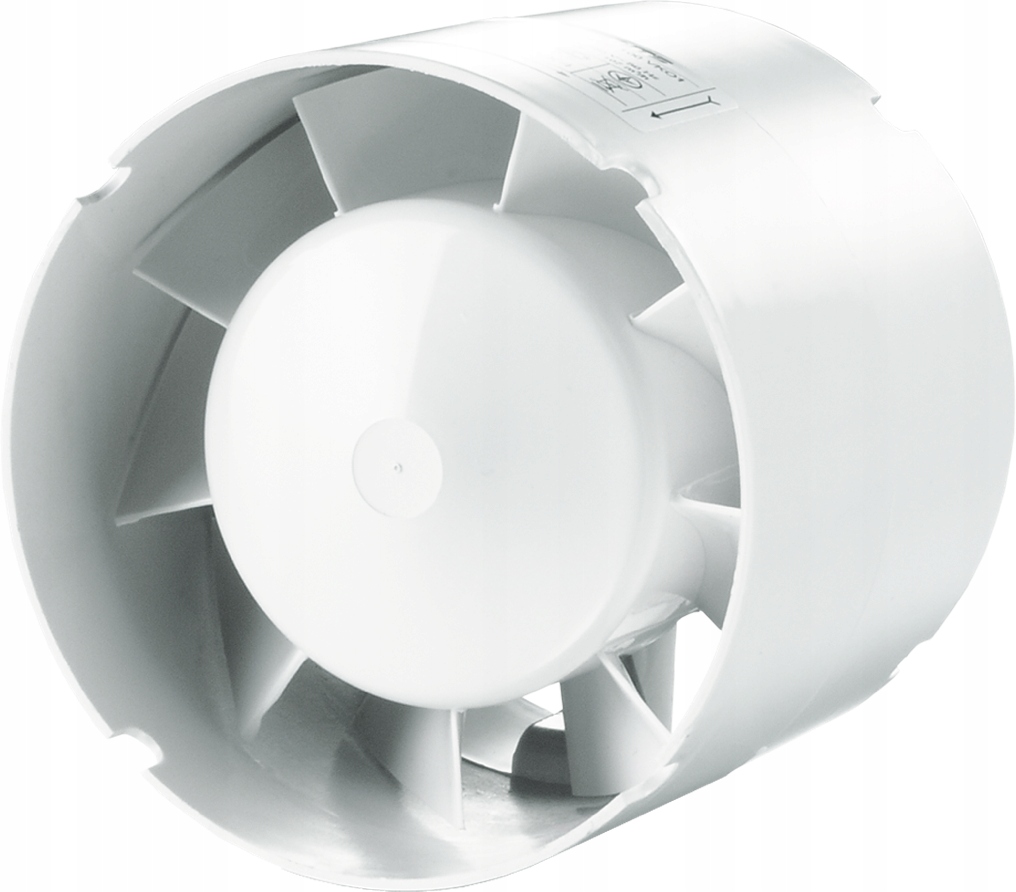

ОСЬОВИЙ КАНАЛЬНИЙ ВЕНТИЛЯТОР

ВЕНТС ВКО1 125 Таймер

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР ТРУБИ - 124 мм (ДЛЯ КАНАЛУ 125 мм)
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 190 м3/год
• ТАЙМЕР - ТАЙМЕР (2 ÷ 30 хв.)
• ЕНЕРГОЗБЕРІГАЮЧИЙ ДВИГУН - 16 Вт
• НИЗЬКИЙ РІВЕНЬ ШУМУ - 38 дБ(А)/3 м
• ВІДОМИЙ ВИРОБНИК - VENTS
• АЕРОДИНАМІЧНИЙ ФОРМА ЛОПАСТЕЙ ПРОПЕЛЕРА
• КОРПУС З ПВХ - АБС УДАРОСТІЙКИЙ
• У КОМПЛЕКТІ ПРОКЛАДКА З ОДНОСТОРОННЬОГО САМОКЛЕЮЧОГО ПІНОЛИНУ (ГУБКА)

ОПИС

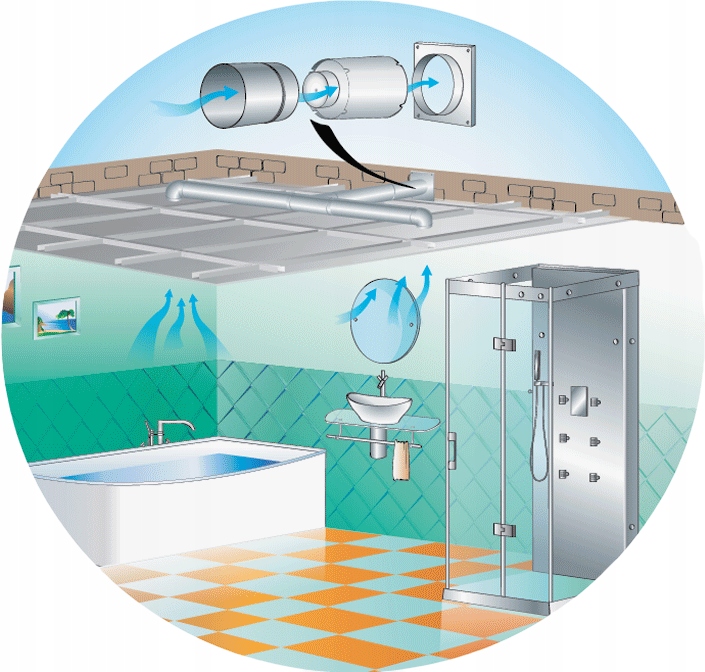

Осьові канальні вентилятори серії VKO1 використовуються для припливно-витяжної вентиляції ванних кімнат, душових, кухонь і громадських приміщень. Він призначений для використання в системах ПВХ-труб або гнучких повітроводах з низькою або середньою швидкістю повітряного потоку на короткі відстані та з низьким опором повітря.

БУДІВНИЦТВО

Корпус вентилятора і крильчатка виготовлені з високоякісного ABS-пластику, стійкого до механічних пошкоджень і ультрафіолетового випромінювання. Спеціально розроблена структура робочого колеса забезпечує високу ефективність і тривалий термін служби вентилятора. Також вентилятор має високий ступінь захисту - IP X4.

ПЕРЕВАГИ ДВИГУНА

Мотор вентилятора розрахований на безперервну роботу, не потребує обслуговування та захищений від перегріву. Він також характеризується низьким енергоспоживанням.

АВТОМАТИКА

Завдяки функції таймера (таймер) вентилятор може працювати в діапазоні часу приблизно від 2до приблизно 30 хвилин після вимкнення вентилятора вимикачем (наприклад, від освітлювальної установки).

РЕГУЛЮВАННЯ ШВИДКОСТІ

Потужність регулюється плавно (тиристорний регулятор) або ступінчасто (трансформаторний регулятор). Вентилятори можна підключати попарно до одного контролера за умови, що доступна потужність і робочий струм не перевищують номінальних параметрів контролера. Регулятори швидкості можна придбати на окремих аукціонах.

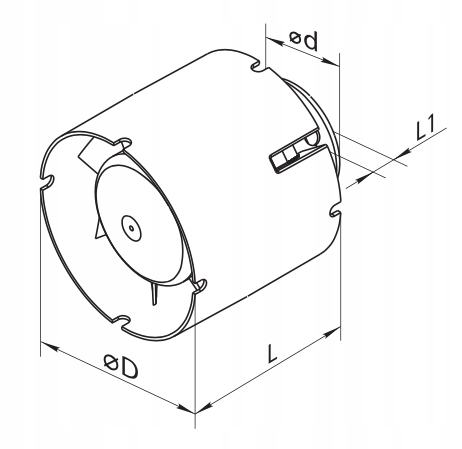

РОЗМІРИ [мм]

• ∅D - 124
• ∅d - 59
• L - 90
• L1 - 28

ТЕХНІЧНІ ДАНІ

• Максимальна продуктивність - 190 м3/год
• Номінальна споживана потужність - 16 Вт
• Напруга живлення - 230 В / 50 Гц
• Струм споживання - 0,10 А
• Звуковий тиск - 38 дБ(А)/3 м
• Максимальна робоча температура - 40 °C
• Живлення (тип роботи) - Безперервне
• Рівень захисту - IP-X4
• Вага - 0,45 кг

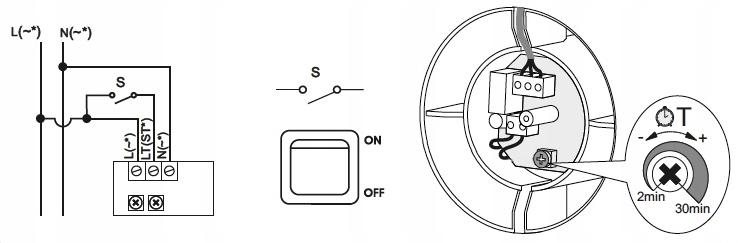

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електроустановкавід вимикача до вентилятора.

• L - Напруга (постійно підключена)
• N - Нейтраль (нуль)
• LT - Напруга (переривається перемикачем)
• S1 - Перемикач

Правильне підключення вентилятора з таймером:

- встановіть потенціометр часу на мінімум (повертайте потенціометр дуже обережно, поки не відчуєте легкий опір, тому що ви можете легко пошкодити потенціометр, обертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім під’єднайте третій дріт до клеми LT (використовуючи, наприклад, жовто-зелений дріт як фазу, яку перериває вимикач, підключивши його відповідним чином до входу вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі. Якщо від вимикача до вентилятора немає тридротової установки, підключити вентилятор із функцією таймера неможливо.

МОНТАЖ

Можливий монтаж тільки у вертикальному положенні (на стіні) безпосередньо до жорсткого вентиляційного каналу з ПВХ (труб білого кольору). ), або до круглого гнучкого каналу. Білі круглі повітроводи з ПВХ і гнучкі повітроводи доступні на інших наших аукціонах.

Електричне підключення та монтаж повинні виконуватися згідно з інструкціями та електричною схемою, що міститься в інструкції з експлуатації.
