НАСТІННИЙ ТА СТЕЛЬНИЙ ВЕНТИЛЯТОР

VENTS QUIET 100 TH

перемикач таймера (таймер) і датчик вологості (гігростат)

ОСНОВНІ ХАРАКТЕРИСТИКИ:

• ДІАМЕТР ТРУБИ - 98 мм (ДЛЯ ТРАНСХОДА 100 мм)
• ВИСОКА ЕФЕКТИВНІСТЬ - МАКС. 97 м3/год
• ВИСОКА ЕНЕРГОЗБЕРЕЖЕННЯ - ЛИШЕ 7,5 Вт
• ГУЧНІСТЬ - 25 дБ(А) / 3 м
• ГІГРОСТАТ - ДАТЧИК ВОЛОГОСТІ - 60 ÷ 90%
• ТАЙМЕР - ТАЙМЕР - 2 ÷ 30 хв.
• СТАНДАРТНИЙ ЗВЕРТНИЙ КЛАПАН, ЩО ЗАБЕЗПЕЧУЄ ПОВОРОТ ПОВІТРЯ (у вигляді заслінок із товстої ПВХ-плівки)ВІДОМИЙ ВИРОБНИК - ВЕНТИЛЯЦІЙНІ ОТВОРИ
• АНТИВІБРАЦІЙНЕ КРЕПЛЕННЯ ДВИГУНА
• АЕРОДИНАМІЧНИЙ РОТОР ЛОПАСТИ (ПЕЛЕРИ)
• ПІДШИПНИКИ СТАНДАРТ

Якщо ви шукаєте оптимально ефективний та енергозберігаючий вентилятор, найновіший продукт від ВЕНТС (провідного виробника вентиляторів на європейський ринок) обов'язково виправдає ваші очікування.очікування. ТИХИЙ вентилятор завдяки спеціальному кріпленню двигуна (антивібраційне гумове кріплення двигуна) і особливій аеродинамічній структурі лопатей пропелера (крильчатки) в поєднання з кульковими підшипниками підшипників у стандартній комплектації забезпечить оптимальну вентиляцію в приміщенні, не створюючи надмірного та дратівливого шуму (як більшість конкуруючих продуктів). Крім того, дуже сучасний і витончений зовнішній вигляд вентилятора, безсумнівно, задовольнить вишуканий смак багатьох користувачів (лицьова панель виготовлена ​​з високоякісного стійкого до УФ-променів ABS).

QUIET FANS ДОСТУПНІ НА ІНШИХ НАШИХ АУКЦІОНАХ

• Quiet 100 Standard
• Quiet 100T Timer
• Quiet 100TH Hygrotimer
• Тихий рух датчика 100TP
• Тихий тяговий перемикач 100В
• Тихий 125 стандартний
• Тихий таймер 125T
• Тихий гігротаймер 125TH
• Quiet 125TP Датчик руху
• Quiet 125V Pull Switch
• Quiet 150 Standard
• Quiet 150T Timer
• Quiet 150TH Hygrotimer< /li>
• Quiet 150TP Датчик руху
• Quiet 150V Pull Switch
• Quiet Extra 150 Standard (підвищена ефективність)
• Quiet Extra 150T Timer (підвищена ефективність) )
• Гігротаймер Quiet Extra 150TH (підвищена ефективність)
• Датчик руху Quiet Extra 150TP (підвищена ефективність)
• Тихий додатковий тяговий перемикач 150 В (підвищена ефективність)

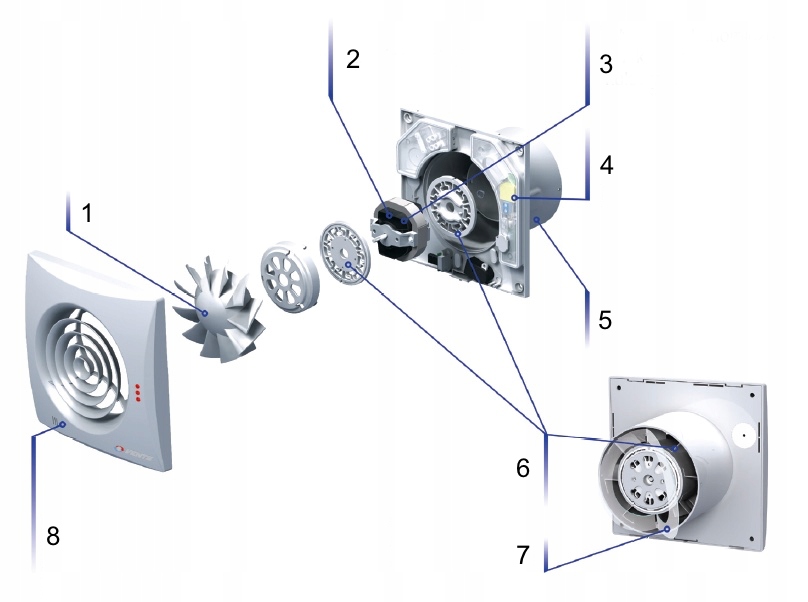

КОНСТРУКЦІЯ ТА ПЕРЕВАГИ ТИХИХ ВЕНТИЛЯТОРІВ

ОПИС

Інноваційний витяжний вентилятор зі стильним дизайном для нового рівня комфорту в душових кімнатах, ванних кімнатах, кухнях та інших житлових приміщеннях. Максимальна ефективність у поєднанні з низьким рівнем шуму забезпечує ідеальний мікроклімат. Монтаж до вентиляційних шахт або підключення до круглого вентиляційного каналу.

ПЕРЕВАГИ

Корпус і робоче колесо виготовлені з високоякісного та міцного пластику, стійкого до УФ-випромінювання. Спеціально розроблений аеродинамічний профіль забезпечує високу ефективність повітря та низький рівень шуму. Компактний дизайн дозволяє встановлювати на стіни та стелю. Малий розмір патрубка для установки у вентиляційну шахту або підключення до круглого вентиляційного каналу. Вентилятор оснащений спеціально розробленим зворотним клапаном для запобігання зворотній тязі та втратам тепла з приміщення, коли вентилятор знаходиться в режимі очікування. Патрубок (з’єднувач) вентилятора має спеціально розроблені повітряні «директори» для зменшення турбулентності повітря, підвищення тиску повітря та зниження рівня шуму. Високий ступінь захисту IP 45забезпечує ідеальне рішення для вентиляції ванної кімнати. Електронні компоненти захищені герметичними кришками з гумовими прокладками.

ПЕРЕВАГИ ДВИГУНА

Низьке споживання енергії завдяки сучасному високоефективному двигуну. Необслуговувані кулькові підшипники, які не потребують змащування, забезпечують понад 40 000 годин безперервної роботи. Двигун встановлений на спеціальні антивібраційні гумові амортизатори для поглинання вібрацій. Двигун оснащений термічним захистом від перегріву.

АВТОМАТИКА

Завдяки використанню датчика вологості (гігростат) і таймер (таймер), вентилятор увімкнеться автоматично, якщо рівень вологості в приміщенні перевищить поріг датчика 60-90% вологості і працюватиме автоматично, поки рівень вологості не знизиться до стандартного рівня - попередньо встановленого на відповідному потенціометрі), після чого вентилятор перейде в режим таймера і продовжить працювати протягом часу, встановленого на таймері.

Завдяки функції таймера (перемикач) вентилятор може працювати в діапазоні часу приблизно від 2 до приблизно 30 хвилин, після вимкнення вентилятора вимикачем (наприклад, від освітлювальної установки).

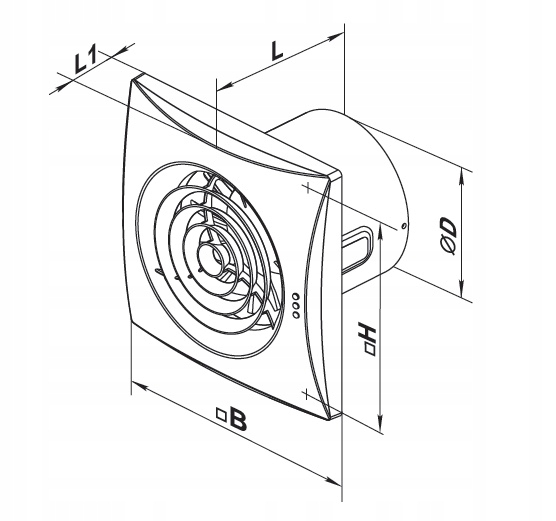

РОЗМІРИ [мм]

ТЕХНІЧНІ ДАНІ та ХАРАКТЕРИСТИКИ

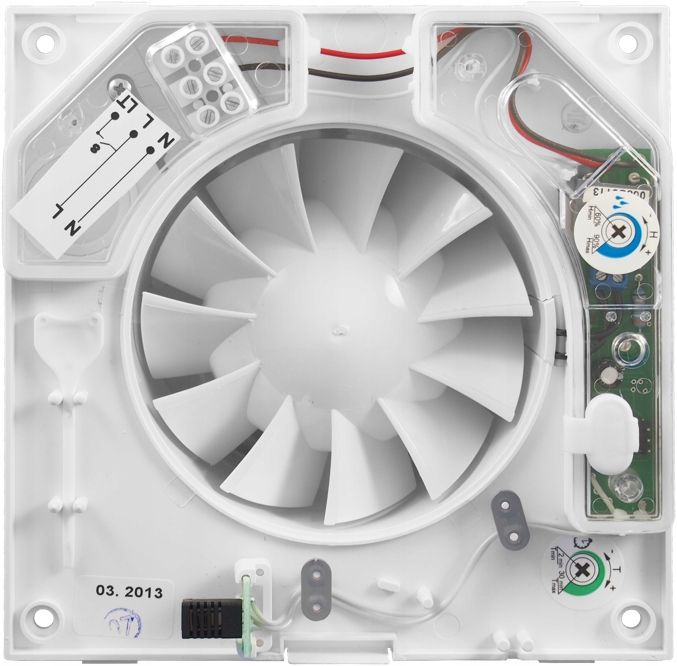

СХЕМА ЕЛЕКТРИЧНОГО ПІДКЛЮЧЕННЯ

Для підключення вентилятора необхідна трипровідна електрична установкавід вимикача до вентилятора.

• S - Перемикач (наприклад, для світла)
• L - Напруга (постійне підключення)
• N - нейтраль (нуль)
• LT - напруга (переривається перемикачем)

Правильне налаштування вентилятора з датчиком вологості:

Під час першого підключення відрегулюйте, як описано нижче:

- встановіть потенціометр часу на мінімум, а потенціометр вологості на максимум (потенціометри слід повертати дуже обережно, поки не відчується легкий опір, оскільки ви можете легко пошкодити потенціометр, обертаючи його навколо власної осі). Потім підключіть клеми L - фаза і N - нуль. Після подачі напруги на це з'єднання вентилятор повинен включитися на кілька секунд і вимкнутися самостійно. Потім, перебуваючи під напругою, ми обережно повертаємо потенціометр вологості ліворуч (проти годинникової стрілки), доки не увімкнеться вентилятор, після чого обережно повертаємо його праворуч. Зараз ми маємо т. зв мінімальний поріг спрацьовування датчика вологості. Звичайно, ми виконуємо все налаштування в приміщенні, де буде встановлено вентилятор.

Якщо у нас трипровідна установка, що йде від вимикача (наприклад, вимикача світла або окремого вимикача) до вентилятора, ми можемо під’єднати третій дріт до клеми LT (використовуючи, наприклад, жовто-зелений дріт як фазу, що переривається вимикачем, шляхом відповідного з’єднання на вході вимикача). Це підключення дозволяє нам використовувати функцію таймера у вентиляторі та вмикати вентилятор на додаток до функції автоматичного гігростату.
