Віконний отвір QAIR 1015

• Регулювання тиску потоку припливного повітря
• Плавне ручне регулювання
• Наповнення, яке поглинає шум ззовні

Технічні дані:

Модель: QAIR 1001

Розміри регулятора потоку: 399x45 мм

Максимальний потік повітря: 35,4 м³/год

Встановлення: ПВХ або дерев'яна дошка у верхній частині вікна

Колір: сірий антрацит RAL 716

В комплекті : Регулятор QAIR 400, плоский кожух для ролет OKZ 300, гвинти, заглушки

Підтверджена ефективність: Національна технічна оцінка

Виробник: HARMANN

Застосування

Основним призначенням вентиляційних отворів QAIR є подача компенсаційного повітря в квартири в системах механічної витяжної вентиляції.

Вентиляційні отвори QAIR схвалені для використання для подачі повітря в приміщення, обладнані гравітаційною, механічною витяжною або гібридною вентиляцією.

Завдяки принципу роботи вентиляційні отвори можуть працювати як у системах постійного потоку, так і в системах, розроблених з змінний потік витяжного повітря (наприклад, витяжні решітки з гігроконтролем або окремі витяжні вентилятори). Їх можна використовувати в житлових будинках, колективних будинках (включаючи готелі), громадських будівлях, офісах і господарських будівлях.

Для чого потрібні віконні вентиляційні отвори?

Посилення вимог до ізоляції перегородок будівель, тобто стін і вікон у нових будинках, а також термомодернізація старих будинків призводять до збільшення герметичності та зменшення обміну між внутрішніми і зовнішнього повітря. Без відповідної системи вентиляції середовище в приміщенні погіршується.

Результатом відсутності доступу свіжого повітря може бути:

• Надмірна вологість у приміщенні - запітнілі вікна, поява чорного нальоту (плісняви ​​та грибка) на стінах або стелі;
• Замало кисню - може спричинити гіпоксію мозку, нездужання. , нудота, втома;
• Накопичення токсинів- виділяється фарбами, меблями, килимами, побутовою хімією та вуглекислим газом (з повітря, що видихається) всередині приміщення.
< /ul>

Акустична ізоляція вентиляційного отвору

Пророблення отворів у віконній конструкції знижує її акустичні властивості. При використанні повітрозабірника QAIR звукоізоляція вікна залишається на тому ж рівні. Конструкція дифузора усуває широкий спектр частот, дозволяючи вам насолоджуватися тишею в кімнатах.

Акустична ізоляція дифузора в положенні:

Спосіб монтажу

Вентилятори QAIR призначені для монтажу у ПВХ або дерев'яні вікна. Монтаж передбачає створення горизонтального вентиляційного отвору у верхній частині вікна за допомогою фрезерного верстата розмірів і форми, як показано на кресленні. Дифузор кріпиться гвинтами.

Насадка, що спрямовує вхідний повітряний потік, повинна бути спрямована вгору, щоб прохолодне повітря, що надходить ззовні, змішувалося з теплим повітрям під стелею, таким чином не викликаючи переохолодження вентильованих приміщень.

Розташування вентиляційного отвору не повинно ускладнювати відкривання або відкидання вікна (у випадку поворотно-відкидних вікон). Оптимальне місце для установки - посередині стулки вікна або ближче до сторони, на якій встановлена ​​ручка. Монтаж занадто близько до петель може пошкодити вентиляційний отвір і стіну.

Після виконання отворів на зовнішній стороні вікон встановіть стандартну витяжку за допомогою шурупів. Встановіть регулятор зсередини.

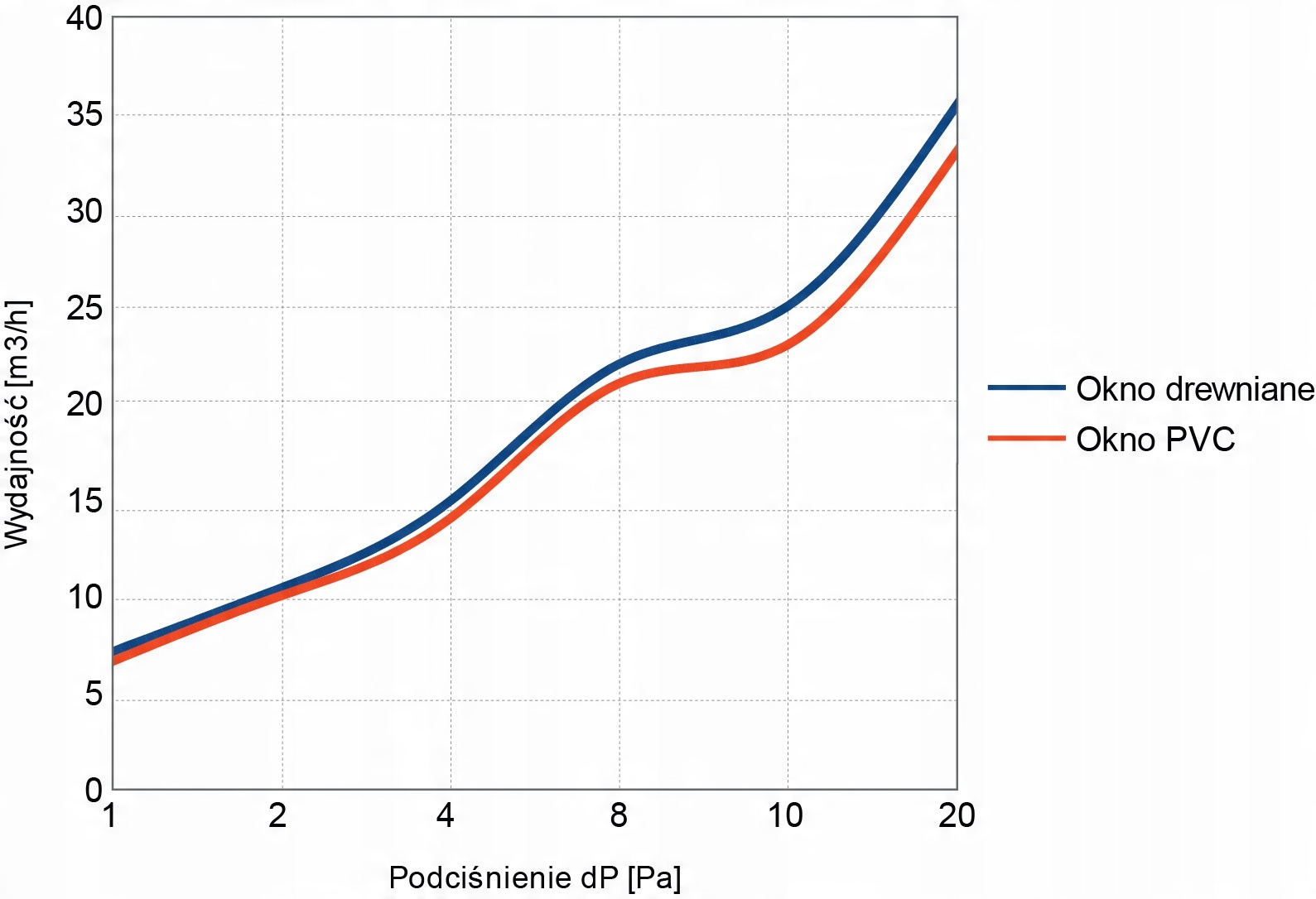

Пропускна здатність

для відкритої ручної заслінки

• При різниці тиску ззовні та всередині будівлі dP= 20 Па ефективність становить 35,4 м³/год;
• Для dP= 10 Па ефективність становить 25 м³/год.

Монтажні секції

включно з розмірами отворів у столярних виробах

УВАГА! У дерев'яних столярних виробах отвори слід робити з нахилом назовні під кутом 12

Розміри регулятора

Розміри зовнішньої витяжки
