ВІДЕОДОМОФОН "BERNSTEIN" VDS-61RU

⭐ Пам'ять зображень (100 фото),

⭐ Унікальний зчитувач безконтактних брелоків 125 кГц (5 брелоків користувача в комплекті),

⭐ підтримка 2 входів (хвіртка та ворота),

⭐ вбудована розетка кнопки виходу в зовнішню касету,

⭐ постійне підсвічування візитки тримач,

⭐ меню польською мовою.

Сімейний відеодомофон "Bernstein" VDS-61RU - ідеальне рішення для користувачів, яким потрібні прості рішення та висока якість. Крім стандартних функцій зв’язку з відвідувачем, огляду камери навколишнього середовища та управління засувом на вході в об’єкт, відеодомофон дає можливість роботи другого виходу, наприклад воріт, автоматичного запису зображення після натискання кнопки виклику відвідувачем або можливість підключення кнопки для виходу з об’єкта.

ВІДЕОІНСТРУКЦІЯ

Посібник показує, як підключити монітор із зовнішньою касетою, а також містить інформацію про підключення електричного замикача та кнопки виходу.

посилання: https ://www.youtube.com/watch?v=Y8ibPXZEtzk

МОНІТОР "BERNSTEIN" VDM-61RU

ХАРАКТЕРИСТИКИ

Монітор hands-free оснащений 7" матрицею з роздільною здатністю 800х480 пікселів. Завдяки ручкам регулювання, розташованим на правій стороні корпусу, можна регулювати гучність розмови, яскравість і насиченість зображення.

За допомогою кнопки, розташованої над ручками, користувач може вибрати одну з 16 доступних мелодій гонгу і, пересуваючи перемикач, змінити її гучність. Крім того, монітор оснащено пам’яттю, яка може зберігати до 100 фотографій.

Сенсорні функціональні кнопки з підсвічуванням на передній панелі дозволяють щоб швидко відповісти на дзвінок, відкрити ворота та хвіртки або швидко сфотографувати людину, яка стоїть перед парканом.

ФУНКЦІЇ КНОПКИ

РЕАЛЬНЕ ФОТО МОНІТОРА (ФОТО БЕЗ ФІЛЬТРІВ ТА ГРАФІЧНОЇ ОБРОБКИ)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: кольоровий TFT-LCD< /li>
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість релейних виходів: 1
• Внутрішня пам'ять зображень : 100 фотографій
• Кількість звукових сигналів: 16
• Вільні руки: Так< /li>
• Мова меню: польська, англійська, німецька, російська
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г): 151 x 214 x 22 мм
• Вага нетто монітора: 401 г

ПІДТРИМКА 2 ВХОДІВ

⭐ Відчинення дверей і воріт з позиції монітора.

⭐ Відчинення воріт із зовнішнього положення касети за допомогою брелока.

ВОРОТНА СТАНЦІЯ "BERNSTEIN" VDC-60RU

ХАРАКТЕРИСТИКИ

Зовнішня касета з фактором захисту IP44, оснащена захисним кожухом, забезпечує правильну роботу відеодомофона в складних погодних умовах.

Вхід у власність можна реалізувати за допомогою проксіміті-зчитувача, що працює в стандарті Unique 125 кГц і підтримує брелоки.

Високоякісна камера забезпечує чудові параметри зображення навіть уночі - завдяки 5 світлодіодів (біле світло) - дозволяють переглядати оточення зовнішньої касети при недостатній інтенсивності освітлення.

Крім того, на візитниці встановлено підсвічений тримач зовнішньої панелі.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (режим очікування / робота ): 1,2 Вт / 3 Вт
• Роздільна здатність зображення: 700 TVL
• Горизонтальний кут огляду камери: 46º
• Тип датчика камери: Кольоровий 1/4'' CMOS
• Час активації блоку: 3 с
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Кількість релейних виходів: 1
• Спосіб монтажу зовнішня касета .: Поверхневий монтаж
• Нічне освітлення: 5 світлодіодів (біле світло) з частиною сутінки
• Проксіміті-зчитувач: Так
• Захисний кожух: Так
• Фактор захисту : IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Розміри зовнішньої касети. (В x Ш x Г): 157 x 82 x 62 мм
• Вага нетто касети: 225 г

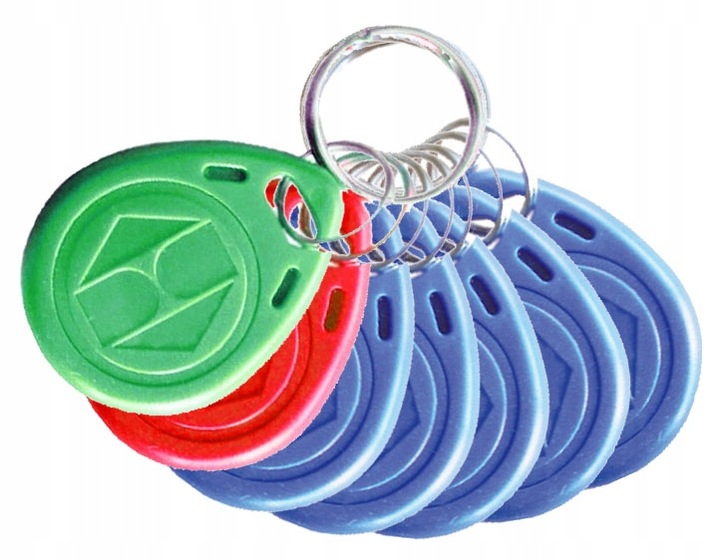

PROXIMITY KEYS

У комплекті 7 брелоків, що працюють в стандарті Unique 125 kHz. Для вашої зручності вони позначені кольором:

• 1x зелений - брелок для програмування - додавання
• 1x червоний - брелок для програмування - видалення
• 5x blue - брелоки користувача

Фото брелоків наведено для ілюстрації лише для цілей. Брелоки, що входять до комплекту, можуть дещо відрізнятися від зображених на фото.

ЗМІСТ НАБОРУ

• 1x - монітор із монтажною рамою
• 1x - зовнішня касета з дахом
• 2x - мережевий адаптер 12 В постійного струму
li>
• li>
• 5x - Безконтактний брелок користувача
• 2x - Брелок для програмування
• 2x - Набір монтажних шпильок
• 1x - Посібник користувача польською мовою< /li>

СХЕМА ПІДКЛЮЧЕННЯ

ЧАСТІ ЗАПИТАННЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можу я придбати додаткові брелоки та картки?

До пристрою можна додати додаткові брелоки та картки. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (видалення).

5. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

6. Чи потребує електрозабій додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету (затвор живиться від зовнішньої касети).

7. Який електричний замикач використовувати для даного відеодомофона?

Комплект справно працює зі слабкострумовим замикачем, симетричним, універсальним, без пам'яті. Наприклад, RE-31G2, RE-32G2.
