ДВОСІМЕЙНИЙ ВІДЕОДОМОФОН

"EURA CONNECT" VDA-05A3 + VDA-92A3

⭐ пам'ять зображень (100 фото),

⭐ інструкція функція фотозйомки ,

⭐ зчитувач безконтактних брелоків (включено 5 брелоків),

⭐ підтримка 2 входів (ворота та ворота),

⭐ 16 мелодії дзвінка на вибір,

⭐ накладна касета з дахом,

⭐ меню польською мовою.

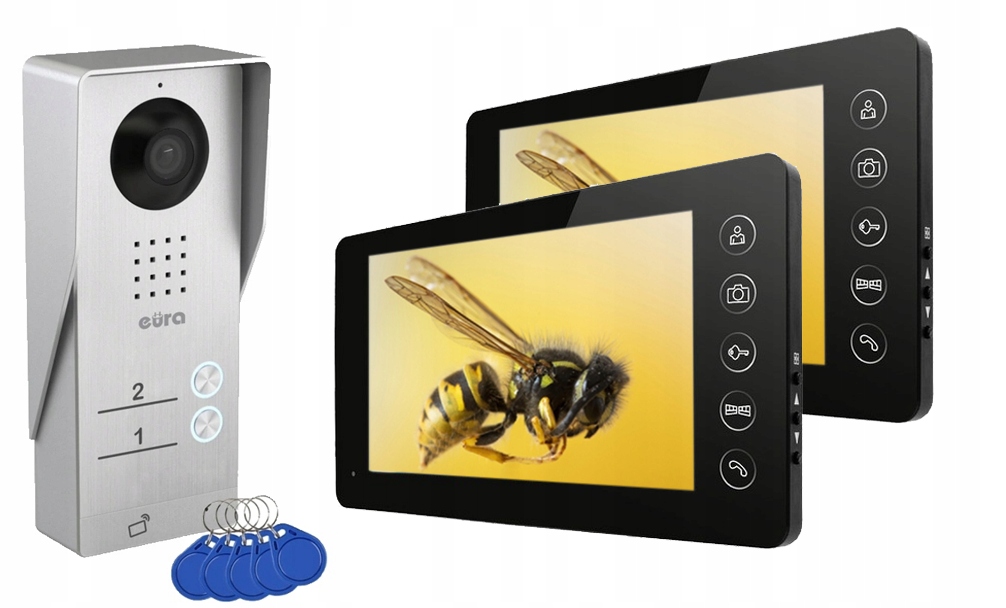

Відеодомофон на дві сім'ї з серії Eura Connect - ідеальне рішення для користувачів, які шукають пристрої, які контролюють зону входу у власність. Набір складається з двох моніторів VDA-05A3, зовнішньої касети VDA-92A3 і трьох мережевих адаптерів DC 12V - VZA-63A3. Відеодомофон дозволяє спілкуватися з відвідувачем, переглядати камеру оточення та керувати засувом на вході в об’єкт.

ЛІДЕР СПОЖИВЧОЇ ЯКОСТІ 2023

У 2023 році відеодомофони «Євра» були нагороджені золотою емблемою Лідера споживчої якості в номінації «Відеодомофони та домофони».

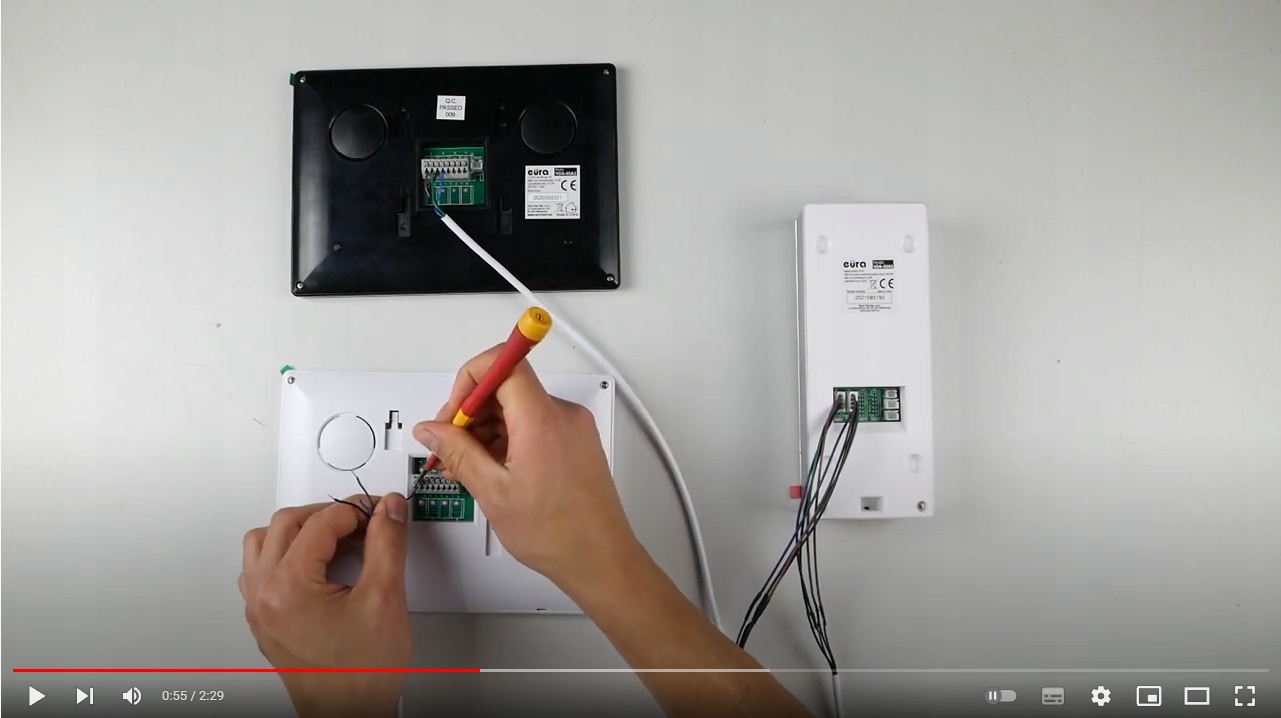

ВІДЕОІНСТРУКЦІЯ

https://www.youtube.com/watch?v=hO4VNN6dWEg

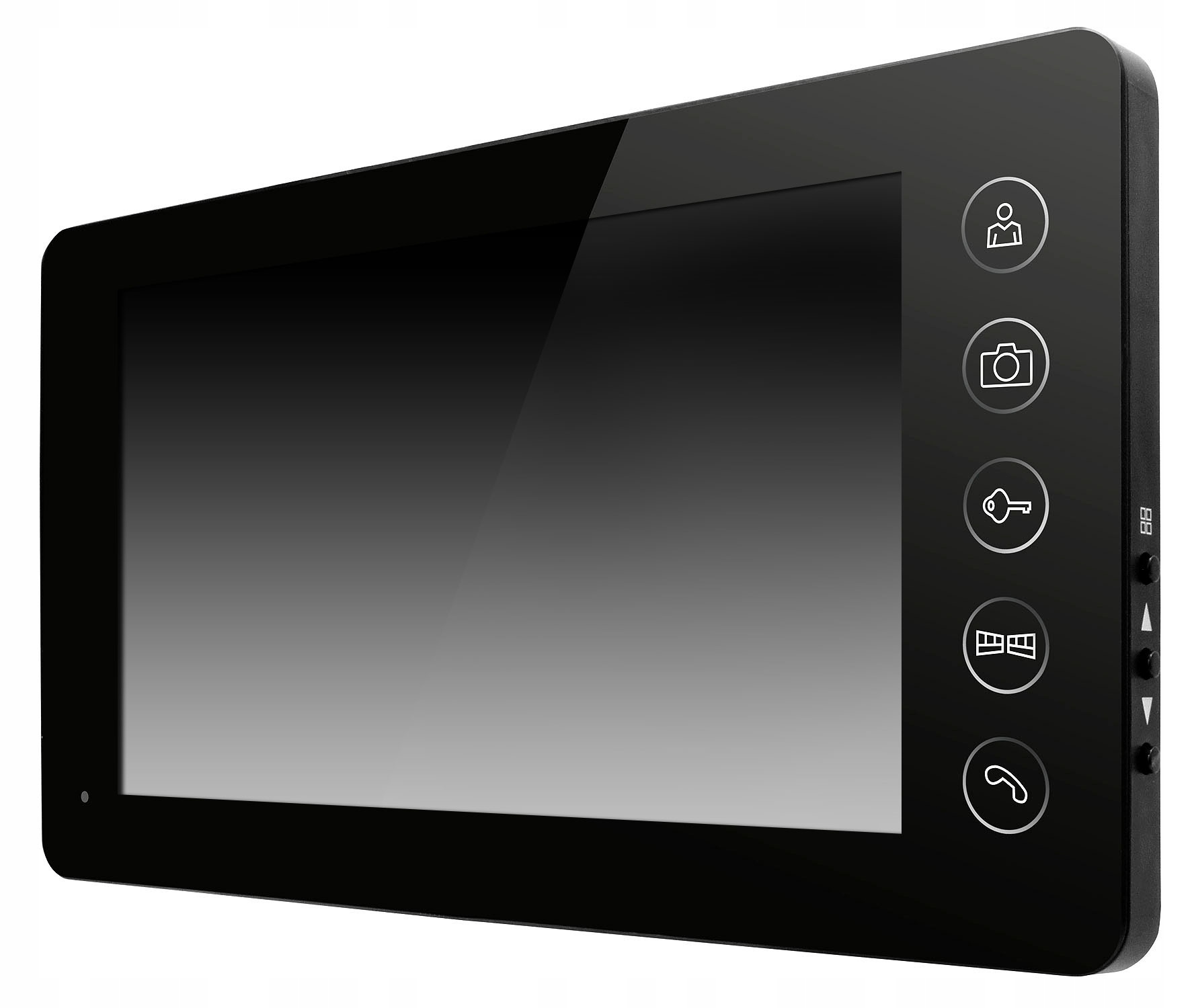

МОНІТОР VDA-05A3

Монітор hands-free оснащений 7" матрицею з роздільною здатністю 800х480 пікселів. Завдяки ручкам регулювання, розташованим на правій стороні корпусу, можна регулювати гучність розмови, яскравість і насиченість зображення.

За допомогою кнопки, розташованої над ручками, користувач може вибрати одну з 16 доступних мелодій гонгу і, пересуваючи перемикач, змінити її гучність. Крім того, монітор оснащено пам’яттю, яка може зберігати до 100 фотографій.

Надійні механічні функціональні кнопки, розташовані на передній панелі, дозволяють швидка відповідь на дзвінок, відкриття воріт або огляд фотографій, що зберігаються в пам'яті пристрою.

ФУНКЦІЇ КНОПКИ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Кількість з’єднувальних кабелів: 4
• Кількість підтримуваних виходів: 1
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: Кольоровий TFT-LCD
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість звукових мелодій: 16< /li>
• Вільні руки: Так
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (Ш x Ш x Г): 141 x 209 x 19 мм
• Вага нетто монітора: 300 г

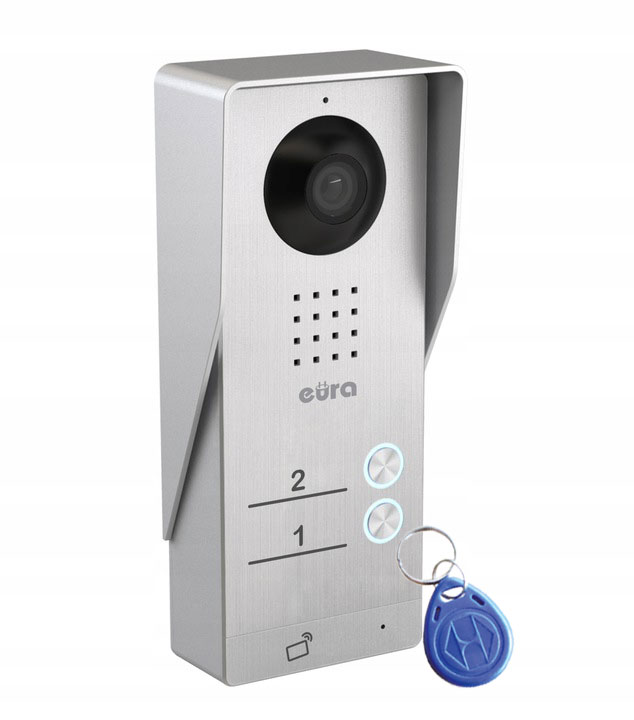

ЗОВНІШНЯ КАСЕТА VDA-92A3

Двосімейна зовнішня касета Eura VDA-92A3 оснащена 6 білими світлодіодами та сутінковим датчиком, що дозволяє непомітно спостерігати за ніч . Касета оснащена камерою запису зображення з роздільною здатністю 500 ТВЛ з об'єктивом з кутом огляду 60°. Вхід до помешкання можливий за допомогою безконтактних брелоків.

Зовнішня касета виготовлена ​​з алюмінієвого сплаву, який разом із захисним дахом забезпечує її стійкість до несприятливих погодних умов. умови. Призначений для поверхневого монтажу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Кількість з’єднувальних кабелів: 4
• Кількість обслуговуваних приміщень: 2
• Вихідна напруга для електромагнітного замку: 12 В постійного струму + необхідно підключити джерело живлення до касети
• Потужність зовнішньої касети (режим очікування / робота): 1,2 Вт / 6 Вт
• Роздільна здатність зображення: 500 TVL
• Горизонтальний кут огляду камери: 60º
• Камери типу сенсора: Кольоровий CMOS 1/4''
• Час активації фіксатора: 1 ~ 5 с
• Матеріал корпусу: Алюмінієвий сплав
• Спосіб кріплення зовнішньої касети: Поверхневий монтаж
• Нічне освітлення: 6 Світлодіоди (інфрачервоні) з част сутінки
• Проксіміті-зчитувач: Так
• Коефіцієнт захисту: IP44
• Діапазон температур робота з касетою: -18ºC ~ +40ºC

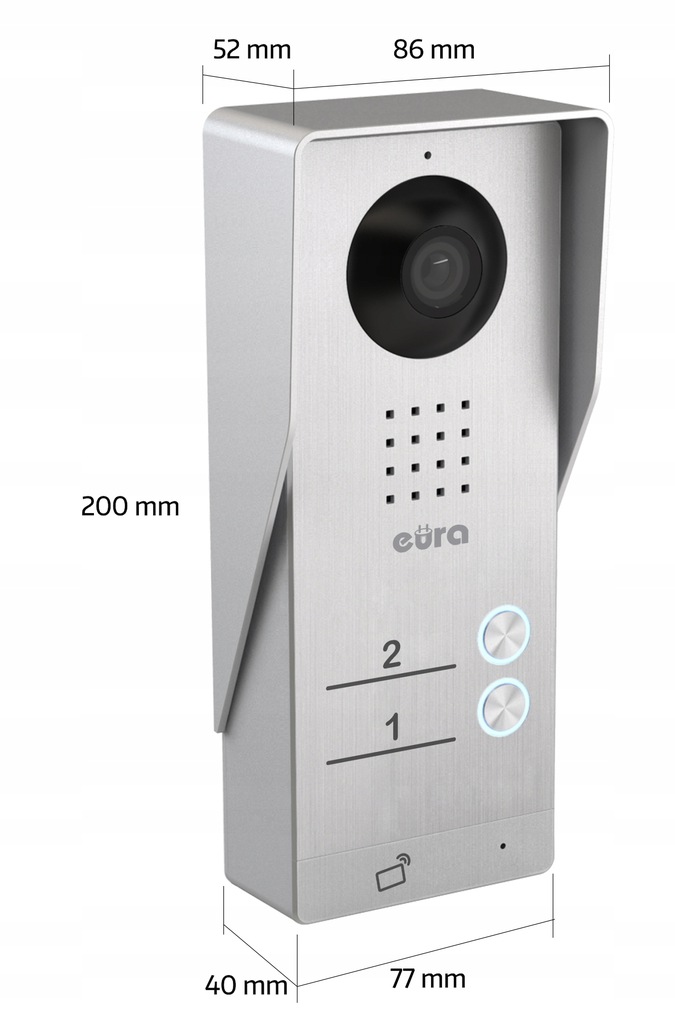

• Розміри зовнішньої касети. (В x Ш x Г): 198 x 82 x 52 мм
• Вага нетто касети: прибл. 500 г
< /ul >

На додаток до 5 брелоків, які використовуються для відкриття майна, касета містить головні брелоки, які використовуються для програмування пристрою!

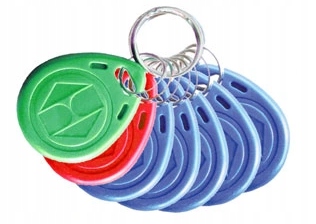

PROXIMITY KEYS

У комплекті 7 брелоків, що працюють в стандарті Unique 125 kHz. Для вашої зручності вони позначені кольором:

• 1x зелений - брелок для програмування - додавання
• 1x червоний - брелок для програмування - зняття
• 5x blue - брелоки користувача

Увага! Деякі набори можуть містити 7 синіх брелоків, у цьому випадку функціональні позначки такі:

• 1x синій з написом "ДОДАТИ" - брелок для програмування - додавання
• 1x синій з написом "DELETE" - брелок для програмування - видалення
• 5x синій з написом "USER" - брелоки для користувачів

*Зверніть увагу, що поточна фотографія брелоків призначена лише для ілюстрації. Брелоки, що входять до комплекту, можуть відрізнятися від зображених на фото.

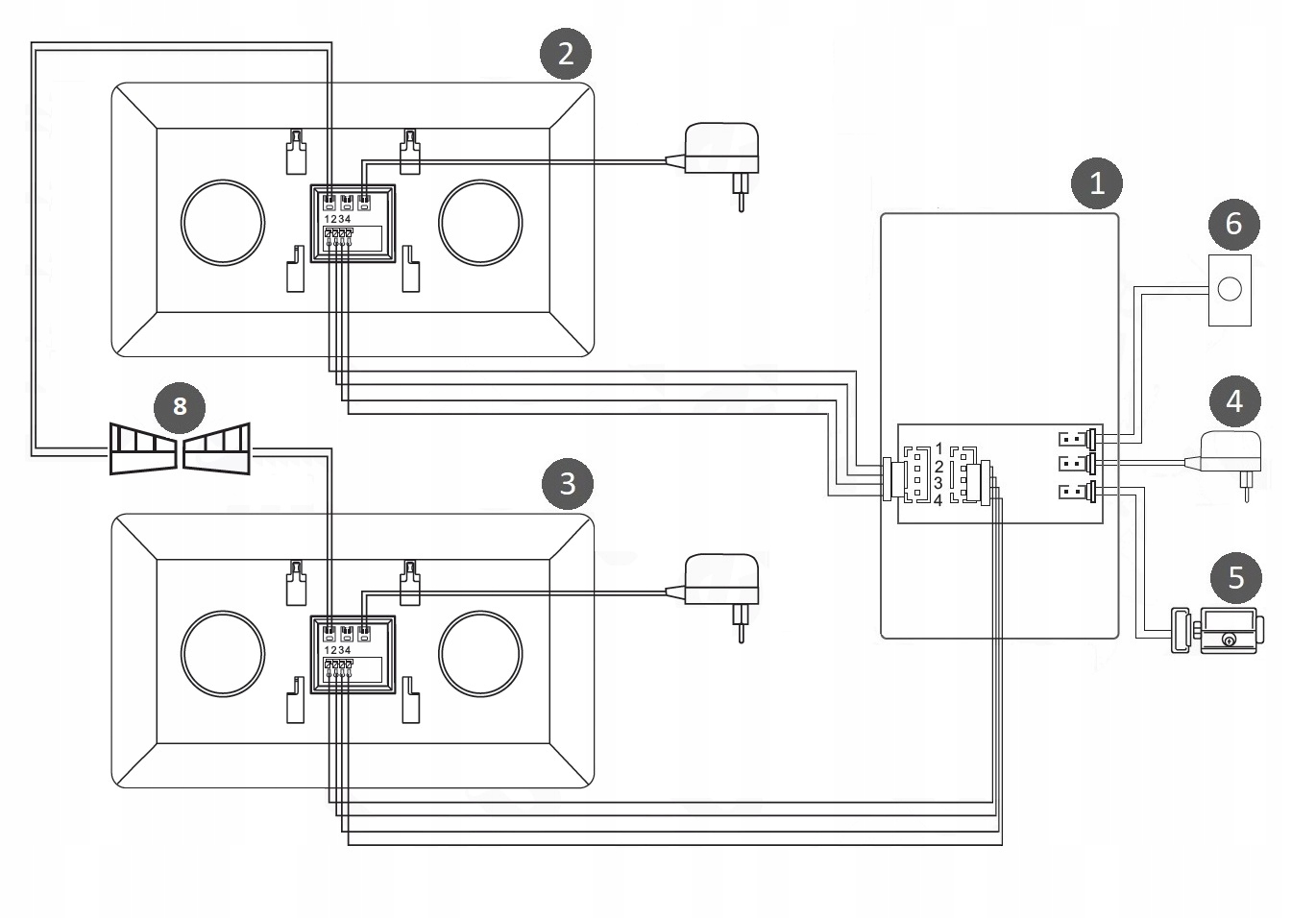

СХЕМА ПІДКЛЮЧЕННЯ

ЛЕГЕНДА

ДОДАТКОВА ІНФОРМАЦІЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0,5 мм2

• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

5. Чи можу я придбати додаткові брелоки та картки?

Додаткові брелоки та картки можна додати до пристрою. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (видалення).
