ЕЛЕГАНТНИЙ ВІДЕОДОМОФОН - BERNSTEIN VDS-60RU

• пам'ять зображень (100 фотографій),
• унікальний зчитувач безконтактних брелоків 125 кГц (включено 5 брелоків користувача),
• підтримка 2 входів (хвіртка та ворота),
• вбудована розетка для кнопки виходу в зовнішню касету,
• постійне підсвічування візитки тримач,
• меню польською мовою.

Сімейний відеодомофон "Bernstein" VDS-60RU - ідеальне рішення для користувачів, яким потрібні прості рішення та висока якість. Окрім стандартних функцій зв’язку з відвідувачем, огляду камери навколишнього середовища та керування засувом на вході в об’єкт, відеодомофон забезпечує роботу другого виходу, наприклад воріт, автоматичний запис зображення після натискання кнопки виклику. відвідувачем або можливість підключення кнопки для виходу з об’єкта.

ВІДЕОІНСТРУКЦІЇ

Посилання: https://www.youtube.com/watch?v=DIUfNINQMF0

ЗМІСТ:

• 00:06 Підключення монітора та зовнішньої касети
• 00:48 Підключення кнопки EXIT
• 00:58 Підключення електромагнітного замок
• 01:06 Підключення другого входу (наприклад, воріт)
• 01:22 Увімкнення живлення комплекту
• 01:33 Ведення розмови
• 01:55 Огляд навколишньої дверної станції
• 02:22 Звільнення електромагнітного замка
• 02:49 Відкриття воріт з позиції монітора
• 03: 06 Зняття блокування за допомогою кнопки EXIT
• 03:14 Вхід через безконтактні брелоки
• 03:28 Функції монітора

ЗМІСТ НАБОРУ

• 1x - монітор із монтажною рамою
• 1x - зовнішня касета з дахом
• 2x - мережевий адаптер 12 В постійного струму
li>
• li>
• 5x - Безконтактний брелок користувача
• 2x - Брелок для програмування
• 2x - Набір монтажних шпильок
• 1x - Посібник користувача польською мовою< /li>

МОНІТОР

Монітор hands-free оснащений 7" матрицею з роздільною здатністю 800x480 пікселів. Завдяки ручкам регулювання, розташованим на правій стороні корпусу, можна регулювати гучність розмови, яскравість і насиченість зображення.

За допомогою кнопки, розташованої над ручками, користувач може вибрати одну з 16 доступних мелодій дзвінка і, пересуваючи перемикач, змінити її гучність. Крім того, монітор оснащено пам’яттю, яка може зберігати до 100 фотографій.

Надійні механічні функціональні кнопки, розташовані на передній панелі, дозволяють швидка відповідь на дзвінок, відкриття воріт або огляд фотографій, що зберігаються в пам'яті пристрою.

ОПИС ФУНКЦІОНАЛЬНИХ КНОПОК:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: кольоровий TFT-LCD
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість релейних виходів: 1
• Внутрішнє зображення пам'ять: 100 фотографій
• Кількість звукових сигналів: 16
• Вільні руки: Так
• Мова меню: польська, англійська, німецька, російська
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г): 151 x 214 x 22 мм
• Вага нетто монітора: 401 г

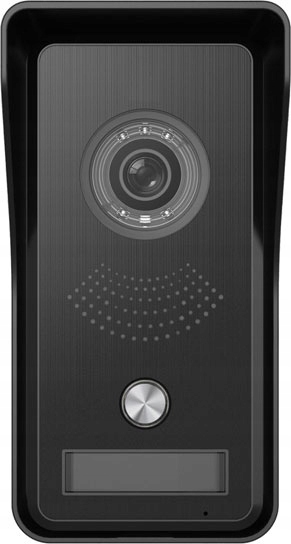

ЗОВНІШНЯ КАСЕТА

Зовнішня касета з ступенем захисту IP44 оснащена захисним кожухом, що забезпечує правильну роботу відеодомофона в складних погодних умовах.

Вхід на територію може бути реалізований за допомогою проксіміті-зчитувачапрацює в стандарті Unique 125 kHz і підтримує брелоки.

Високоякісна камера забезпечує чудові параметри зображення , також уночі - завдяки 5 світлодіодам (біле світло) - що дозволяє переглядати оточення зовнішньої касети, коли інтенсивність світла недостатня.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (режим очікування / робота ): 1,2 Вт / 3 Вт
• Роздільна здатність зображення: 700 TVL
• Горизонтальний кут огляду камери: 46º
• Тип датчика камери: Кольоровий 1/4'' CMOS
• Час активації блоку: 3 с
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Кількість релейних виходів: 1
• Спосіб монтажу зовнішня касета .: Поверхневий монтаж
• Нічне освітлення: 5 світлодіодів (біле світло) з част. сутінки
• Проксіміті-зчитувач: Так
• Захисний кожух: Так
• Фактор захисту : IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Розміри зовнішньої касети. (В x Ш x Г): 157 x 82 x 62 мм
• Вага нетто касети: 225 г

PROXIMITY KEYS

У комплекті 7 брелоків, що працюють в стандарті Unique 125 kHz. Для вашої зручності вони позначені кольором:

• 1x зелений - брелок для програмування - додавання
• 1x червоний - брелок для програмування - зняття
• 5x blue - брелоки користувача

Увага! Деякі набори можуть містити 7 синіх брелоків, у цьому випадку функціональні позначки такі:

• 1x синій з написом "ДОДАТИ" - брелок для програмування - додавання
• 1x синій з написом "DELETE" - брелок для програмування - видалення
• 5x синій з написом "USER" - брелоки для користувачів

*Зверніть увагу, що поточна фотографія брелоків призначена лише для ілюстрації. Брелоки, що входять до комплекту, можуть відрізнятися від зображених на фото.

СХЕМА ПІДКЛЮЧЕННЯ

ДОДАТКОВА ІНФОРМАЦІЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можу я придбати додаткові брелоки та картки?

До пристрою можна додати додаткові брелоки та картки. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (видалення).

5. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

6. Чи потребує електрозабій додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету (затвор живиться від зовнішньої касети).
