ВІДЕОДОМОФОН WiFi AHD

• мобільний додаток з меню польською мовою - iOS/Android - Tuya
• монітор з Wi-Fi з екраном 7", пам'ять зображень, відкриття 2 входи (хвіртка, ворота),
• камера Hikvision Full HD,
• чорна зовнішня касета з підсвічуванням кодера та зчитувачем RFID
• 2 брелоки в комплекті!
• li>

MONITOR VDA-00C5

Пристрій має вбудований модуль WiFi, що дозволяє працювати з пристроєм за допомогою програми Tuya, доступної для платформ Android та iOS. Після натискання кнопки виклику на зовнішній касеті здійснюється паралельний дзвінок на монітор і смартфон, оснащений мобільним додатком, завдяки якому можна відповідати на дзвінки, керувати електромагнітним замком і оператор шлюзу, фотографуйте та записуйте відео під час розмови.

Монітор пристрою дозволяє зберігати зображення або записувати відео на картку micro SD з максимальною ємністю 32 ГБ.

Відеосигнал із використанням AHD дозволяє монітору працювати з роздільною здатністю 1024x 600 dpi, забезпечуючи найвищу якість зображення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: CVBS, CVI, TVI, AHD
• Кількість з’єднувальних проводів: 4
• Кількість підтримуваних виходів: 2
• Активація блокування часу: 2 с
• Енергоспоживання монітора - режим очікування / робота: 3 Вт / 7 Вт
• Екран монітора розмір: 7 дюймів
• Тип екрана: Кольоровий TFT-LCD
• Роздільна здатність екрана: 1024 × 600 пікселів< /b >
• Типи виходів: Н.О. контакт Макс. 24 В постійного струму/ 1 A
• Кількість звукових сигналів: 10
• Вільні руки: Так
• Вбудований модуль WiFi: Так
• Макс. потужність випромінювання: <10 мВт
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г) ): 144 x 236 x 19 мм
• Вага нетто монітора: 405 г

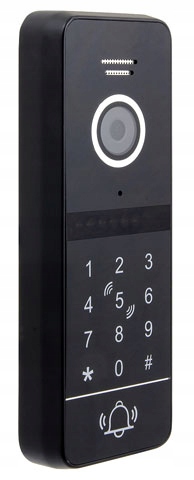

VDA-50C5 ЗОВНІШНЯ КАСЕТА

Поверхнева зовнішня касета ідеально підходить для вузького стовпа. Виготовлена ​​з алюмінієвого сплаву і стійка до атмосферних опадів.

Касета оснащена камерою запису зображення з роздільною здатністю 960p. з об’єктивом із горизонтальним кутом огляду 120º та вертикальним полем огляду 60º.

Вхід на територію може бути досягнутий за допомогою proximity reader з підтримкою брелоків і карт, що працюють у стандарті Mifare 13.56 MHz або шифрувальник після введення PIN-коду. Крім того, зовнішня касета має інфрачервоне нічне освітлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Енергоспоживання зовнішньої касети (режим очікування / робота): 1,2 Вт / 5 Вт
• Метод касети установка зовнішня: Поверхня
• Кількість обслуговуваних приміщень: 1
• Роздільна здатність зображення: 960p< /li>
• Тип датчика камери: Кольоровий CCD 1/3''
• Захисний кожух: Ні
• Матеріал корпус: Алюмінієвий сплав
• Типи виходів: Вихід 1: Н.З. реле & ДА. 1A/ 24VDC
• Кут огляду камери по горизонталі/вертикалі: приблизно 60º/120º
• Нічне освітлення: ІЧ-світлодіоди
• Коефіцієнт захисту зовнішньої касети: IP65
• Температурний діапазон роботи касети: -20ºC ~ +50ºC< /li >
• Розміри зовнішньої касети. (В x Ш x Г): 133 x 48 x 19 мм
• Вага нетто касети: 245 г

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Призначено для систем (4в1): HD-CVI / HD-TVI / AHD / CVBS
• Датчик зображення : високопродуктивна CMOS 2 Мпікс.
• Макс. роздільна здатність: 1920 x 1080 (2 Mpx)
• Швидкість: макс. 25 кадрів/с при 2 Мпікс
• Об’єктив: 2,8 мм
• Кут огляду: 103°
• Діапазон освітлення: До 20 м
• Чутливість: 0 люкс (ІЧ увімкнено)
• День/ніч: ТАК
• Механічний інфрачервоний фільтр (ICR): ТАК
• Функції: день/ніч, NR, DWDR, AGC, BLC
• Чорне скло: ТАК
• Корпус: IP66 (стійкий до погодних умов, вологи)
• Зовнішній корпус: ТАК
• Робоча температура: -40°C...+60 ° C
• Живлення: 12 В постійного струму (блок живлення не входить)
• Енергоспоживання: макс. . 4 Вт
• Розміри: 165 x 62 x 58 мм
• Вага: 0,4 кг

Увага! При підключенні до відеодомофона VDP-00C5 камера буде виводити зображення в стандарті CVBS.

СКЛАД НАБОРУ:

• 1x монітор VDA-00C5 білий
• 1x камера Hikvision HWT-B120-M
• 1x зовнішня касета VDA-50C5
• 1x кутова рама для кріплення касети
• 2x рама для кріплення монітора
• 3x мережевий адаптер живлення
• 2x набір кабелів із роз’ємами
• li>
• 3x набір монтажних шпильок і гвинтів
• 2x брелок Proximity

СХЕМА ПІДКЛЮЧЕННЯ

ДОДАТКОВА ІНФОРМАЦІЯ

1. Мобільний додаток працює тільки в локальній мережі чи з будь-якої точки світу?

Монітор відеодомофона має вбудований модуль WiFi, який підключається до роутера в локальній мережі. Проте мобільний додаток працює з будь-якої точки світу за умови, що телефон має доступ до Інтернету.

2. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

3. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

4. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP65, тому він може бути підданий впливу погодних умов.

5. Чи можу я придбати додаткові брелоки та картки?

Додаткові брелоки та картки можна додати до пристрою. Зчитувач пристрою працює в стандарті Mifare 13,56 МГц.

6. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

7. Чи потребує електрозабій додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету (затвор живиться від зовнішньої касети).
