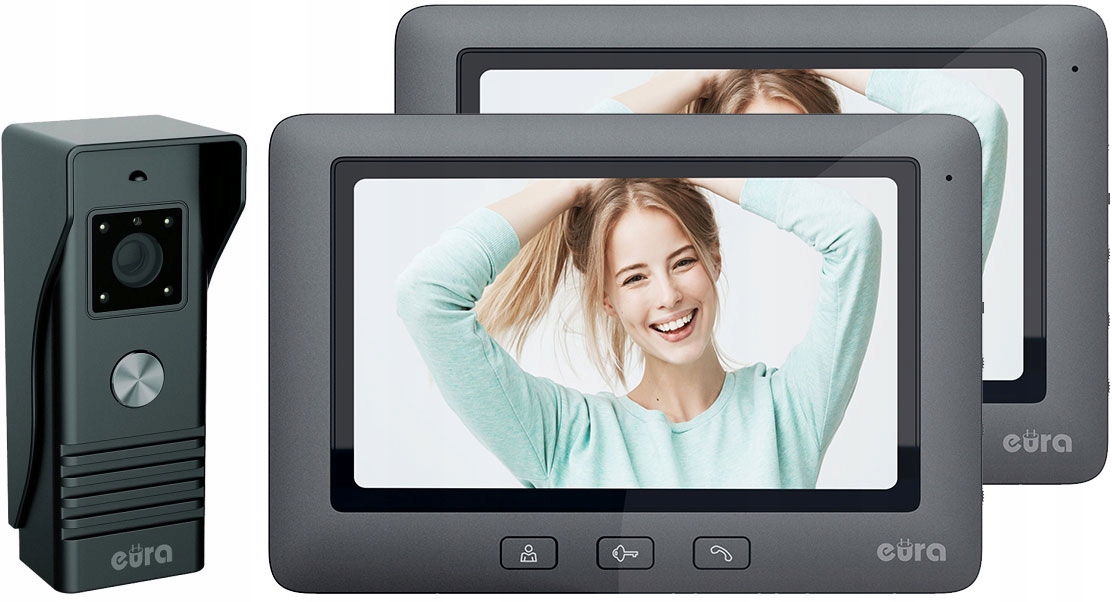

ВІДЕОДОМОФОН "ЄВРА" VDP-45A3 ALPHA

З ДОДАТКОВИМ МОНІТОРОМ "ЄВРА" VDA-45A3

⭐ звільнення електроклавішки на воротах

⭐ 16 мелодій дзвінка на вибір

⭐ налаштування параметрів зображення

⭐ касета з дахом, стійка до погодних умов

⭐ навколишнє освітлення камери

⭐ Блок живлення VZA -63A3 в комплекті

ЛІДЕР СПОЖИВЧОЇ ЯКОСТІ 2023

У 2023 році відеодомофони торгової марки «Євра» були нагороджені золотою емблемою Лідера споживчої якості в номінації «Відеодомофони та домофони».

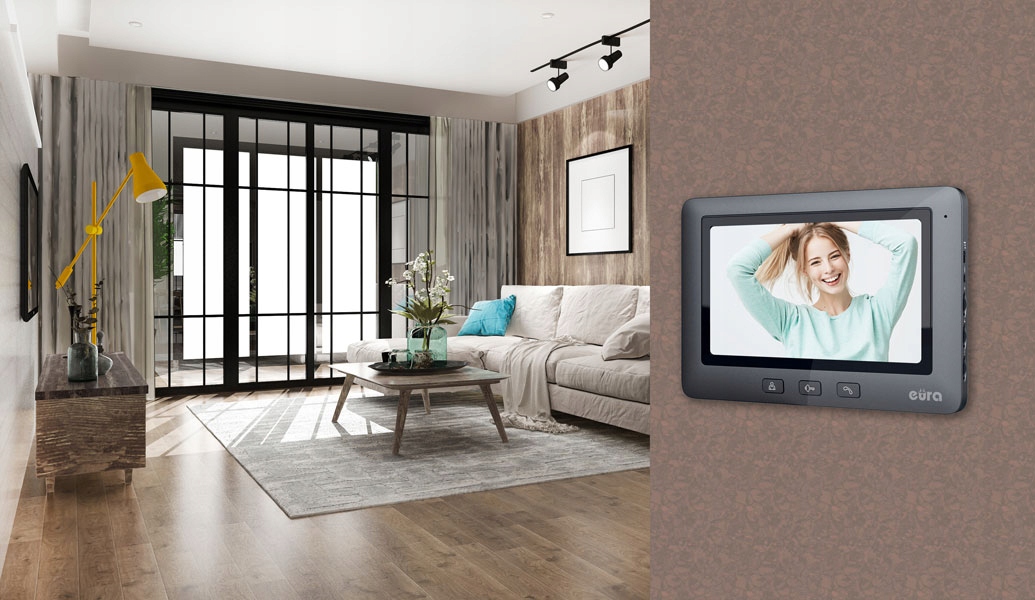

МОНІТОР "EURA" VDA-45A3

Монітор hands-free оснащений ручками регулювання, які дозволяють регулювати гучність розмови, яскравість і насиченість зображення. За допомогою кнопки над ними користувач може вибрати одну з 16 доступних мелодій гонгу та, переміщаючи перемикач, змінити її гучність.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Кількість з’єднувальних проводів: 4 < /li>
• Кількість підтримуваних приміщень: 1
• Кількість підтримуваних виходів: 1
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана : Кольоровий TFT - LCD
• Роздільна здатність екрана: 800 × 480 пікселів
• Кількість звукових мелодій: 16
• Вільні руки: Так
• Діапазон робочих температур монітора: 0ºC ~ +40ºC
• Розміри монітора (В x Ш x Г): 141 x 209 x 19 мм
• Вага нетто монітора: 400 г

КАСЕТА ЗОВНІШНЯ "ЄВРА" VDA-78A3

Зовнішня касета, оснащена захисним кожухом, з фактором захисту IP44, забезпечує коректну роботу відеодомофона навіть у складних погодних умовах. Високоякісна камера забезпечує відмінні параметри зображення навіть вночі - завдяки 4 світлодіодам, які дозволяють переглядати оточення зовнішньої касети при недостатній інтенсивності освітлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (очікування / робота): 0,2 Вт / 5 Вт< /li>
• Роздільна здатність зображення: 700 TVL
• Горизонтальний кут огляду камери: 50º
• Тип датчика камери: Кольоровий CMOS 1/4''
• Час активації фіксатора: 3 ~ 5 с
• Матеріал корпусу: Пластик
• Спосіб кріплення зовнішньої касети: Поверхневий монтаж
• Нічне освітлення: 4 світлодіоди - біле світло
• Захист купола: Так
• Коефіцієнт захисту: IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Зовнішні розміри касети. (В x Ш x Г): 127 x 51 x 47 мм
• Вага нетто касети: 185 г

СХЕМА ПІДКЛЮЧЕННЯ

ЛЕГЕНДА:

• А. Джерело живлення 12 В постійного струму (до 15 м 1 А, понад 15 м потрібне більш потужне джерело живлення)
• B. Зовнішня касета
• C. Електричний удар (електромагнітний затвор)
• D. Монітор
• E. Джерело живлення DC 12V
• F. Монітор

Примітка: Якщо у вас є електроустановка з кабелями понад 15 м, рекомендується замінити блок живлення на звичайний з потужністю не менше 4,5 А)

ЧАСТІ ЗАПИТАННЯ

1. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

2. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

3. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

4. Чи можна використовувати блок живлення на DIN-рейку?

Так, блок живлення повинен мати можливість регулювання струму та мати потужність не менше 4,5 А.
