WiFi ВІДЕОДОМОФОН

"BERNSTEIN" VDS-72RU

• мобільний додаток з меню польською мовою - Tuya
• WiFi монітор з екраном LCD 7 '',
• відкриття 2 входів (ворота, хвіртка),
• роздільна здатність камери Full HD 1080p,
• тримач для візиток з підсвічуванням,
• широкий кут огляду камери по горизонталі/вертикалі 110º/60º,
• пам'ять зображень (кардрідер SD),
• детектор руху.

ПІДТРИМКА ПО ВСЬОМУ СВІТУ

Безкоштовна програма Tuyaдоступна для iOS і Android, що дозволяє:

• отримання вхідних дзвінків,
• перегляд зображення оточення зовнішньої камери,
• відпускання ригеля та відкриття воріт (як після отримання дзвінка, так і в режимі попереднього перегляду) ),
ручне збереження фотографій або запис відео з попереднього перегляду розмови,
• перегляд історії викликів,
• вибір мелодії дзвінка з пам’яті телефону.

ВІДЕОІНСТРУКЦІЯ

⭐ НАЛАШТУВАННЯ ЗА ДОПОМОГОЮ ПРОГРАМИ

Перейдіть за адресою: https://www .youtube.com/watch?v= ZdUDSXB13hI

МОНІТОР "BERNSTEIN" VDS-70RU AHD

ХАРАКТЕРИСТИКИ

Монітор "Bernstein" VDS-70RU з діагоналлю екрана 7" має вбудований модуль WiFi, що дозволяє керувати пристроєм за допомогою Додаток Tuya доступний для платформAndroid та iOS.

Після натискання кнопки дзвінка на зовнішній касеті монітор і смартфон оснащені додатком викликаються одночасно, завдяки чому можна приймати дзвінки, керувати електромагнітним замком та приводом воріт, вручну фотографувати та записувати відео під час розмови.

Монітор дозволяє регулювати гучність розмови, яскравість і насиченість зображення. За допомогою кнопки, розташованої над ручками, користувач може вибрати 1 із 16 доступних мелодій дзвінка та, пересуваючи перемикач, змінити її гучність.

Крім того, пристрій має SD-карту слот, що дозволяє працювати з картками b>до 128 Гб, призначеними для запису фотографій відвідувачів або виявлених після виявлення руху.

ФУНКЦІЇ КНОПОК СВІТЛЕННЯ

ПАМ'ЯТЬ ЗОБРАЖЕНЬ

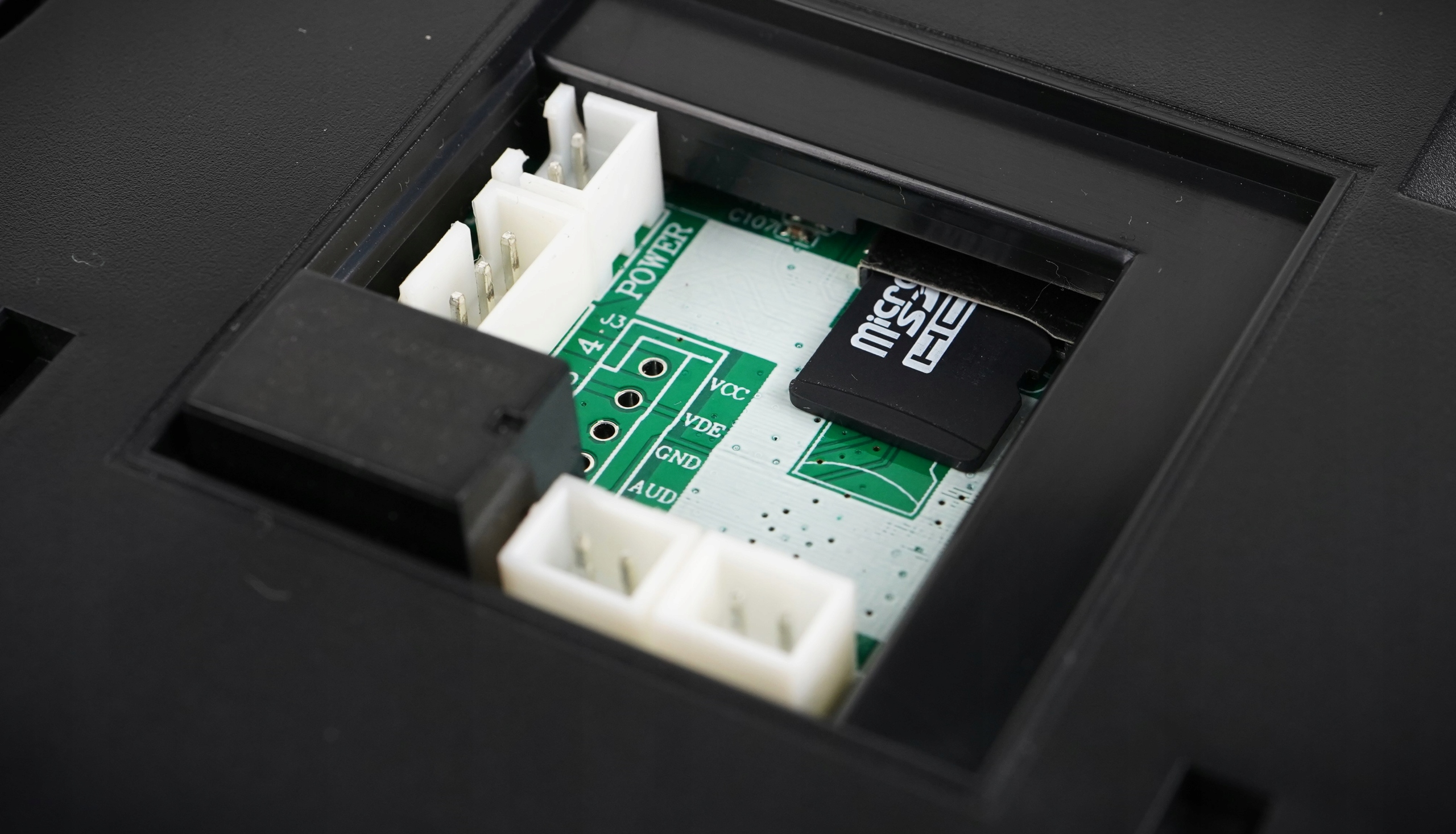

Монітор має слот для SD-карти, що дозволяє встановити карту пам'яті на 128 ГБ, на яку записуються зображення відвідувачів (зберігаються автоматично після натискання кнопки виклику) або зображення, записані після руху виявлення.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• b>
• Мінімальна кількість з’єднувальних кабелів: 4
• Кількість підтримуваних виходів: 2 - 1x: 12 В постійного струму 350 мА, 1x: Н.О. 1 A/ DC 24 В макс. робота: 2 Вт/ 9 Вт
• Діагональ екрану: 7”
• Тип екрана: TFT-LCD< /li>
• Роздільна здатність екрана: 1024 x 600 пікселів
• Кількість звукових мелодій: 16
• Вбудовано -в модулі WiFi: Так
• Інтерфейс бездротового зв'язку: IEEE 802.11 b/g/n
• Робоча частота: 2,4 ГГц
• Макс. потужність випромінювання: <5mW
• Коефіцієнт захисту: IP20
• Слот для карт (SD / micro SD): Так (128 ГБ, клас 10)
• Діапазон робочих температур: 0ºC ~ +40ºC
• Розміри (В x Ш x Г): 136 x 182 x 19 мм
• Вага нетто: 310 г

СТРАНЦІЯ "BERNSTEIN" VDC-82RU FULL HD

ХАРАКТЕРИСТИКИ

Накладна гейт-станція VDC-82RU - це пристрій в сучасному стилі з підсвічуванням візитниці.

Зовнішня касета виготовлена ​​зі сплаву алюмінію та пластику, стійкого до атмосферних опадів, додатково захищена дахом. Пристрій має камеру, яка записує зображення в роздільній здатності Full HD 1080p. з об'єктивом із полем огляду 120º.

Крім того, касета має інфрачервоне світлодіодне нічне освітлення та сутінковий датчик, який автоматично активує діоди при недостатньому освітленні.

КОНСТРУКЦІЯ ВОРОТНОЇ СТАНЦІЇ

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• b>
• Кількість з’єднувальних кабелів: 4
• Кількість обслуговуваних приміщень: 1
• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання зовнішньої касети (режим очікування / робота): 0,2 Вт / 5 Вт
• Роздільна здатність зображення: 2,0 Mpx (Full HD 1080 p.)
• Кут огляду камери по горизонталі/вертикалі : 110º /60º
• Тип датчика камери: Кольоровий CMOS 1/4''
• Час активації фіксатора: Залежить від монітора
• Матеріал корпусу: Алюмінієвий сплав
• Спосіб кріплення зовнішньої касети: Поверхневий монтаж
• Нічне освітлення: 5 світлодіодів (інфрачервоне світло) з част сутінки
• Коефіцієнт захисту: IP44
• Температурний діапазон роботи касети: -15ºC ~ +50ºC
• Розміри зовнішньої касети. (В x Ш x Г): 135 x 48 x 35 мм
• Вага нетто касети: 178 г

ВСТАНОВИТИ ЗМІСТ

СХЕМА ПІДКЛЮЧЕННЯ

ЛЕГЕНДА

ЧАСТІ ЗАПИТАННЯ

⭐ Чи працює мобільний додаток лише в локальній мережі чи з будь-якої точки світу?

Монітор відеодомофона має вбудований модуль WiFi, який підключається до маршрутизатор в локальній мережі. Однак мобільний додаток працює з будь-якої точки світу за умови, що телефон має доступ до Інтернету.

⭐ Який кабель потрібно використовувати для підключення монітора до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30м - рекомендований кабель XzTKMXpw 4x2 x0,5mm2< /li>
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

⭐ Який кабель я маю використовувати для з’єднання зовнішньої панелі з болтом (електричним затиском)?

Кабель, що з’єднує електричний удар із зовнішньою касетою, має бути не менше 2x1mm2

⭐ Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу до атмосферних факторів.

⭐ Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужністю не менше 2,5 А .

⭐ Чи потребує електрозамок додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету ( затвор живиться від зовнішньої касети).
