Wi-Fi ВІДЕОДОМОФОН "EURA" VDP-92A3 DELTA+ з двома моніторами!

► мобільний додаток з меню польською мовою - Tuya

► WiFi монітор з 7' LCD екраном ' ,

► відкриття 2 входів (хвіртка, ворота),

► суцільний металевий корпус зовнішньої касети,

► підсвічування шифрування + зчитувач брелоків (5 брелоків у комплекті),

► Роздільна здатність камери Full HD 1080p,

► широкий кут огляду камери по горизонталі/вертикалі 115º / 60º.

Односімейний відеодомофон з двома моніторами є ідеальним рішенням для користувачів, які шукають пристрої, які контролюють вхідну зону у власність. Набір складається з чорних моніторів VDA-41A3 WiFi і VDA-42A3, зовнішньої касети VDA-83A3 і трьох мережевих адаптерів DC 12V - VZA-63A3. Окрім стандартних функцій – зв’язку з відвідувачем, огляду камери навколо та керування засувом на вході в об’єкт, відеодомофон дозволяє керувати другим виходом, наприклад, воротами.

ВІДЕОІНСТРУКЦІЇ

Посилання: https://www.youtube.com/watch?v=--Ck3MsfFH8

ЗМІСТ:

• 0:10 - підключення монітора до касети
• 0:50 - підключення електроудару
• 1:00 - підключення кнопки виходу< /li>
• 1:14 - підключення джерела живлення
• 1:45 - зняття електричного удару з позиції монітора
• 1:59 - зняття електричного удару з положення кнопки
• 2:04 - відпускання електричного удару за допомогою коду
• 2:12 - відпускання електричного удару за допомогою брелока
• 2:18 - додавання монітора до програми Tuya

ЗМІСТ НАБОРУ

• 1x монітор VDA-41A3
• 1x монітор VDA-42A3
• 1x зовнішня касета VDA-83A3 з дахом
• 3x блок живлення VZA-63A3
• 2x набір монтажних аксесуарів для монітора
• 1x набір монтажних аксесуарів для зовнішньої касети
• 1x брелок для додавання користувачів
li>
• 1x брелок для видалення користувача
• 5x брелок для користувача
• посібник користувача польською мовою

МОНІТОР VDA-41A3

Монітор «Євра» VDA-41A3 з діагоналлю екрана 7'', має вбудований модуль WiFi, що дозволяє працювати з пристроєм через < Програма b>Tuya доступна для платформAndroid та iOS.

Після натискання кнопки виклику на зовнішній касеті монітор і смартфон, оснащений додаток викликається одночасно, завдяки якому можна приймати дзвінки, керувати електромагнітним замком та оператором воріт, вручну фотографувати та записувати відео під час розмови.

Монітор оснащений регуляторами, які дозволяють регулювати гучність розмови, яскравість і насиченість зображення. За допомогою кнопки над ручками користувач може вибрати 1 із 16 доступних мелодій дзвінка та, пересуваючи перемикач, змінити її гучність.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Вихідна напруга для електромагнітного замка: 12 В постійного струму
• Енергоспоживання монітора - режим очікування / робота: 2 Вт / 7 Вт
• Діагональ екрана: 7''
• Роздільна здатність екрана: 1024 x 600 пікселів
• Типи виходів: Вихід 1: 12 В постійного струму 350 мА | Результат 2: Н.О. 1 A/ 24 В постійного струму
• Кількість звукових сигналів: 16
• Інтерфейс бездротового зв’язку: IEEE 802.11 b/g/n
• Робоча частота WiFi: 2,4 ГГц
• Макс. потужність випромінювання: <5mW
• Коефіцієнт захисту: IP20
• Діапазон робочих температур монітора: 0ºC ~ +40ºC

ОПИС КНОПКИ:

ДРУГИЙ МОНІТОР VDA-42A3

Монітор VDA-42A3 оснащений кольоровим LCD дисплеєм з діагоналлю 7” . Пристрій дозволяє спілкуватися з відвідувачем, переглядати оточення камери та керувати засувом на вході в об’єкт, а також контролювати другий під’їзд до об’єкта. Ручки регулювання дозволяють регулювати гучність, яскравість і насиченість зображення. За допомогою кнопки над ними користувач може вибрати одну з 16 доступних мелодій гонгу, а переміщенням перемикача - змінити її гучність.

• Напруга живлення: 12V DC
• Потрібне власне джерело живлення: так
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Мінімальна кількість з’єднувальних кабелів: 4
• Кількість підтримуваних виходів: 2
• Типи виходів: 1. 12 В постійного струму 350 мА, 2 Н.О. 1 A/ 24 В постійного струму
• Час активації засувки / воріт: 3 с / 1 с
• Енергоспоживання - режим очікування / робота: 2 Вт / 7 Вт
• Розмір екрана монітора: 7 дюймів
• Тип екрана: кольоровий TFT-LCD
• Роздільна здатність екрана: 1024 x 600 пікселів
• Кількість звукових мелодій: 16
• Вільні руки: так
• Коефіцієнт захисту:IP20
• Діапазон робочих температур: 0ºC ~ +40ºC
• Розміри (В x Ш x Г): 152 x 215 x 23 мм
• Вага нетто: 431 г

МОБІЛЬНИЙ ДОДАТОК – Tuya

Безкоштовний додаток Tuyaдоступний для платформ iOS і Android, що дозволяє:

• отримання вхідних дзвінків,
• перегляд зображення навколишнього середовища зовнішньої камери,
• відпускання засува та відкриття воріт (як після отримання дзвінка, так і у режимі попереднього перегляду),
ручне збереження фотографій або запис відео з попереднього перегляду розмови,
• перегляд історії викликів,
• вибір мелодії дзвінка з пам’яті телефону. < /li>

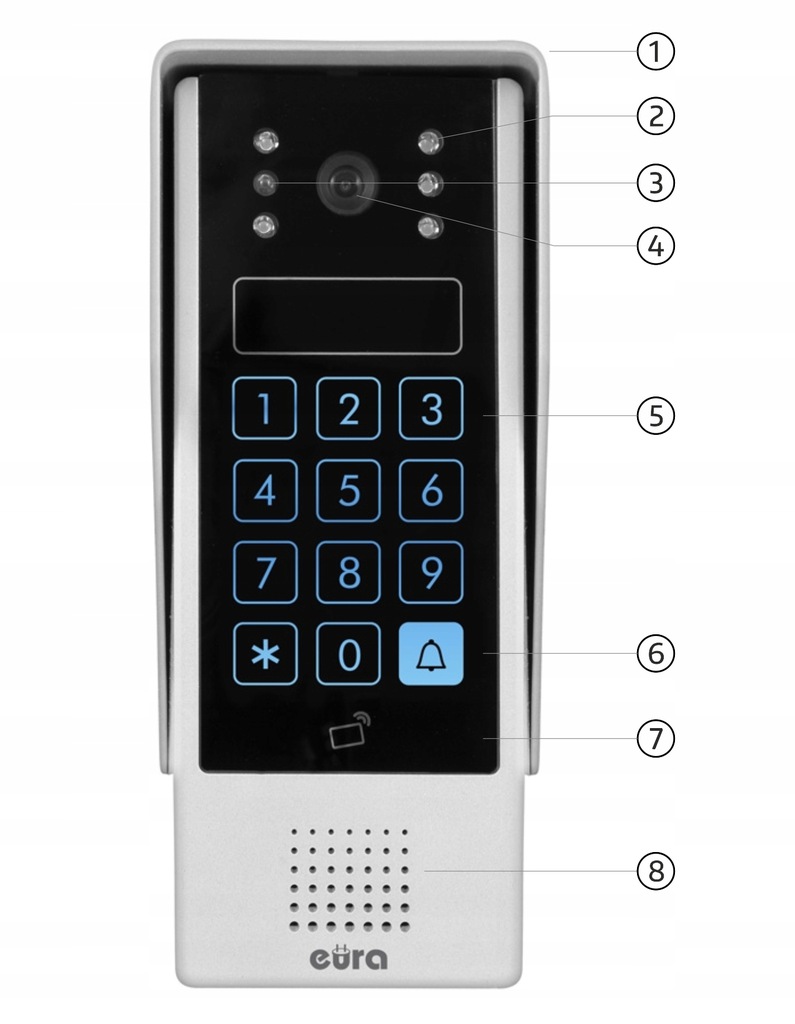

VDA-83A3 ЗОВНІШНЯ КАСЕТА

Поверхнева зовнішня касета VDA-83A3 - це пристрій із сучасним стилем і кодер з підсвічуванням і зчитувач безконтактного брелока.

Зовнішня касета виготовлена ​​зі сплаву алюмінію та пластику, стійкого до атмосферних опадів, додатково укріплена дахом. Пристрій має камеру, яка записує зображення в роздільній здатності Full HD 1080p. з об'єктивом із кутом огляду 115º.

Крім того, касета має нічне освітлення у вигляді 5 білих світлодіодів і сутінковий датчик, який автоматично активує діоди при недостатньому освітленні.

КОНСТРУКЦІЯ:

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

• Напруга живлення: 12 В постійного струму
• Параметри відеосигналу: 1Vp-p 75 Ом CCIR
• Кількість з’єднувальних кабелів: 4
• Кількість обслуговуваних приміщень: 1
• Вихідна напруга для електромагнітного замка: 12 В постійного струму + необхідно підключити джерело живлення до касети
• Потужність зовнішньої касети (режим очікування / робота): 3,6 Вт / 8,4 Вт
• Роздільна здатність зображення: Full HD 1080 p.
• Кут огляду камери по горизонталі/вертикалі: 115º /60º
• Тип датчика камери: Кольоровий CMOS 1/4''
• Час активації блоку: 3 ~ 5 с
• Матеріал корпусу: Алюмінієвий сплав, пластик
• Спосіб кріплення зовнішньої касети: Поверхневий монтаж
• Нічне освітлення: 5 світлодіодів (біле світло) з част сутінки
• Проксиміті-зчитувач: Так
• Шифрувальник: Так, сенсорний (клавіші з підсвічуванням)
• Коефіцієнт захисту: IP44
• Діапазон робочих температур касети: -18ºC ~ +40ºC
• Зовнішні розміри касети. (В x Ш x Г): 198 x 82 x 52 мм
• Вага нетто касети: 584 г

ЗРУЧНА КОМБІНАЦІЯ

Великі кнопки та велика відстань між ними дозволяють зручно користуватися кодовим замком. Завдяки цьому рішенню немає проблем із натисканням кількох клавіш одночасно.

PROXIMITY KEYS

У комплекті 7 брелоків, що працюють в стандарті Unique 125 kHz. Для вашої зручності вони позначені кольором:

• зелений - кільце для ключів для програмування - додавання
• червоного > - брелок для програмування - видалення
• синій - брелоки користувача

СХЕМА ПІДКЛЮЧЕННЯ ЗА ДОПОМОГОЮ КНОПКИ ВИХІД

ЛЕГЕНДА:

ДОДАТКОВА ІНФОРМАЦІЯ

1. Мобільний додаток працює тільки в локальній мережі чи з будь-якої точки світу?

Монітор відеодомофона має вбудований модуль WiFi, який підключається до роутера в локальній мережі. Проте мобільний додаток працює з будь-якої точки світу за умови, що телефон має доступ до Інтернету.

2. Яким кабелем підключити монітор до зовнішньої панелі?

При проектуванні електроустановки враховуйте відповідний переріз кабелів:

• до 30 м - рекомендований кабель XzTKMXpw 4x2 x0, 5 мм2
• до 50 м - рекомендований кабель XzTKMXpw 4x2 x0,8 мм2

3. Яким кабелем слід з’єднати зовнішню панель із засувом (електрозамком)?

Кабель, що з’єднує електричний засув із зовнішньою касетою, має бути не менше 2x1 мм2

4. Чи може зовнішня панель піддаватися впливу дощу та снігу?

Так, пристрій має високий коефіцієнт стійкості IP44, тому він може бути підданий впливу погодних умов.

5. Чи можу я придбати додаткові брелоки та картки?

Додаткові брелоки та картки можна додати до пристрою. Активувати додаткові брелоки та карти дуже просто. Для цього ми використовуємо програмні брелоки: ADD (додавання), DELETE (видалення).

6. Чи можна використовувати джерело живлення на DIN-рейку?

Так, рекомендоване джерело живлення має мати напругу 12 В постійного струму та потужність не менше 2,5 А.

7. Чи потребує електрозабій додаткове живлення?

Ні, тому що ми додатково живимо зовнішню касету (затвор живиться від зовнішньої касети).
