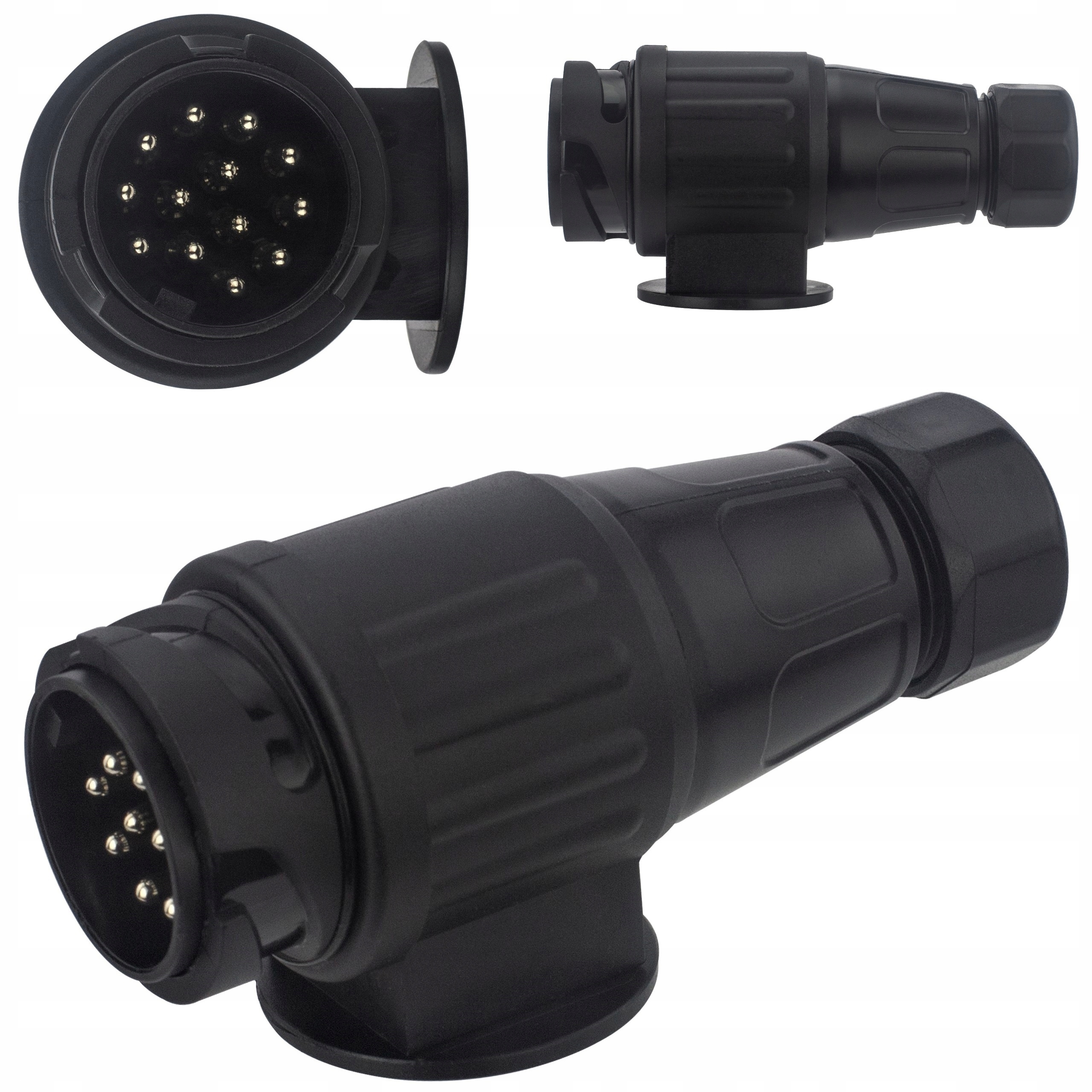

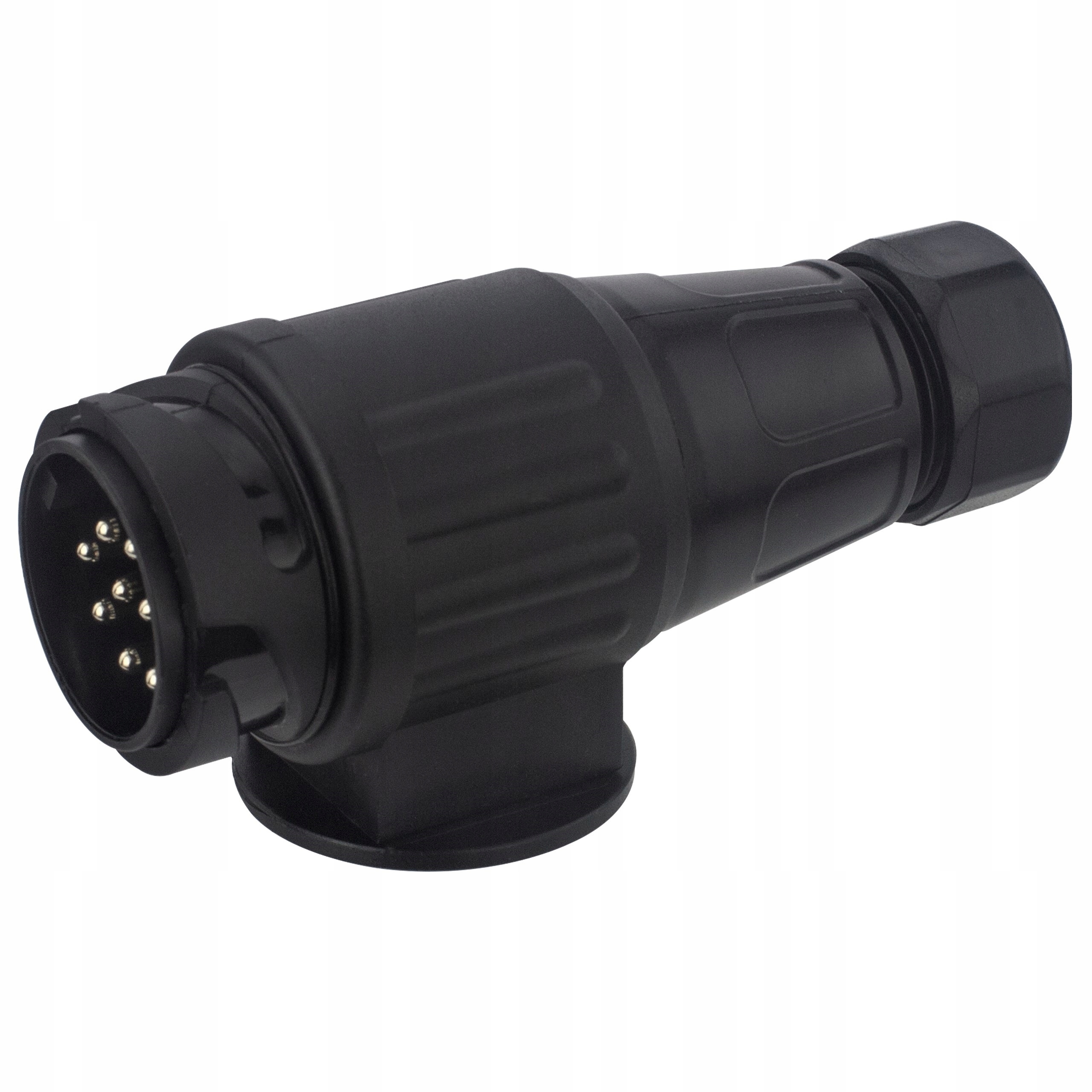

13-контактний пластиковий штекер 12 В для причепа

Універсальний 13-контактний штекер, призначений для підключення та живлення електроустановки 12 В у причепах, напівпричепах, евакуаторах та інших транспортних засобах.

Характеризується простим керуванням та підключенням, він повністю розбірний.

У порівнянні з 7-контактним джгут, 13-контактний джгут додатково підтримує ліхтарі заднього ходу, які необхідні у важких причепах із загальною масою понад 750 кг і багажниках для велосипедів. Крім того, завдяки можливості підключення додаткових кабелів для зарядки акумулятора та постійного плюса (для роботи, наприклад, холодильника), 13-контактний роз’єм є ідеальним вибором для власників караванів.

Найважливіші характеристики:

• Універсальний, підходить для будь-якого типу причепа чи евакуатора
• Легке та швидке встановлення на автомобільний трос

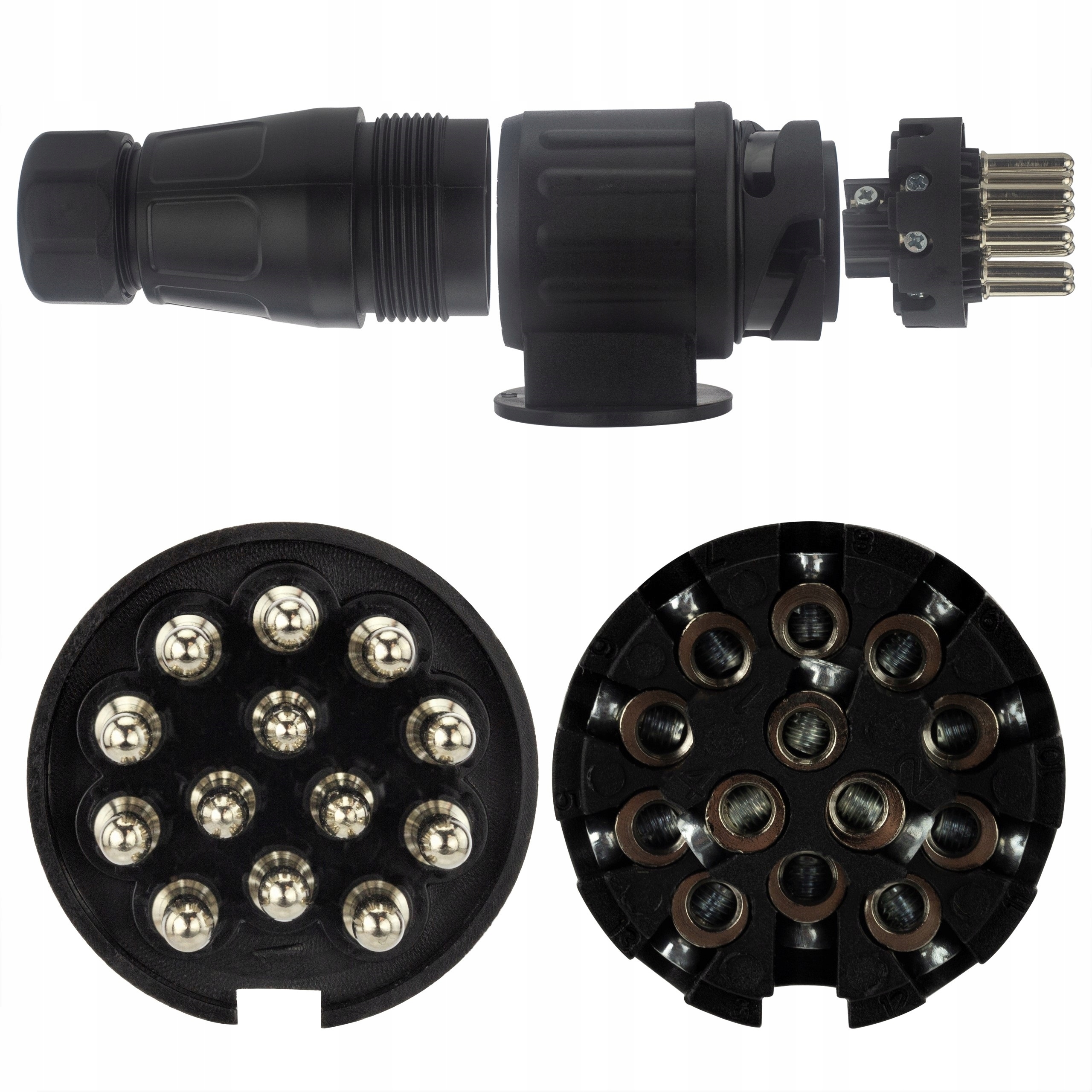

• Повне розбирання
• Міцний, стійкий до пошкоджень твердий пластиковий корпус
• Вставка кабелю через гвинтовий сальник
• Має товсту прокладку, яка захищає внутрішню частину вилки від бруду
• Підходить до електричних джгутів фаркоп

Специфікація:

• Виробник: HYBSZ
• Символ: WP12/13
• Тип: 13-контактний штекер для кабелю
• Напруга: 12 В
• З’єднувач: вилка 13-контактна (штекерний роз’єм)
• Корпус: суцільний пластик
• З’єднання: гвинтове
• Спосіб з’єднання кабелю: пронумеровані гвинтові клеми
• Макс. діаметр кабелю: 9,3 мм
• Колір: чорний
• Загальна довжина: 115 мм
• Діаметр штекера: 40 мм
• Вага: 140 г

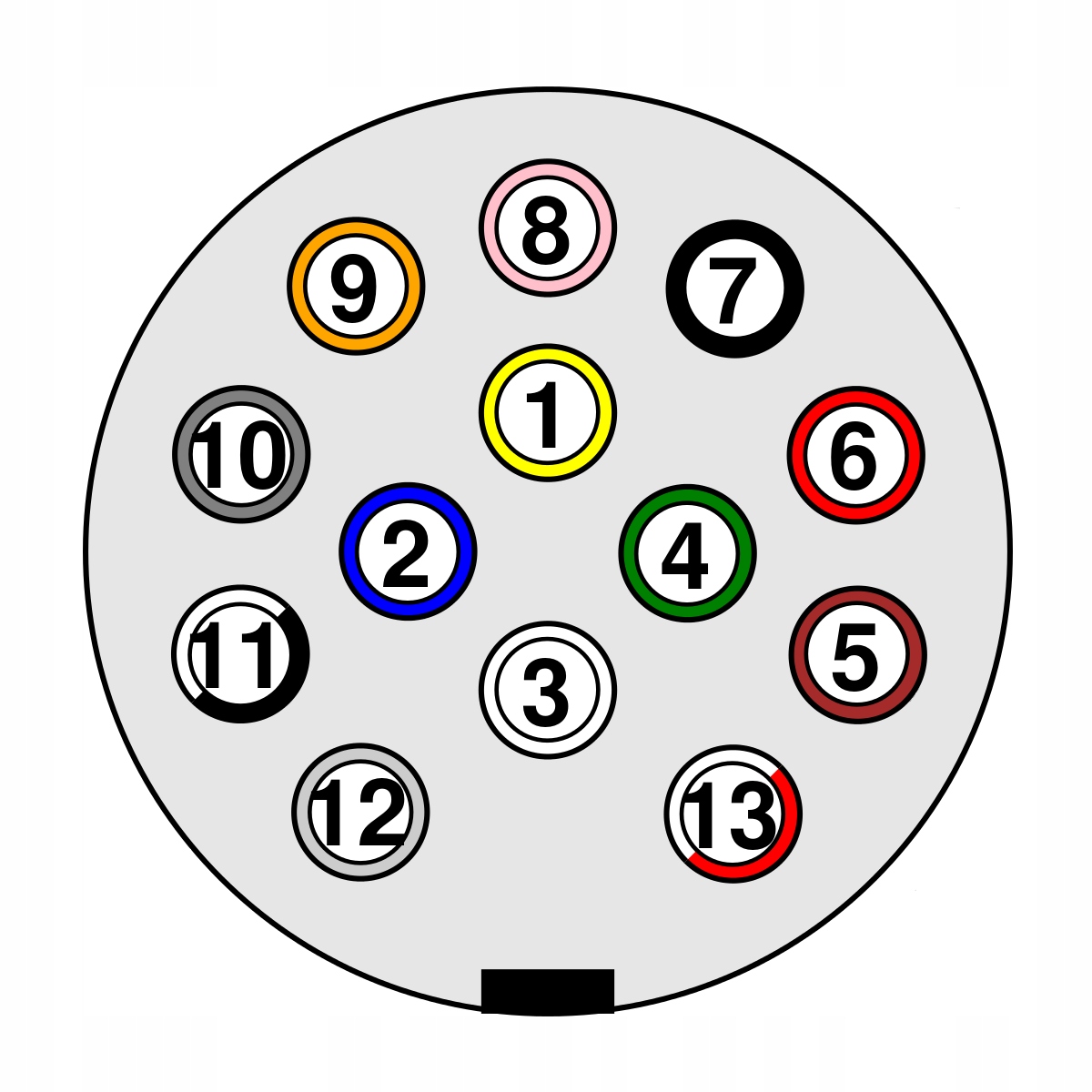

Схема 13-контактного роз’єму 12 В (вилка):

• Полюс 1 (L) - Функція: лівий покажчик повороту - Провід: жовтий
• Полюс 2 - Функція: протитуманні фари - Провід: синій
• Полюс 3 (31) - Функція: заземлення (-) для контактів 1-8 - Провід: білий
• Полюс 4 (R) - Функція: правий покажчик повороту - Провід: зелений
• Полюс 5 (58R) - Функція: праві габаритні вогні, габаритні вогні та світло правого номерного знака - Провід: коричневий
• Полюс 6 (54) - Функція: стоп-сигнали - Провід: червоний
• Полюс 7 (58L) - Функція: габаритні вогні ліворуч, бічний габарит освітлення та підсвічування номерного знака ліворуч - Провід: чорний
• Полюс 8 - Функція: ліхтарі заднього ходу - Провід: рожевий
• Полюс 9 (30) - Функція: безперервне живлення (постійна напруга) - Провід: помаранчевий
• Полюс 10 (15) - Функція: джерело живлення контролюється вимикачем запалювання - Провід: сірий
• Полюс 11 (31) - Функція: заземлення (-) для контакту 10 - Дріт: чорний/білий
• Полюс 12 - Функція: контакт зарезервовано - Дріт: світло-сірий
• Полюс 13 (31) - Функція: заземлення (-) для контакту 9 - Дріт: червоний/білий

Застосування продукції:

• причепи та транспортні причепи
• евакуатори
• напівпричепи
• каравани
• кемпери
• сільськогосподарська техніка
• автомобільна промисловість
