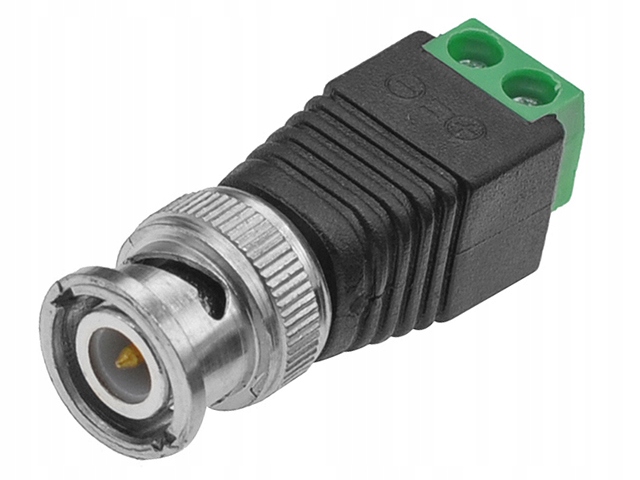

Коаксіальний штекер BNC 75 Ом із гвинтовим роз’ємом TERMINAL BLOCK

каталожний номер: 67380

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та детальні специфікації доступні за адресою: www.stratos.pl/strony/67380.htm

BNC — роз’єм використовується в вимірювальному обладнанні, аналогових і цифрових телевізійних системах, моніторингу, радіотелекомунікаціях і (в минулому) комп'ютерних мережах. Роз’єми BNC передають сигнали в діапазоні до 4 ГГц і доступні у версіях 50 Ом або 75 Ом.

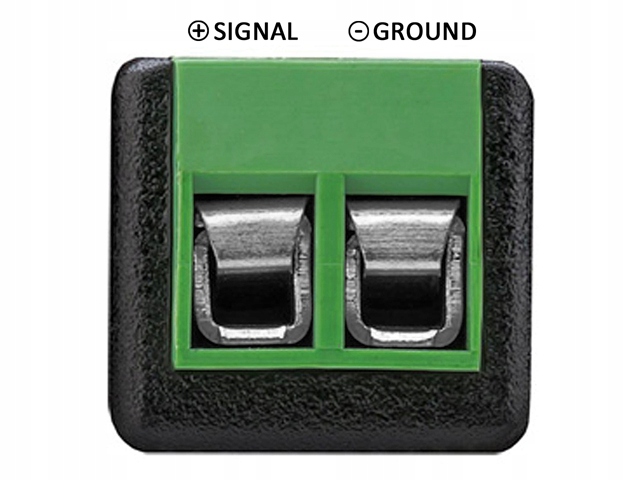

Пропонований роз’єм є штекером BNC 75 Ом і призначений для загвинчування коаксіального або двожильного плоского кабелю. Штекер завершується швидкоз’єднувальними гвинтовими з’єднувачами (так званими КЛЕМНИМИ БЛОКАМИ), позначеними символами + (СИГНАЛ) і – (ЗЕМЛЯ), що дозволяє легко та надійно з’єднувати жили кабелю діаметром до 2,5 мм.

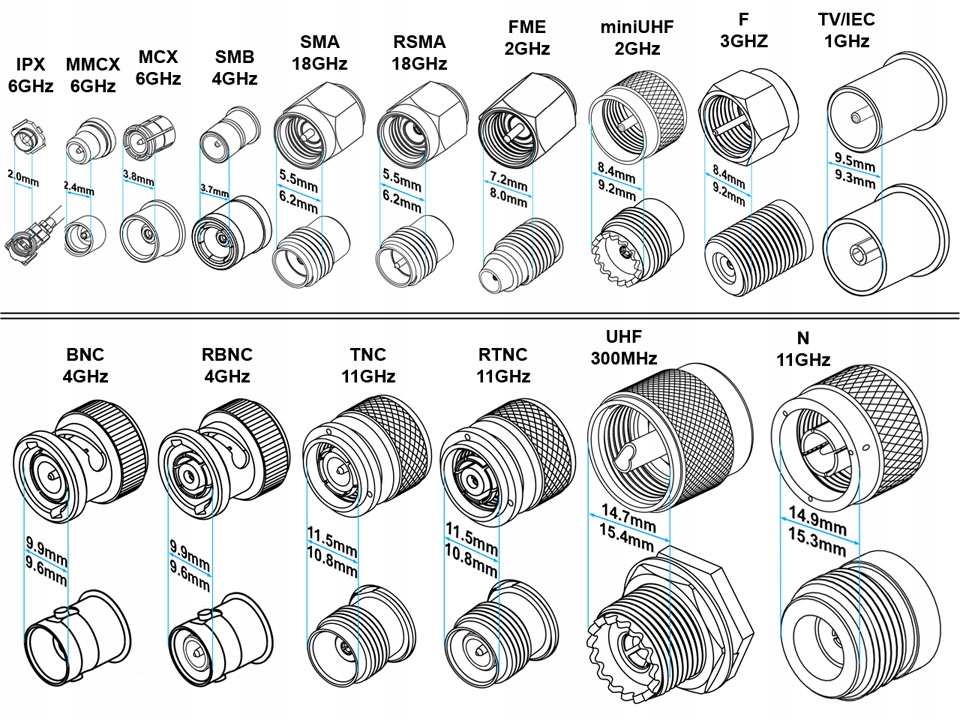

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Вилка BNC виготовлена ​​з нікельованого мідного сплаву та має пластиковий корпус. Імпеданс вилки становить 75 Ом.

Технічні дані

• З'єднувач: штекер BNC 75Ω, гвинтові клеми для загвинчування 2 жил кабелю
• Матеріал: нікельований мідний сплав, пластиковий корпус
• Максимальний діаметр загвинчених жил кабелю: 2,5 мм
• Імпеданс: 75 Ом
• Робоча смуга пропускання: <4 ГГц
• Розміри (довжина/ширина/висота) : 41,5/14 /14 мм
• Вага 1 шт.: 10 г

Пропонований нами товар новий, не використовувався, фабрично упакований. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайно відправити його.
