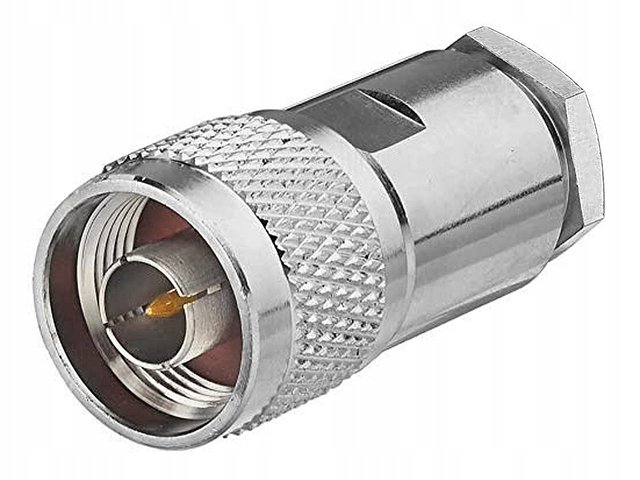

Вилка N 50 Ом, накручена на кабель RG-58
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 64
Приобретая «Вилка N 50 Ом, накручена на кабель RG-58» данный товар из каталога «Части и компоненты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Коаксіальний штекер N 50 Ом, накручений на кабель RG-58
каталожний номер: 67550
Опис товару
Каталожна картка, гіперпосилання на веб-сайт виробника та докладні характеристики доступні за адресою: www.stratos.pl/strony/67550.htm
З’єднувач N популярний коаксіальний роз'єм, який використовується в радіо- та телевізійній техніці. Роз’єми N працюють у діапазоні до 11 ГГц і доступні у версіях із опором 50 Ом (використовується в мережах WiFi та GSM) або 75 Ом (використовується в кабельному телебаченні).
Пропонований роз’єм штекер і призначений для встановлення на коаксіальному коаксіальному кабелі 50 Ом із діаметром центральної жили 0,8-1,1 мм, діаметром діелектрика 2,7-3,0 мм і зовнішнім діаметром 4,5-5,4 мм, тобто на кабелі від RG- 58 родина, яка використовується в радіозв'язку.
З'єднувач складається з 6 елементів. Центральний штифт припаюється, екран кабелю відповідної форми (згорнутий у спеціально сформоване кільце) притискається при скручуванні штекера, забезпечуючи контакт із заземленням роз’єму.
Розміри вилки наведені нижче:
Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi пристрої та антени мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми надаємо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.
Вилка виготовлена з нікельованого мідного сплаву, центральний штифт позолочений. Імпеданс вилки становить 50 Ом.
Технічні дані
- Роз’єм: штекер 50Ω N
- Матеріал: нікельований мідний сплав, позолочений центральний штифт
- Відповідний кабель : RG-58 та еквіваленти
- Імпеданс: 50 Ом
- Робоча смуга пропускання: <11 ГГц
- Розміри (довжина/діаметр у найширшій точці): приблизно 41/ 20 мм
- Вага: 46 г
Продукт, який ми пропонуємо, є новим продуктом, який не використовувався, упакований на заводі. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
