Вилка N 50 Ом обжата на кабелі H-1000
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 64
Оплачивая «Вилка N 50 Ом обжата на кабелі H-1000», вы можете быть уверены, что данное изделие из каталога «Части и компоненты» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

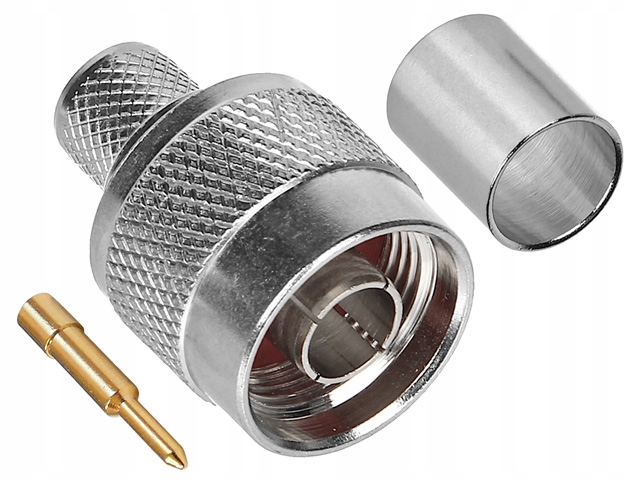

Коаксіальний штекер N 50 Ом, обжатий на кабелі H-1000
каталожний номер: 67565
Опис товару
Каталожна картка, гіперпосилання на веб-сайт виробника та докладні характеристики доступні за адресою: www.stratos.pl/strony/67565.htm
З’єднувач N популярний коаксіальний роз'єм, який використовується в радіо- та телевізійній техніці. Роз’єми N працюють у діапазоні до 11 ГГц і доступні у версіях із опором 50 Ом (використовується в мережах WiFi та GSM) або 75 Ом (використовується в кабельному телебаченні). і призначений для монтажу на коаксіальному коаксіальному кабелі 50 Ом з діаметром центральної жили 2,0-2,7 мм, діаметром діелектрика 7,0-7,4 мм і зовнішнім діаметром 10,0-11,0 мм, тобто на кабелі від H-1000 і RG -213 сімей використовували радіозв'язок. Екранний контакт забезпечує обжимна гільза, центральна жила кабелю з'єднується з контактом роз'єму паянням або опресуванням. Розміри вилки наведені нижче:
Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.
Пропонована вилка виготовлена з нікельованої латуні та має позолочений центральний штифт. Імпеданс роз'єму становить 50 Ом. Щоб обжати штекер на кабелі, вам знадобиться обжимний інструмент, наприклад, HT-106S, HT-106G, HT-336K. Щипці можна знайти в нашій пропозиції, ввівши модель щипців у поле «пошук в товарах користувача».
Технічні дані
- Роз’єм: штекер 50Ω N
- Матеріал: нікельований мідний сплав, позолочений центральний штифт
- Відповідний кабель : H-1000, RG213 та еквіваленти
- Імпеданс: 50 Ом
- Робоча смуга пропускання: <11 ГГц
- Розміри (довжина з рукавом/діаметр у найширшій точці): приблизно 35,5/20 мм
- Вага: 24 г
Продукт, який ми пропонуємо, є новим продуктом, який не використовувався, упакований на заводі. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
