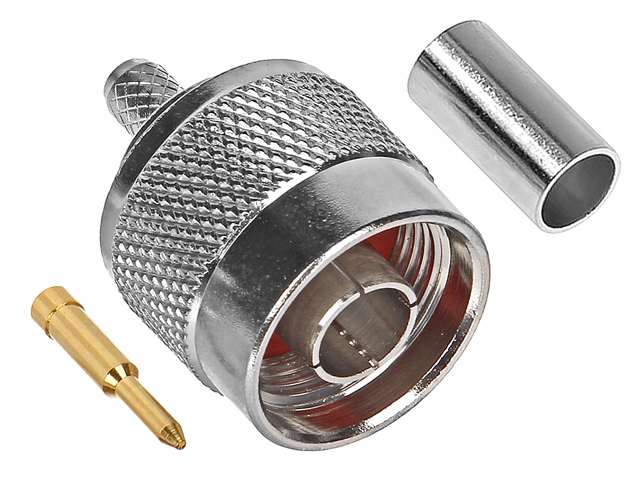

Коаксіальний штекер N 50Ω, обтиснутий для кабелю RG-58

каталожний номер: 67560

Опис товару

Каталожна картка, гіперпосилання на веб-сайт виробника та докладні характеристики доступні за адресою: www.stratos.pl/strony/67560.htm

З’єднувач N популярний коаксіальний роз'єм, який використовується в радіо- та телевізійній техніці. Роз’єми N працюють у діапазоні до 11 ГГц і доступні у версіях із опором 50 Ом (використовується в мережах WiFi та GSM) або 75 Ом (використовується в кабельному телебаченні). і призначений для монтажу на коаксіальному коаксіальному кабелі 50 Ом з діаметром центральної жили 0,8-1,1 мм, діаметром діелектрика 2,7-3,2 мм і зовнішнім діаметром 4,5-5,5 мм, тобто на кабелях сімейства RG-58, що використовуються в радіозв'язку. Екранний контакт забезпечує обжимна гільза, центральна жила кабелю з'єднується з контактом роз'єму паянням або опресуванням. Розміри вилки наведені нижче:

Багато типів коаксіальних з’єднувачів використовуються для передачі радіочастотних сигналів (радіочастоти – високі частоти МГц-ГГц). Пристрої та антени TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi мають роз’єми, призначені для роботи в діапазонах частот від кількох десятків МГц до кількох десятків ГГц. У таблиці нижче представлені найбільш поширені на даний момент роз'єми - ми наводимо зовнішній вигляд вилок і розеток даного типу, максимальну робочу частоту і приблизні діаметри роз'ємів.

Пропонована вилка виготовлена ​​з нікельованої латуні та має позолочений центральний штифт. Імпеданс роз'єму становить 50 Ом. Щоб обжати штекер на кабелі, вам знадобиться обжимний інструмент, наприклад, HT-106D, HT-336A, HT-336C, HT-336I. Щипці можна знайти в нашій пропозиції, ввівши модель щипців у поле «пошук в товарах користувача».

Технічні дані

• Роз’єм: штекер 50Ω N
• Матеріал: нікельований мідний сплав, позолочений центральний штифт
• Відповідний кабель : RG-58 та еквіваленти
• Імпеданс: 50 Ом
• Робоча смуга пропускання: <11 ГГц
• Розміри (довжина з рукавом/діаметр у найширшій точці): прибл. 33,5/20 мм
• li>
• Вага: 21 г

Продукт, який ми пропонуємо, є новим, не використовуваним товаром, фабрично упакованим. Пропонований товар, як і всі товари, які ми продаємо, наразі доступний на нашому складі, що дозволяє негайне відправлення.
