Вимикач SCHNEIDER 100A 3P A9S65391

Роз’єднувач Schneider Electric Acti9 iSW-100-3 100A, 3-полюсний, контрольний номер A9S65391

• 3-полюсник
• Номінальний струм перемикання 100 A при 415 В змінного струму 50 /60 Гц
• Номінальна робоча напруга 415 В змінного струму 50/60 Гц
• Номінальний струм короткого замикання Icm 5 кА автономний роз’єднувач
• Номінальний струм короткого замикання витримуваний струм за часом Icw 1500A
• Номінальна напруга ізоляції Ui = 500 В змінного струму 50/60 Гц
• Номінальна витримувана імпульсна напруга Uimp 6 кВ
• Тип керування: Важіль
li>
• Локальна сигналізація: індикатор увімкнення/вимкнення
• Індикація положення контакту: Так
• Спосіб монтажу: стаціонарний
• Встановлюється на DIN-рейку
• Ширина в модулях 9 мм: 6
• Розміри: (ширина) 54 мм x (висота) 85 мм x (глибина) 73 мм
• Ступінь захисту IP20
• Механічна міцність 20 000 циклів
• Електрична міцність 10 000 циклів
• Робоча температура від -25°C до 60°C.
• Температура зберігання від -40°C до 85 °C
• Виріб відповідає стандарту EN/IEC 60947-3

Основні параметри:

• ізоляційна функція: так
• Асортимент продукції: iSW 40...125
• Асортимент продукції: Acti 9
• Категорія використання: AC-22A
• Назва продукту: Acti 9 iSW
• Опис полюса: 3P
• Коротка назва пристрою: iSW< /li >
• Тип продукту або компонента: роз’єднувач
• застосування пристрою: керування
• застосування пристрою: ізоляція

Додаткові параметри:

• [Icw] номінальний короткочасний струм: 1500 A
• [Ue] номінальна робоча напруга: 415 В змінного струму (AC) 50 /60 Гц
• довжина ізоляції, знятої з кабелю: 9 мм
• адаптація до збірних шин і розподільних блоків: зверху або знизу: так
• глибина: 73 мм
• Код сумісності: iSW
• колір: білий
• Момент затягування: 3,5 Нм
• монтажна основа: DIN-рейка
• з'єднання - клеми: клеми тунельного типу (верхня або нижня) - <= 1 x 50 мм² - жорсткі
• з'єднання - клеми: клеми тунельного типу (верхня або нижня) - <= 1 x 35 мм² - гнучкі
• з'єднання - клеми: клеми тунельного типу (верхня або нижня) - <= 1 x 35 мм² - гнучка з рукавом
• Сегмент ринку: житлові будинки
• Сегмент ринку: невеликі комерційні об'єкти
• спосіб установки: стаціонарний
• локальна сигналізація: індикатор вкл./викл.
• Ширина: 54 мм
• ширина в 9 модулях мм: 6
• електрична стійкість: 10000 циклів
• механічна стійкість: 20000 циклів
• тип керування: важіль
• контактний індикація положення: так
• висота: 85 мм
• Номінальна напруга ізоляції [Ui]: 500 В змінного струму (AC) 50/60 Гц
• номінальна стійкість до імпульсу напруга [Uimp] : 6 кВ
• Номінальний струм перемикання [Ie]: 100 A при 415 В змінного струму (AC) 50/60 Гц
• Номінальний струм увімкнення короткого замикання [Icm ]: автономний роз’єднувач 5 кА

Роз'єднувачі серії iSW - це сучасна серія роз'єднувачів Acti9 з модульною структурою. Вимикачі охоплюють діапазон до 125 А в 1-, 2-, 3- і 4-полюсних версіях. Вимикач використовується для ізолювального відключення електроустановок. Вимикачі оснащені незалежним індикатором Visi Safe - підтверджує розмикання контактів вимикача. iSW також містить низку контрольних перемикачів до 32 A, які забезпечують функції керування в установці.

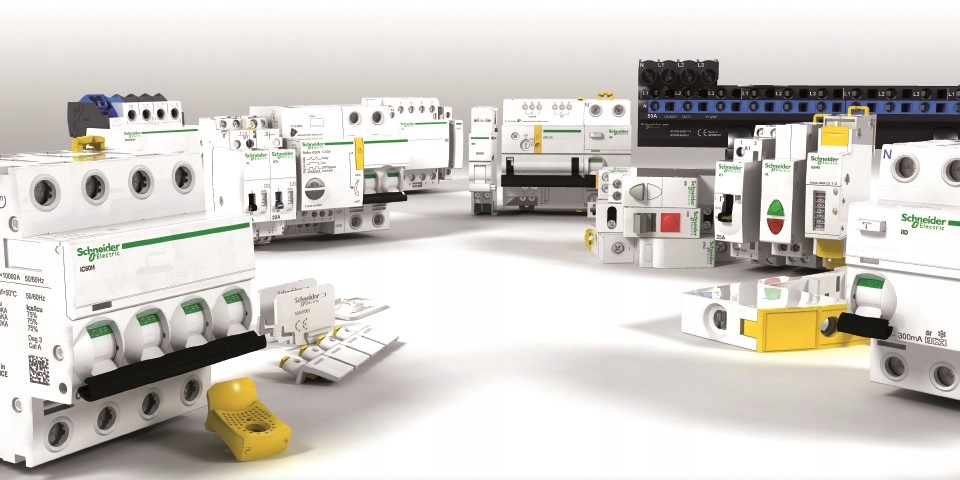

Модульне обладнання Acti 9 Schneider Electric встановлює найвищі стандарти щодо безпеки електромонтажу та можливостей сигналізації та керування за допомогою систем зв’язку. Модульне обладнання Acti 9 забезпечує безпеку при обслуговуванні установки протягом усього терміну її експлуатації. Модульні апаратні системи Acti 9 розроблені для мінімізації часу простою та запобігання випадковим відключенням. Модульне обладнання Acti 9 спрощує кінцевий розподіл енергії в будівлях і промислових підприємствах. З появою нових стандартів встановлення або зміною вимог до будівлі модульне обладнання Acti 9 можна легко розширити. Це гнучка та відкрита система, комплексні та інтегровані елементи якої можуть взаємодіяти з будь-якою системою управління будівлею. Пристрої Acti9 гарантують повну безпеку під час експлуатації завдяки VisiSafe.
