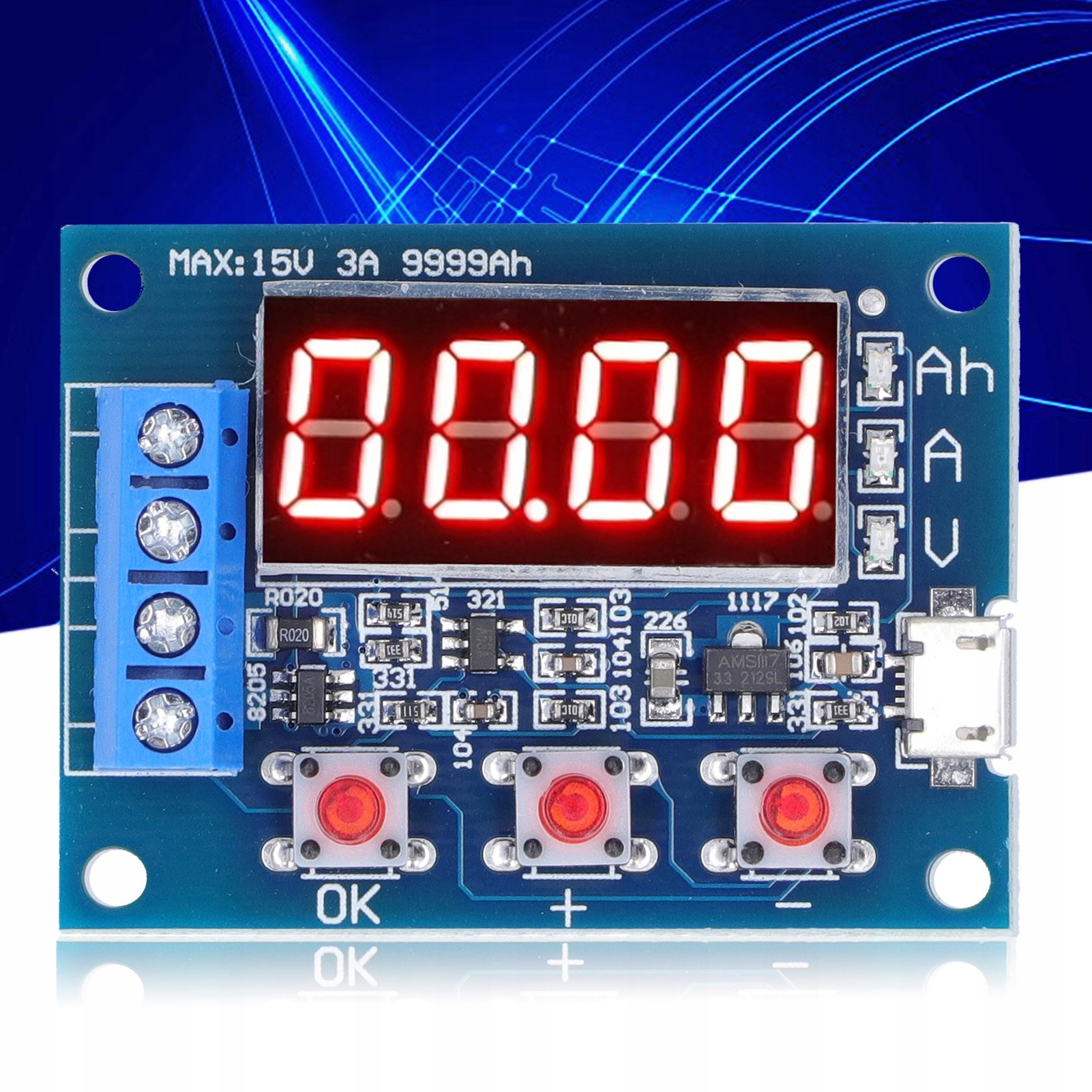

Світлодіодний монітор вимірювача ємності батареї Тестер розряду для літієвих батарей 12 В 18650 постійного струму 4,5-6 В

Технічні дані:

Тип елемента: вимірювач ємності батареї

Напруга живлення: DC 4,5-6В (інтерфейс micro USB)

Робочий струм: не більше ніж 70 мА

Напруга розряду: 1,00-15,00 В, роздільна здатність 0,01 В

Діапазон напруги на клемах: 0,5-11,0 В

Підтримка струму потоку: максимум 3000 А , роздільна здатність 0,001A

Максимальна похибка вимірювання напруги: 1%+0,02V

Максимальна похибка вимірювання струму: 1,5%

0,008A

Діапазон максимальної ємності акумулятора: 9999Ah (1Ah=1000mAh). Коли значення велике, десяткова крапка переміщується для перемикання, коли воно менше 10Ah, воно відображається як X.XXX, коли досягає 10Ah або більше, він відображається як XX.XX тощо.

Розмір друкованої плати: прибл. 50 x 37 мм / 2 x 1,5 дюйма

Обладнано методом оцінки опору:

Оцініть значення опору відповідно до закону Ома. Напруга акумулятора ділиться на очікуваний струм розряду. Вибір потужності опору - це напруга акумулятора, помножена на очікуваний струм розряду. Результат більш ніж удвічі вищий. Переконайтеся, що струм не може перевищувати 3,0 А при повній напрузі! Наприклад, якщо ви хочете перевірити батарею на 12 В зі струмом 2 А, опір має становити 6

а потужність — 50 Вт. Повна напруга нової батареї на 12 В становить приблизно 13,5 В цього разу відповідний максимальний струм становить 13,5/6 = 2,25 А, що менше 3 А, тому його можна використовувати. Крім того, якщо ви використовуєте перевірку лампи, максимальний струм може становити лише половину (1,5 А), тому що холодостійкість лампи дуже низька, а початковий імпульсний струм дуже великий. Якщо вибрано надто великий, це може спалити схему безпосередньо!

Код помилки та значення:

Err1: напруга батареї вища за 15 В

Err2: Напруга батареї нижча за встановлену напругу з’єднання.

br>Err3: батарея не витримує струму розряду навантаження або внутрішній опір ланцюга занадто великий.

Err4: перевищення струму (струм перевищує 3,1 A)

Додаткова операція калібрування:

Натисніть і утримуйте три кнопки одночасно, щоб увімкнути тестер і перейти в режим калібрування. Спочатку відобразіть кількість записів калібрування, а потім увійдіть до офіційної програми відбору зразків калібрування, щоб відобразити 0u0A. У цей момент закоротіть позитивний і негативний полюси та натисніть кнопку OK, щоб завершити відображення J10u і ввести вхід. Застосуйте стандартну напругу постійного струму 10,00 В між позитивним і негативним полюсами та натисніть кнопку OK, після чого відобразиться J2.0A. Подайте постійний струм 2,0 A на негативний вихід (напрямок входу) і негативний вхід (напрямок вихід), потім натисніть кнопку OK. Завершити калібрування. Тестер проведе початковий аудит даних калібрування. Якщо дані калібрування достовірні, послідовно відображатимуться 4 числа калібрування та виходитимуть. Якщо первинний аудит покаже, що дані не є надійними, вони будуть відхилені та видалені.

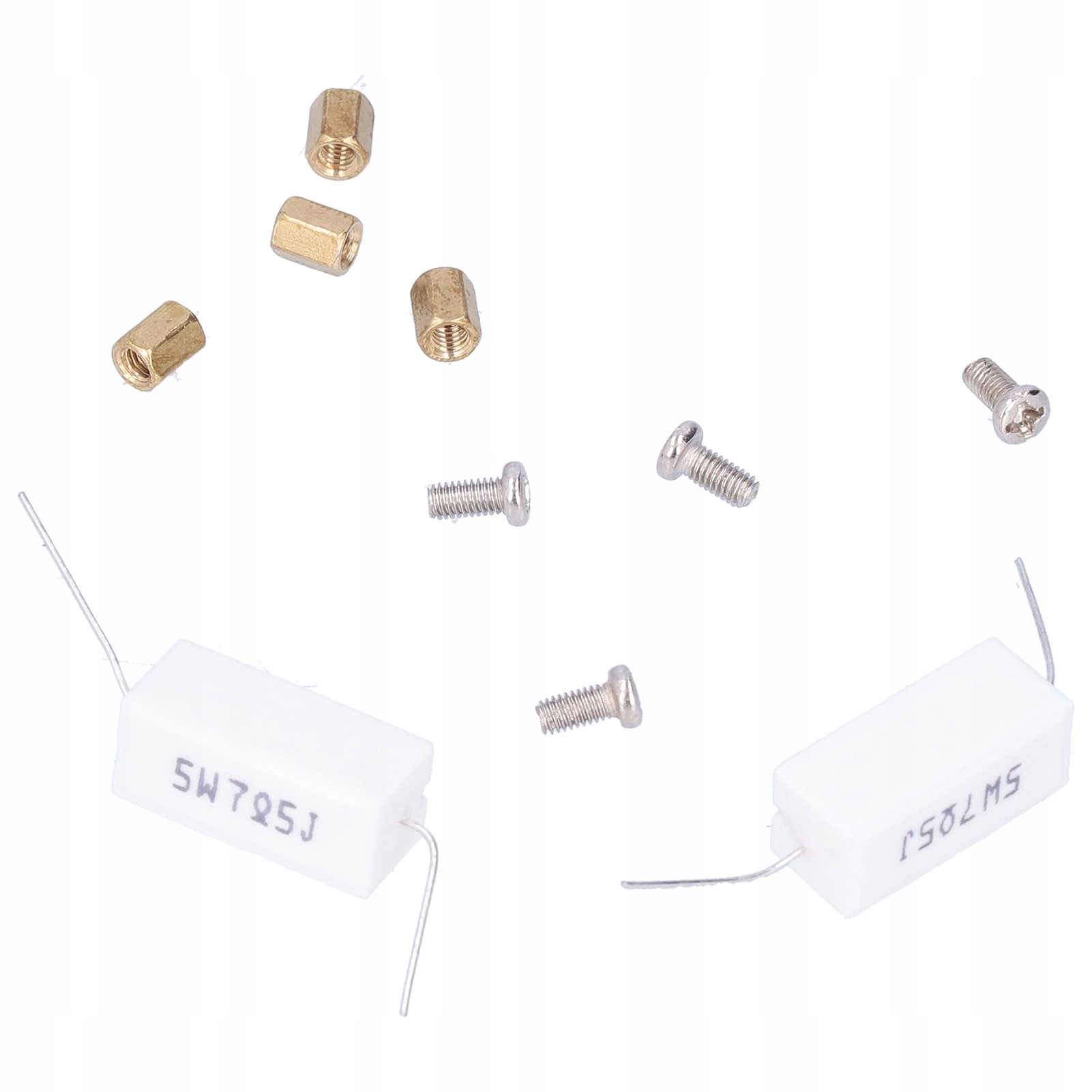

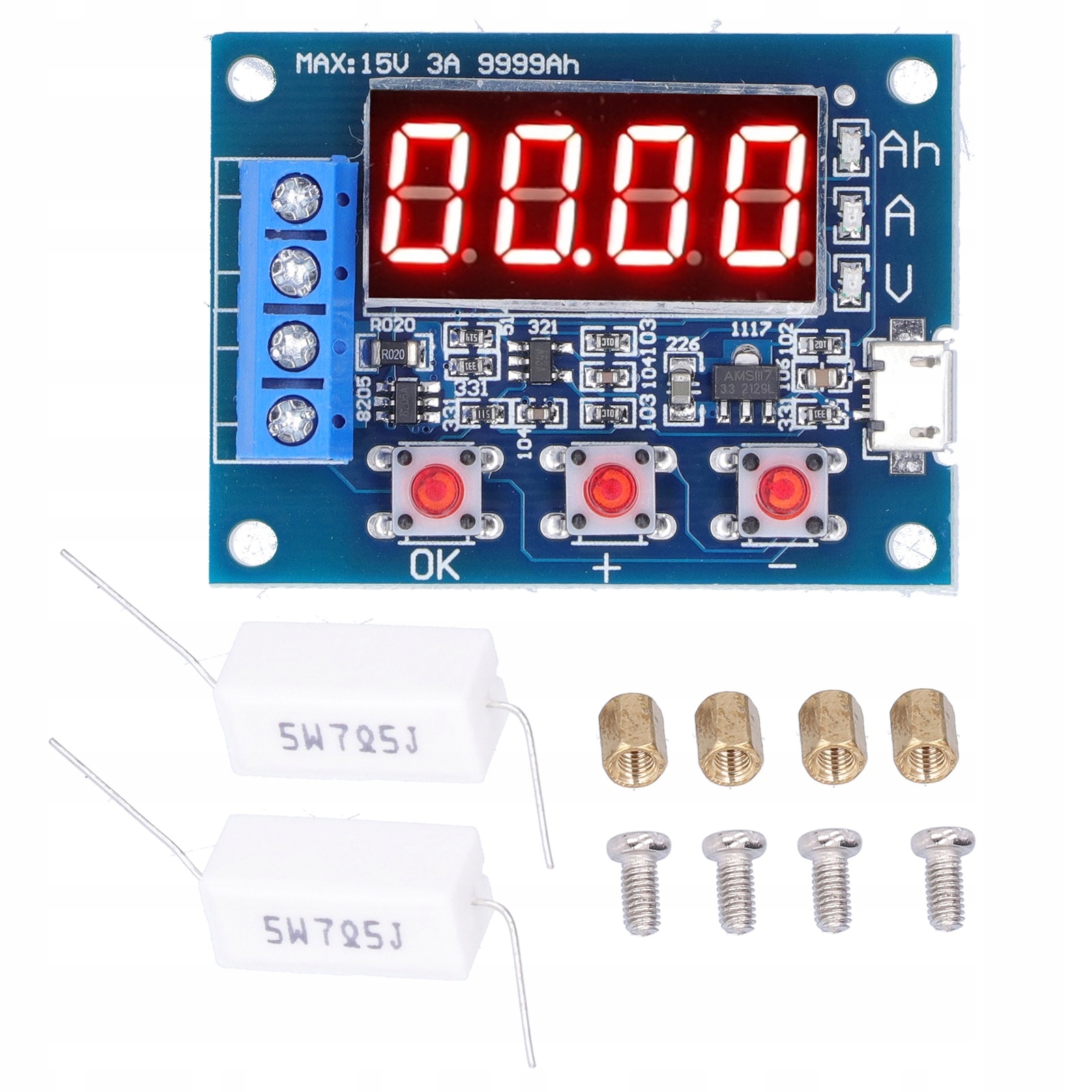

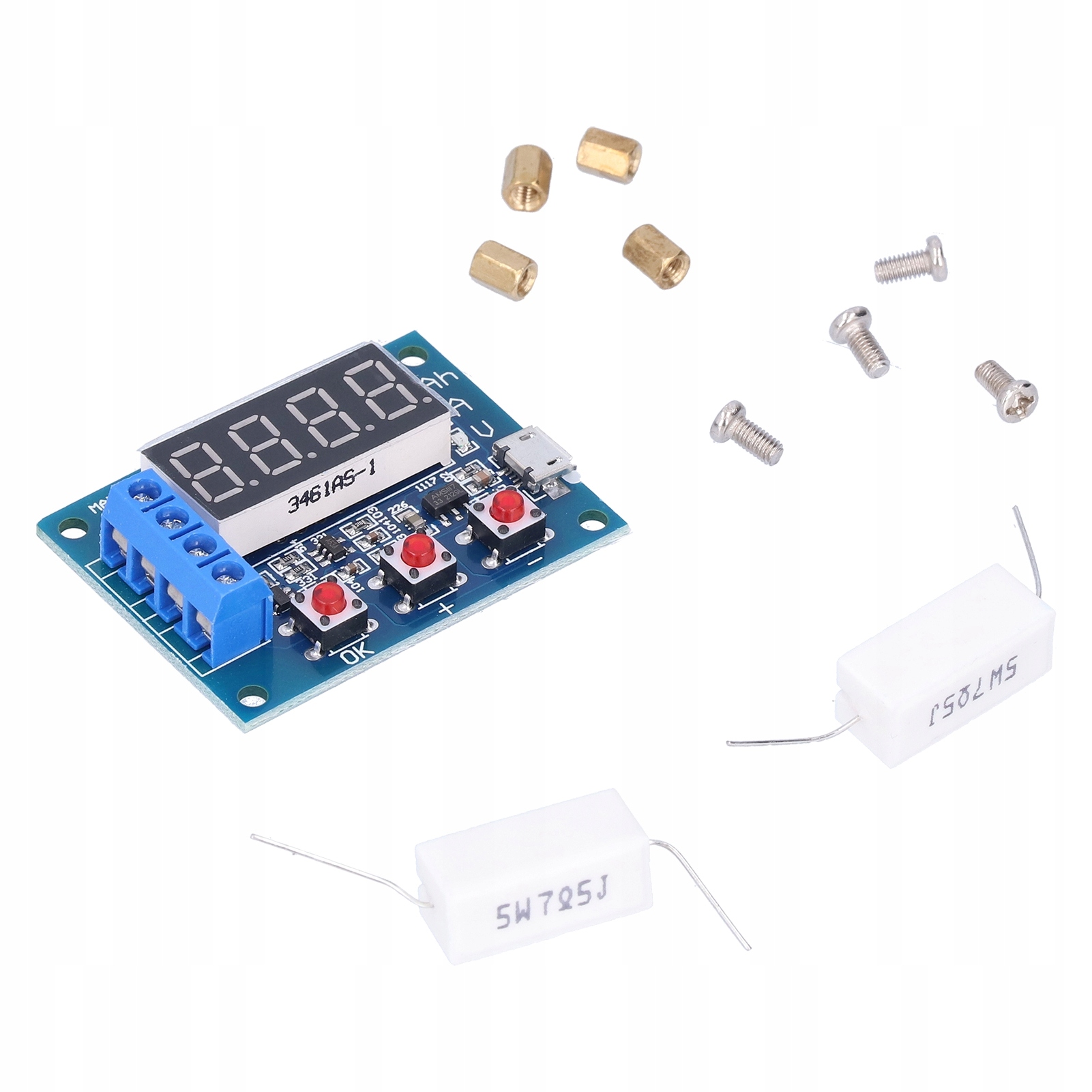

Список пакетів:

1 x тестер батареї

2 x опір

4 x мідні ніжки

4 x гвинт

p>

Функції:

1. Зовнішнє керування навантаженням: отримуйте інтегровані результати розрядного струму в режимі реального часу, контролюючи відключення навантаження. 2. Невелика похибка: найвища ємність акумулятора підтримує 9999AH (9999000MAH), похибка вимірювання напруги та струму невелика. 3. Автоматична ідентифікація: автоматично визначає та створює відповідну напругу на клемах акумулятора, її також можна регулювати вручну. 4. Інтерфейс мікро-USB: з інтерфейсом мікро-USB напруга джерела живлення становить 4,5

6 В постійного струму, і його можна живити від різних пристроїв. 5. Для батареї 12 В: вимірювач ємності батареї має цифровий дисплей і 3 кнопки керування, придатні для перевірки ємності свинцево-кислотної батареї 12 В 18650.
