Вимірювач параметрів електроустановки. Перехідник для багатожильних кабелів

SONEL Set MPI-535 Electrical Installation Parameter Meter + Adapter for AutoIso-1000C Cables

SONEL WMPLMPI535ISO10C MPI-535 + Adapters for AutoIso-1000C Cables

✔️ Найбільша сенсорна панель на ринку (7”) – надзвичайна ергономіка та зручність використання

✔️ Знімна карта microSD – просте збільшення об’єму пам’яті

✔️ Li-Ion акумулятор – триваліша робота лічильника

✔️ Вимірювання всіх параметрів захисту від ударів – одним приладом замість кілька

✔️ Швидке вимірювання шлейфів короткого замикання за допомогою вимикача УЗО без відключення (до кількох секунд) - економія часу

✔️ Самотестування - можливість виконувати автоматичні вимірювання послідовно - спрощення вимірювань

✔️ Швидкий шлях від вимірювань до звіту - економія час

✔️ Адаптер AUTO ISO 1000C використовується для вимірювання опору ізоляції кабелів і багатожильних проводів з тестовою напругою до 1000 В.

✔️ Залежно від об'єкта вимірювання та прийнятих стандартів (кожен провід один до одного або провід до решти закорочених і заземлених проводів), вимірювання опору ізоляції дроти або багатодротові кабелі потребують кількох підключень.

✔️ Щоб скоротити час тестування та усунути неминучі помилки підключення, Sonel представила адаптер, який виконує перемикання між окремими парами проводів для оператора.

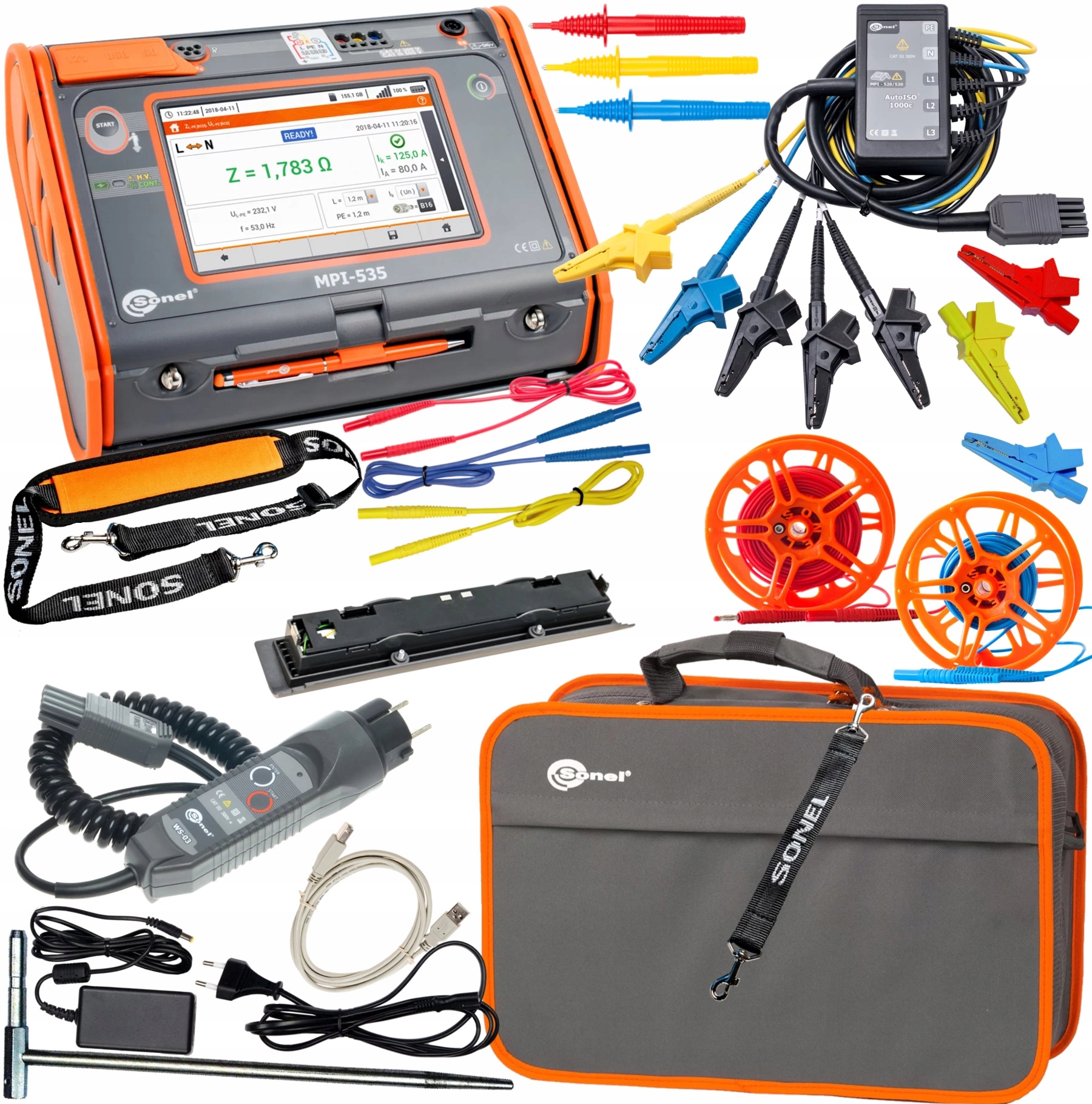

В набір входить:

• 1 шт. Лічильник SONEL MPI-535
• 1 шт. Адаптер SONEL AutoISO-1000C
• 3 шт. Кабель 1,2 м (вилки-банан) червоний / синій / жовтий
• 1 шт. Кабель Uni-Schuko з тригером вимірювання (CAT III 300 В)
• 3 шт. Затискач "Крокодил" 1 кВ 20 А червоний / синій / жовтий
• 3 шт Лопатковий зонд 1 кВ (гніздо банан) червоний / синій / жовтий
• 1 шт. Кабель Uni-Schuko з тригером вимірювання (CAT III 300 В)
• 2 шт. Кабель вимірювальний на котушці для вимірювання заземлення 15 м / 30 м WAPRZ015BUBBSZ
• 2 шт. Щуп 30 см для забивання в землю
• 1 шт. Інтерфейсний кабель USB
• 1 шт. Джгут проводів для лічильника (тип L-2)
• 1 шт. Корпус L2
• Сертифікат калібрування

Живлення:

• 1 шт. Кабель живлення 230 В (вилка IEC C7)
• 1 шт. Джерело живлення для лічильників (тип Z7)
• 1 шт. Контейнер з літій-іонною батареєю 11,1 В 3,4 А·год

Свідоцтво про калібрування – це документ, який видається безкоштовно в процесі виробництва лічильника.

Він підтверджує метрологічні властивості та підтримку відповідності вимірювань.

Свідоцтво про калібрування містить пунктирне поле під датою видачі документа: «Дата введення в експлуатацію». Це поле, залишене для користувача пристрою, в якому слід ввести дату покупки.

Введену дату придбання можна використовувати для визначення наступної дати калібрування на основі рекомендацій виробника:

Наступне метрологічне підтвердження (калібрування) рекомендується проводити протягом 12 місяців з дати покупки, але не пізніше ніж через 24 місяці з дати виробництва/перевірки.

Наступну метрологічну перевірку проводить дослідно-калібрувальна лабораторія компанії Sonel. S.A., а виданий документ називається - Сертифікат калібрування.

Функції:

✅ імпеданс петлі замикання (також у колах з перемикачами УЗО),

✅ параметри вимикачів УЗО,

✅ опір ізоляції,

✅ опір заземлення (4 методи вимірювання + вимірювання грунту) питомий опір),

✅ безперервність захисних з'єднань і вирівнювальних з'єднань,

✅ інтенсивність світла,

✅ перевірка послідовності фаз,

✅ перевірка напрямку обертання двигуна.

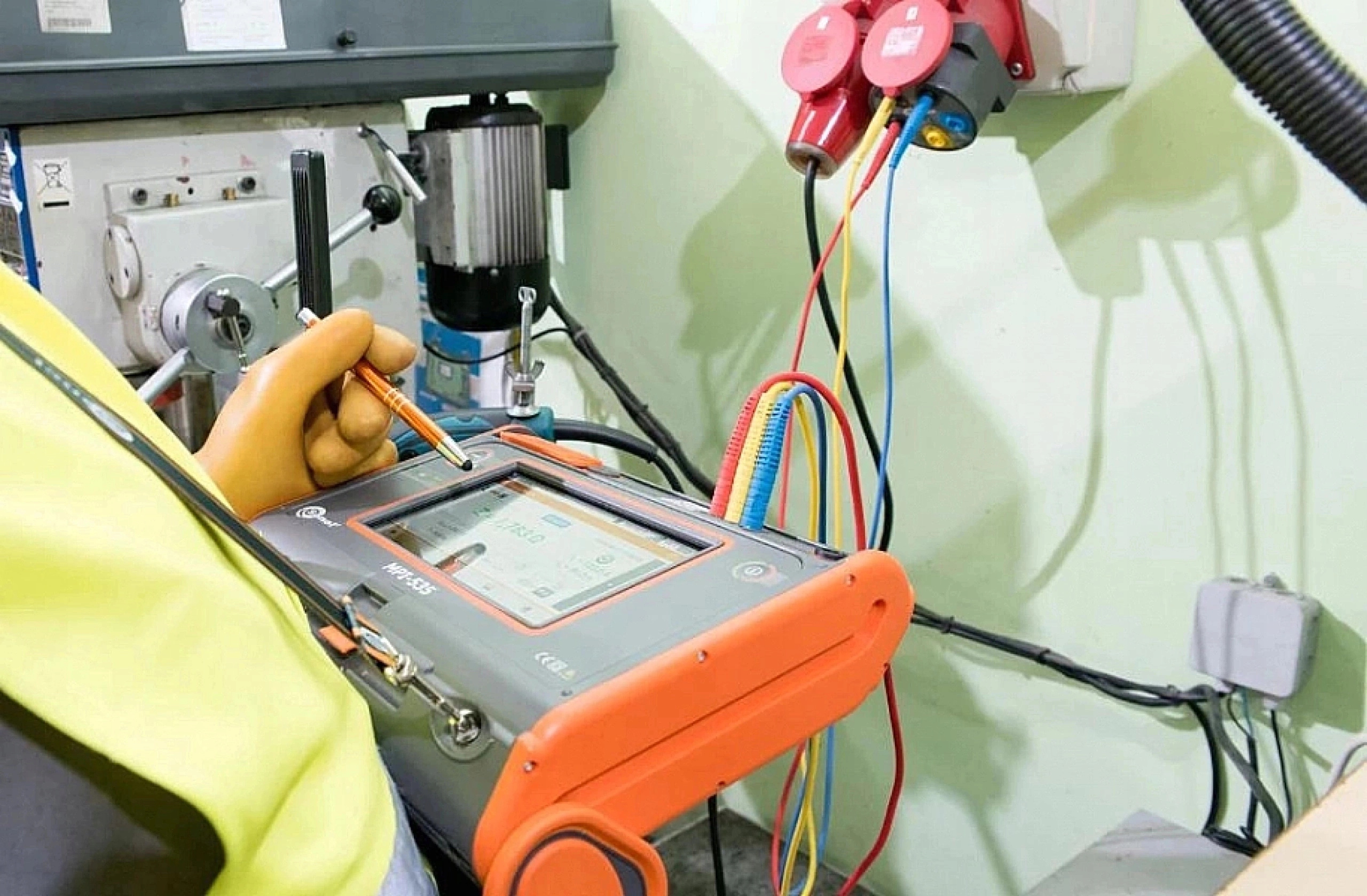

Перевірка безпеки установки

✅ Завдяки приладу ви можете перевірити побутовіі промисловіелектроустановки на предмет безпеки. Вимірювання можна дуже легко автоматизувати шляхом:

• перевірки автоматичних вимикачів залишкового струму в автоматичному режимі,
• автоматичних випробувань - тобто вільно настроюваних послідовностей вимірювань,
• використання адаптера AutoISO-1000C для перевірки опору ізоляції 3-, 4- та 4-провідної мережі кабелі 5-жильні.

Безпека та умови використання

• Категорія вимірювання згідно з PN-EN 61010 IV 300 В, III 500 В
• Ступінь захисту IP51
• Тип ізоляції відповідно до PN-EN 61010-1 та IEC 61557 подвійний
• Розміри288 x 223 x 75 мм
• Вага метраприбл. 2,5 кг
• Робоча температура0…+45°C
• Температура зберігання -20…+60°C
• Вологість 20…90% Номінальна температура 23 ± 2°C
• Еталонна вологість 40%…60%

Технічні характеристики

• A – Функції вимірювання
• B – Діапазон вимірювання
• C – Діапазон відображення
• D – Роздільна здатність
• E – Точність
• 1 – Петля несправності імпеданс
• 1.1- Петля короткого замикання ZL-PE, ZL-N, ZL-L
• 1.2- Петля короткого замикання ZL-PE в режимі УЗО
• 2- Вимірювання параметрів перемикача УЗО
• 2.1- Перевірка вимикання УЗО та вимірювання час спрацьовування tA тестовий струм 0,5 In, 1 In, 2 In, 5 In
• 2.2- УЗО загального типу та короткочасної затримки
• 2.3- Вибіркове УЗО
• 3- Вимірювання струму спрацьовування УЗО IA вимірювальний струм 0,2 In…2.0 У
• 3.1- для синусоїдального залишкового струму (тип змінного струму)
• 3.2- для 1-стороннього та 1-стороннього залишкового струму з опорою постійного струму 6 мА (тип A)
• 3.3- для залишкового струму постійного струму (тип B)
• 4- земля Опір
• 4.1- 3- та 4-провідний метод
• 4.2- 3-провідний метод + затискачі
• 4.3- 2-провідний метод
• 5- Питомий опір ґрунту

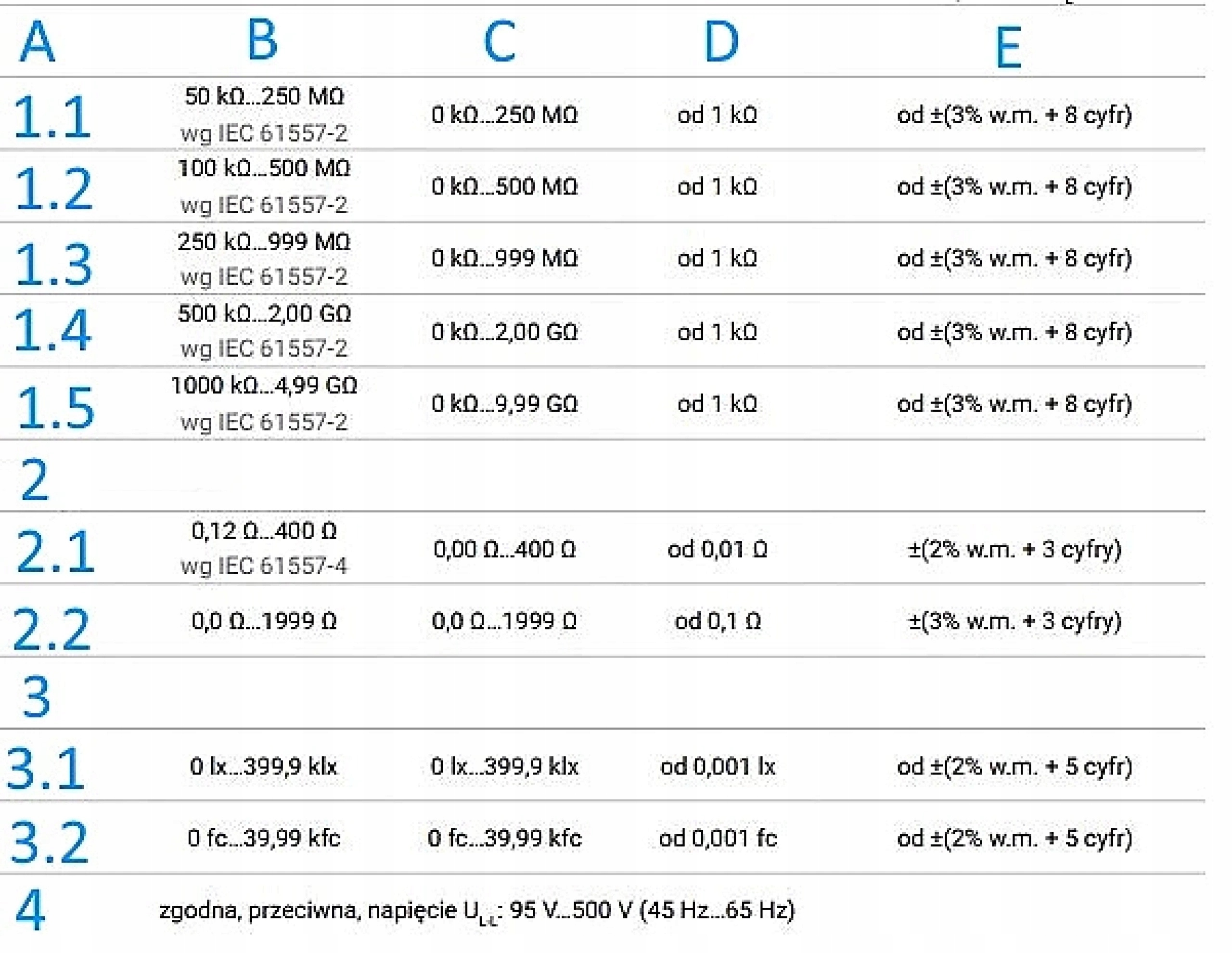

Технічні характеристики

• A – Функції вимірювання
• B – Діапазон вимірювання
• C – Діапазон відображення
• D – Роздільна здатність
• E – Точність
• 1.1 – Опір ізоляції/ вимірювальна напруга 50 В
• 1.2- Вимірювальна напруга 100 В
• 1.3- Вимірювальна напруга 250 В
• 1.4- Вимірювальна напруга 500 В
• 1.5- Вимірювальна напруга 1000 В
• 2- Опір захисні провідники та еквіпотенціальне з’єднання
• 2.1- Вимірювання безперервності захисного та еквіпотенціального з’єднання за допомогою струму 200 мА
• 2.2- Вимірювання опору з малим струмом
• 3- Освітленість
• 3.1- Вимірювання в люксах (lx)
• 3.2- Вимірювання у футканделах (fc)
• 4- Індикація послідовності фаз

Пам'ять і зв'язок

• Необмежена пам'ять результатів вимірювань
• Передача результатів USB 2.0

Інша інформація

• Стандарт якості - розробка, проектування та виробництво ISO 9001
• Продукція відповідає вимогам ЕМС (емісія для промислових середовище) відповідно до стандартів PN-EN 61326-1 PN-EN 61326-2-2

Конструкція лічильника
