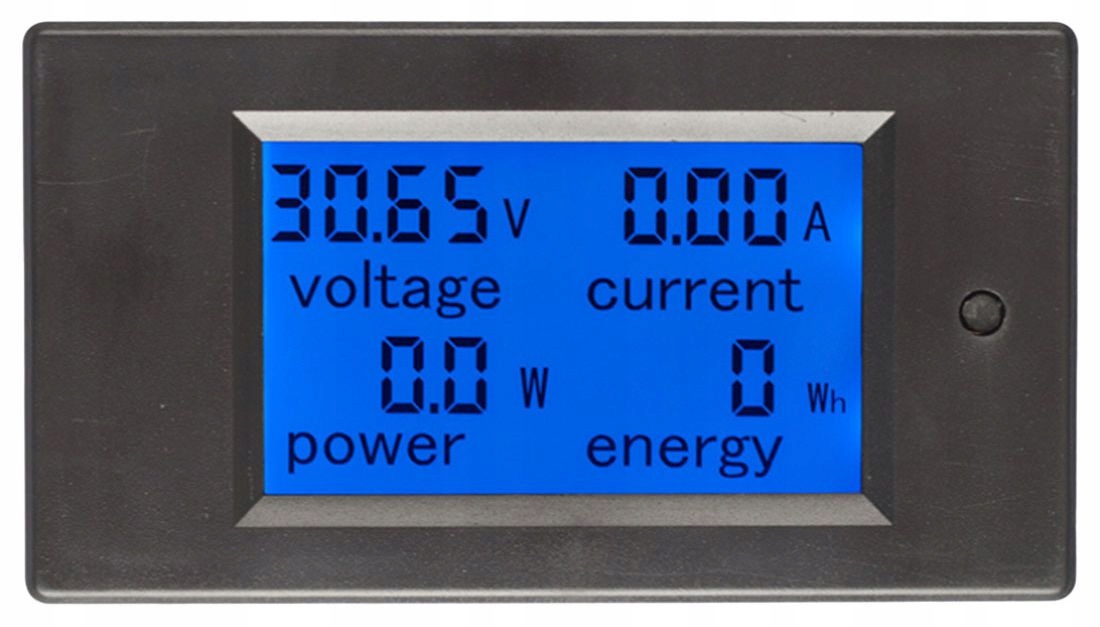

Вимірювач потужності - Voltage Current Meter Ватметр постійного струму

00K20 ВИМІРЮВАЧ ПОСТІЙНОГО СТРУМУ ТА НАПРУГИ З ВАТМЕТРОМ

напр. для вимірювання робочих параметрів фотоелектричних панелей

Існують також версії з шунтом до 50А та до 100А та для вимірювання змінного струму.

Якщо ви не впевнені, як вибрати лічильника, прочитайте вкладку внизу, у вкладці: «Додаткова інформація» посібник та/або інструкції для лічильника.

ТЕХНІЧНІ ДАНІ:

Нова збільшена версія з більш читабельним дисплеєм 4-в-1 також із підсвічуванням.

Для використання в автомобілях, човнах, мотоциклах і для напруги та напруги вимірювання струму в тестових пристроях.

Широко використовується в електромеханічних пристроях.

Дозволяє контролювати батарею та електричну систему, сонячну енергію, енергію вітру, установку HHO.

Технічні характеристики:

- Робоча напруга: 6,5--100 В постійного струму

- Максимальна потужність: 20 A / 2000 Вт

- Масштаб: - 6,5-100,00 В постійного струму, 0-20,00 A, 0 -999,99 кВт·год, 0-1000,0 Вт, 0-999: 59 год

- Тип дисплея: - РК-дисплей із підсвічуванням

- Роздільна здатність: - 0,01 В, 0,01 A, 0,01 кВт·год, 0,1 Вт, 0,01 Г

- Розміри: - 92 мм * 52 мм * 18 мм (Ш * Г * В)

- Розмір монтажного отвору: - 45 мм * 84 мм

- Точність вимірювання: клас 1 (± 1%)

ОПИС РОБОТИ:

1) вимірювання та моніторинг електричних параметрів (напруга, сила струму, кВт*год, ват)

2) функція сигналізації про перевантаження (потужність перевищує порогове значення тривоги, підсвічування) блимає)

3) Програмування функції порогу сигналізації (ви можете встановити власний поріг сигналізації потужності)

4) Потужність (кВт·год) Функція з кнопкою скидання

5) Зберігання даних після вимкнення живлення

6) Функція екрана - великий РК-екран Повністю плавне відображення (напруга, струм, кВт-год, потужність)

7) Функція підсвічування

Дисплей:

Інтерфейс дисплея. Відповідно до індикації, кВт*год, Ватт, електричні параметри на РК-дисплеї

1) потужність: діапазон вимірювання 0 ~ 2 кВт

менше 1 кВт: 0,0 ~ 999,9 Вт

менше 10 кВт: 1000 ~ 2000 Вт

2) кВт-год: діапазон вимірювання 0 ~ 9999 кВт-год

менше 10 кВт-год: 0 ~ 9999 Вт-год

більше

Формат дисплея 0.00 ~ 20.00A

Кнопка

1) керування підсвічуванням

Ви можете вмикати/вимикати підсвічування коротким натисканням

2) Скидання живлення.

Крок 1: утримуйте кнопку (приблизно 5 секунд), доки дисплей не почне блимати, потім відпустіть кнопку;

Крок 2: якщо коротко натисніть кнопку ще раз, а потім скиньте до нуля (кВт·год) після мерехтіння;

Крок 3: якщо ви довго натискаєте кнопку протягом 5 секунд, доки мерехтіння більше не припиниться, дані про потужність (кВт-год) не скинуто.

3) Налаштування будильника (живлення)

Крок 1: Натисніть і утримуйте кнопку, поки на РК-екрані не з’явиться напис «SET CLR», відпустіть кнопку.

Крок 2: позначте значення тривоги (напруга), короткий час роботи, значення (число) збільшиться. Не натискайте кнопку протягом 3 секунд, встановивши перемикач на наступну цифру числа.

Крок 3: Тривале натискання кнопки (приблизно 5 секунд) ----> запишіть порогову напругу значення. Діапазон налаштувань порогової потужності: 6,5–99,99 В.

Примітка: переконайтеся, що дроти підключені правильно (полярність).

Цей модуль не підходить для використання поза приміщенням

Підключене навантаження не повинно перевищувати допустиму напругу живлення та номінальний струм, що підтримується лічильником.

ЗАСТОСУВАННЯ:

Панельний вимірювач можна використовувати для вимірювання робочих параметрів панелей або інших струмоприймачів з постійною напругою до 100 В і струмом до 20 А.

Чіткий дисплей дозволяє аналізувати, наприклад, процес заряджання батареї або енергоспоживання приймачів постійного струму. Також для вимірювання різниці в параметрах фотоелектричних панелей.
