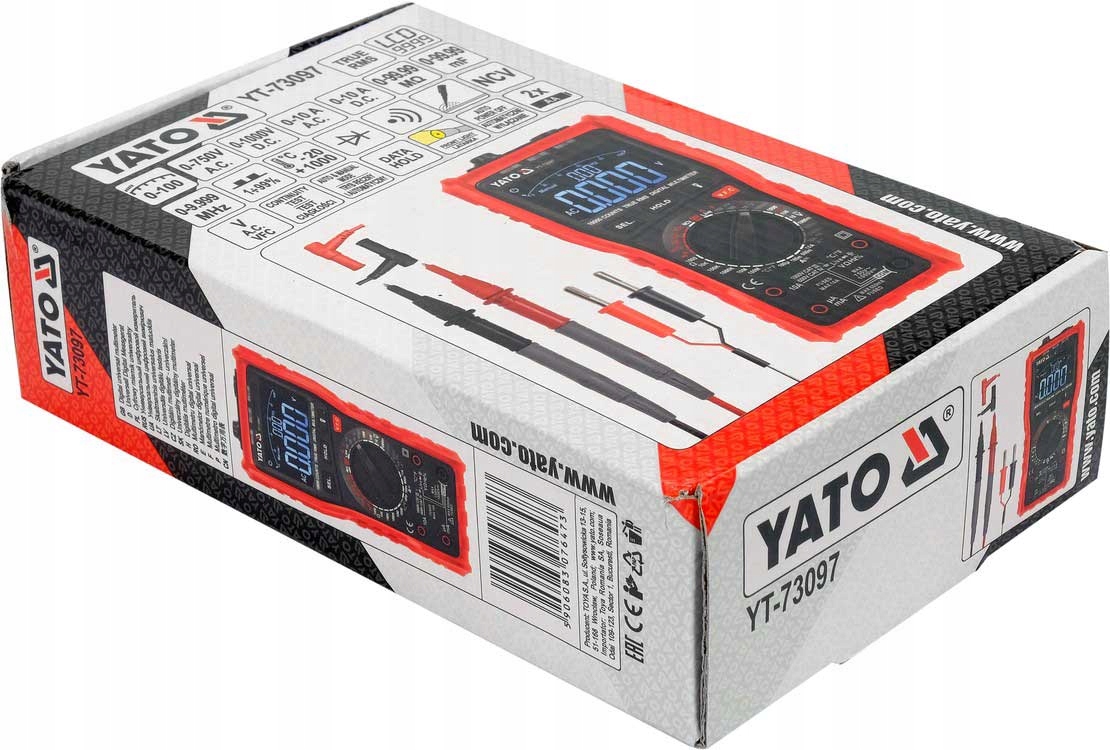

Цифровий вимірювач TRUE RMS З РК-дисплеєм із автоматичним і ручним налаштуванням діапазону 9999

YATO YT-73097

YT-73097 універсальний вимірювальний прилад із функцією TRUE RMS з унікальним дизайном із автоматичним та ручним діапазоном вимірювання . Він дозволяє виконувати базові та розширені вимірювання електричних величин. Великий багатофункціональний LCD дисплей дозволяє в деяких режимах вимірювання одночасно відображати два значення, наприклад, напругу та частоту з розетки. Корпус оснащений червоною гумовою кобурою з виділеними місцями для вимірювальних щупів, завдяки чому глюкометр легко вислизає з рук і мінімізує ризик пошкодження при падінні. Сучасний дизайн плати та спеціальне програмне забезпечення означають не тільки швидкість, точність і повторюваність показань, але й підвищений рівень безпеки, про що свідчить отримання сертифікату CAT IV до 600 В.

ОСНОВНІ ВИМІРЮВАННЯ

• вимірювання змінної напруги: A.C. 0-750 В, TRUE RMS + V.F.C.
• Вимірювання напруги постійного струму: постійний струм 0-1000 В
• Вимірювання змінного струму: A.C. 0-10 A, TRUE RMS
• Вимірювання постійного струму: DC. 0–10 A
• вимірювання опору: 0–99,99 МОм >

ДОДАТКОВІ ВИМІРЮВАННЯ

• вимірювання ємності конденсатора: 0-99,99 мФ
• вимірювання частоти: 0- 9,999 МГц< /li>
• вимірювання коефіцієнта заповнення: 1-99%
• вимірювання температури: від -20 до 1000°C
• безконтактне визначення напруги змінного струму: NCV

ВБУДОВАНІ ФУНКЦІЇ

• TRUE RMS - лічильник із цією функцією обчислює реальне ефективне значення змінної напруги та струму для як синусоїдальні, так і синусоїдальні, а не синусоїдальні. Пристрій спочатку вимірює фактичне значення синусоїди через кілька інтервалів часу → потім зводить результати вимірювань у квадрат → підсумовує їх → обчислює середнє → і, нарешті, зводить середній результат у квадрат. Результатом вимірювання є реальне ефективне значення змінної напруги/струму, навіть для деформованої синусоїди чи прямокутної хвилі.

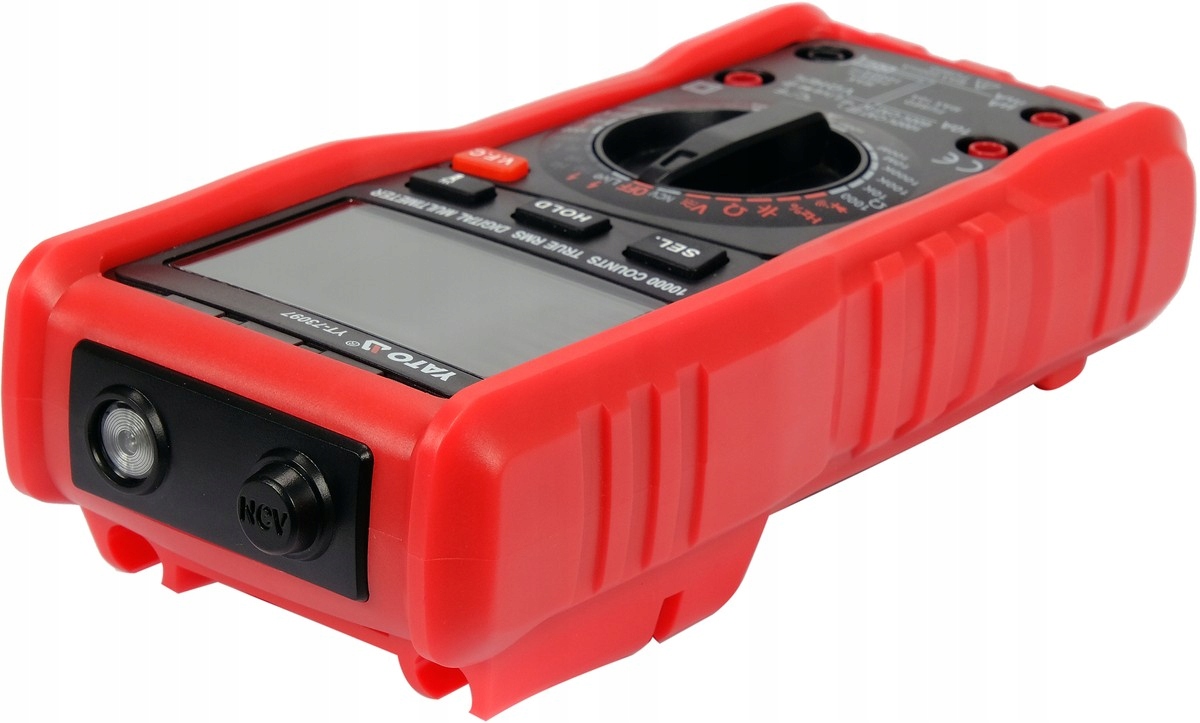

• NCV – безконтактне визначення змінної напруги за допомогою індуктивного метод. Лічильник визначає наявність напруги в ізольованому проводі за допомогою датчика NCV на передній панелі приладу
• LIVE - перевірка наявності фази за допомогою одного з вимірювальних щупів. Він дозволяє перевірити, в якому з отворів електричної розетки знаходиться фаза. Вставити вимірювальний щуп в отвір, при виявленні фази на дисплеї з'явиться напис LIVE
• V.F.C. - фільтр низьких частот. Функція використовується, наприклад, при вимірюванні вихідної напруги контролера електродвигуна, який використовує зміну частоти та напруги для керування швидкістю двигуна (контролери VFD). Після активації функції вимірювач фільтрує високочастотні перешкоди, наприклад, від сигналу ШІМ, і залишає лише низькі частоти. Завдяки цьому фільтр забезпечує точне вимірювання ефективного значення напруги/струму, що надходить до двигуна
• AUTO - автоматичне налаштування діапазону вимірювання. При вимірюванні невідомих величин вимірювальним приладом з ручною зміною діапазону за допомогою ручки вимірювання слід проводити послідовно від найбільшого діапазону до діапазону, що дає найбільш точний результат - інакше ви ризикуєте пошкодити прилад. Однак у випадку мультиметра з функцією AUTO достатньо виконати одне вимірювання, і вимірювач автоматично знайде оптимальний діапазон. Лічильник YT-73097 є унікальною конструкцією, оскільки, крім автоматичних режимів вимірювання, він також пропонує вимірювання основних електричних величин у діапазонах, встановлених вручну за допомогою ручки, таким чином поєднуючи переваги обох рішень. Якщо ми знаємо приблизне значення вимірювання та встановлюємо відповідний діапазон, ми виграємо у швидкості показань
• SEL - зміна режиму вимірювання, наприклад, з вимірювання напруги змінного струму на вимірювання постійного струму< /li>
• HOLD - збереження поточного виміряного значення на дисплеї
• ЛІХТАРИК - На передній панелі пристрою є діод для освітлення робочої зони, яке можна вмикати та вимикати цією кнопкою

ТОЧНІСТЬ ВИМІРЮВАННЯ

Приклад визначення точності вимірювання напруги змінного струму. Розрахунок результату вимірювання: 235 В

• точність вимірювання лічильника YT-73097 для цього діапазону: ±(1,0% + 5), роздільна здатність 0,1В
• похибка вимірювання формула розрахунків: (результат вимірювання x 1,0%) + 5 x роздільна здатність
• розрахунки: (235 x 1,0%) + 5 x 0,1 = 2,35 + 0,5 = 2,85 В

Фактичний результат з урахуванням похибки вимірювання для індикації 235В = 235 ± 2,85В

• результат з урахуванням похибки вимірювання для індикації прямого вимірювання напруги: 12В = 12 ± 0,09В
• результат з урахуванням похибки вимірювання для позначення вимірювання змінного струму: 8A = 8 ± 0,15A

Таблиця з роздільною здатністю та точністю для даного вимірювання може можна знайти в посібнику користувача.

ДОДАТКОВА ІНФОРМАЦІЯ

• РК-дисплей, максимальний відображений результат: 9999
• звуковий і світловий сигнал під час перевірки безперервності ланцюга на опір нижче 30 Ом
• автоматичний режим для перевірки цілісності діодів і ланцюга, у цьому налаштуванні лічильник буде автоматично визначати, чи має справу діод чи ланцюг з низьким опором
• можливість увімкнути перевірку безперервності діода та ланцюга окремо за допомогою кнопки SEL, у налаштуваннях перевірки безперервності зумер пролунає негайно
• у комплекті вимірювальні зонди довжиною 15 см
• довжина кабелю з зондами: 110 см
• діаметр кабелю з ізоляцією: 3,5 мм
• конструкція з захистом від перевантаження та захистом для вимірювання струму та напруги
• сигналізація запобіжник перегорів
• сигналізація, коли вимірювальний щуп вставляється не в те гніздо, наприклад, якщо після ввімкнення лічильника ми налаштуємо його на вимірювання напруги та вставимо вимірювальний щуп у гніздо вимірювання струму, з’явиться слово LEAD на дисплеї li>
• корпус з ABS пластику
• автоматичне відключення лічильника після 10 хвилин бездіяльності
• індикатор розряду батареї
• живлення: два 1,5 Батареї V (AA) )
