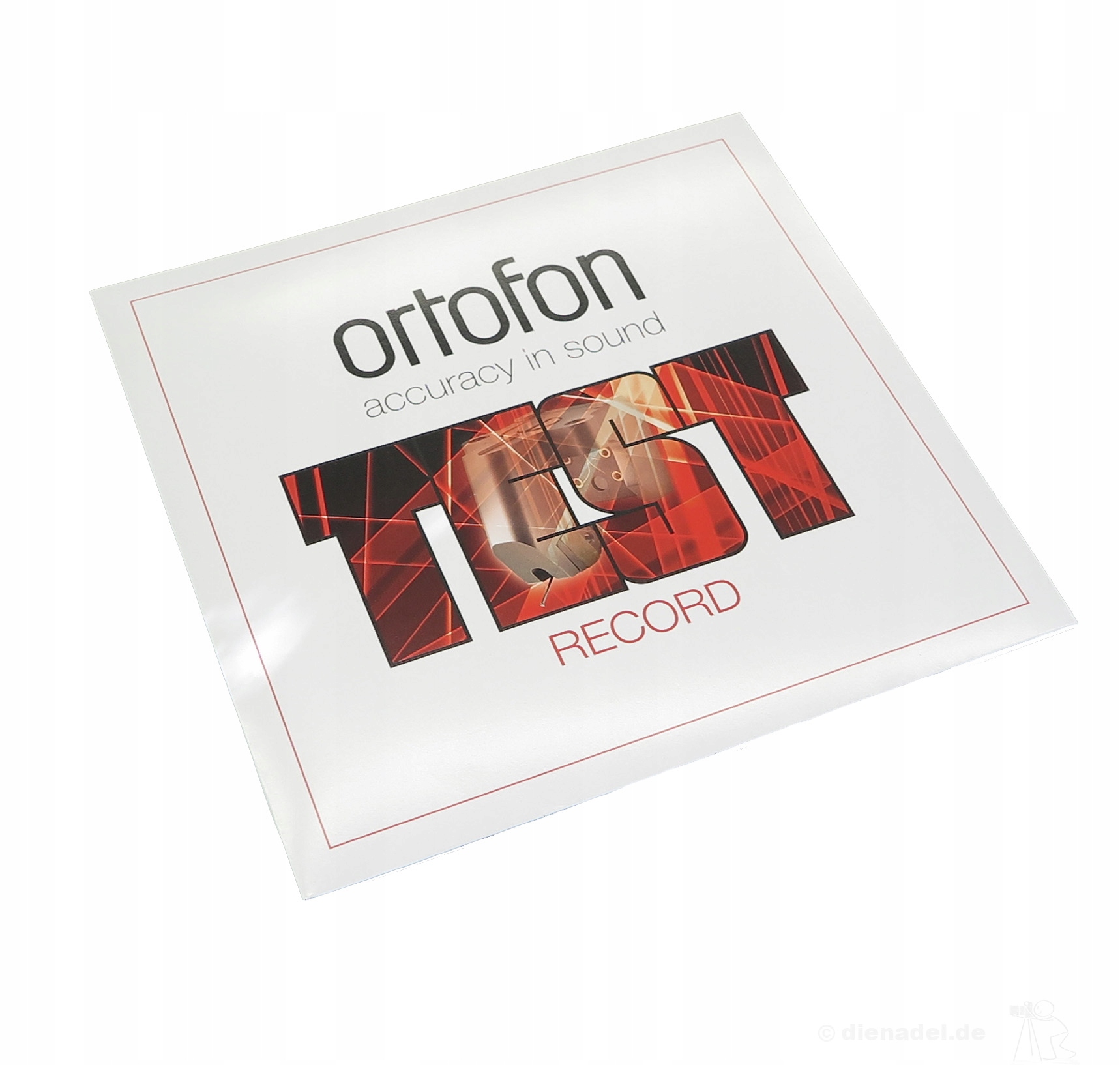

Запис тесту Orthonon LP

тестова вінілова пластина

Нова тестова пластина Ортона призначена для того, щоб ви могли перевірити систему HIFI у найбільш природному аудіо -середовищі, тобто у вашому домі. Дошка містить спеціальні тестові сигнали, розроблені для аналізу вставки вставки, а також її взаємодію з рукою та поворотом.

Перевірте систему HIFI перед тестуванням вставки. Лівий динамік повинен бути підключений до лівого каналу підсилювача праворуч праворуч; Обидва динаміки повинні працювати на фазі та оптимально встановити в кімнаті. Рекомендується встановити гучність на помірному рівні.

Прочитайте інструкції з повороту та руки, щоб отримати інформацію про правильну установку та калібрування, відрегулюйте руку, щоб вона була паралельною поверхні пластини, встановіть вертикальну силу відстеження та протизапання відповідно до рекомендованих значень в технічних даних вставки та регулюйте голку.

Нове точне натискання 15 шляхів пластини

Кожна сторона дошки складається з 15 шляхів, які були вирізані послідовностями 1-4 та 5-15:

1. Читання вільного вільного лівого каналу 800 Гц - 50 кГц. Журнал. 28 секунд Різання лінії * (800-20000 Гц ± 1,5 дБ)

2. Права частота правого каналу 800 Гц - 50 кГц. Журнал. 28 секунд Різання лінії * (800-20000 Гц ± 1,5 дБ)

3. Читання вільного вільного лівого каналу 800 Гц - 50 кГц. Журнал. 28 секунд Різання лінії * (800-20000 Гц ± 1,5 дБ)

4. Права частота правого каналу 800 Гц - 50 кГц. Журнал. 28 секунд Різання лінії * (800-20000 Гц ± 1,5 дБ)

5. Довідкові тонни 1000 Гц 5 см / с лівий канал

6. Довідкові тонни 1000 Гц 5 см / с RMS Правий канал

7. Довідкові тонни 1000 Гц 5 см / с лівий канал

8. Довідкові тонни 1000 Гц 5 см / с RMS Правий канал

9. Здатність відстеження, сторона, топ 50 мкм

10. Здатність відстеження, сторона, топ 60 мкм

11. Здатність відстеження, сторона, пік 70 мкм

12. Здатність відстеження, сторона, пік 80 мкм

13. Здатність відстеження, сторона, пік 90 мкм

14. Здатність відстеження, сторона, топ -100 мкм

15. Квадратна хвиля 2,7 мсек у робочому циклі 3: 7

* Запис має постійну амплітуду швидкості під час обіг.

1-4 Потяг частоти - інструмент для перевірки частотних характеристик

Існує кілька факторів, які можуть впливати на смугу передачі, включаючи ємність кабелю, вставку навантаження, силу відстеження та рівень споживання деталей. З цієї причини отримання ідеально плоскої частотної реакції може бути важким. Іноді йти на невеликі компроміси у виборі устілки можуть призвести до кращих загальних характеристик частот. Враховуючи вище, сигнал повинен бути чистим протягом усього циклу.

5-8 Довідкові тонни для тестування виходу каналу

9-14 Тест відстеження, бічна модуляція 315 Гц

Ці шляхи містять сигнал 315 Гц, зареєстрований з вирощуванням пікової амплітуди 50, 60, 70, 80, 90 та 100 мікрометрів. Перевірте значення відстеження устілки, зазначеної в його технічних даних. Ваша вставка повинна мати можливість відстежувати фактичний рівень без звукових спотворень. Труднощі в відстеженні сигналізуються як втрата тону або тріскаючого або переривчастого звуку. Щоб визначити, чи стосується цього або обох каналів, буде корисно використовувати баланс. У випадку різних результатів відстеження, отриманих для лівого та правого каналу, ймовірно, буде необхідно відновити корекцію анти -слизу руки. Якщо обидва канали не працюють належним чином, вертикальний тиск повинен бути підвищений, поки він не буде покращений.

15. квадратна хвиля 2,7 мсек у робочому циклі 3: 7

Під час моніторингу виходу вставки за допомогою осцилографа ви побачите прямокутну хвилю, розміщену точно одне над іншим, якщо з'єднання з вставкою є правильним. Після успішного виконання вищезазначених процедур тестування ви можете бути впевнені, що вставка була оптимізована. Людське вухо дуже чутливе до відмінностей у спотворенні звуку залежно від їх частоти. Його рівень залежить від умови голки та використання тарілки. 4

• Перед кожним використанням ретельно зніміть пил з поверхні пластин ніжною антистатичною щіткою або тканиною.

• Не забудьте зняти пил з алмазного наконечника до та після відновлення тарілки

Ортон час від часу рекомендує незначне обприскування засобів для очищення контактів, таких як Gold Gold Gold, до розетки руки. Слід підкреслити, що деякі фонові приховування можуть генерувати спотворення звуку, які не мають свого джерела в вставці.
