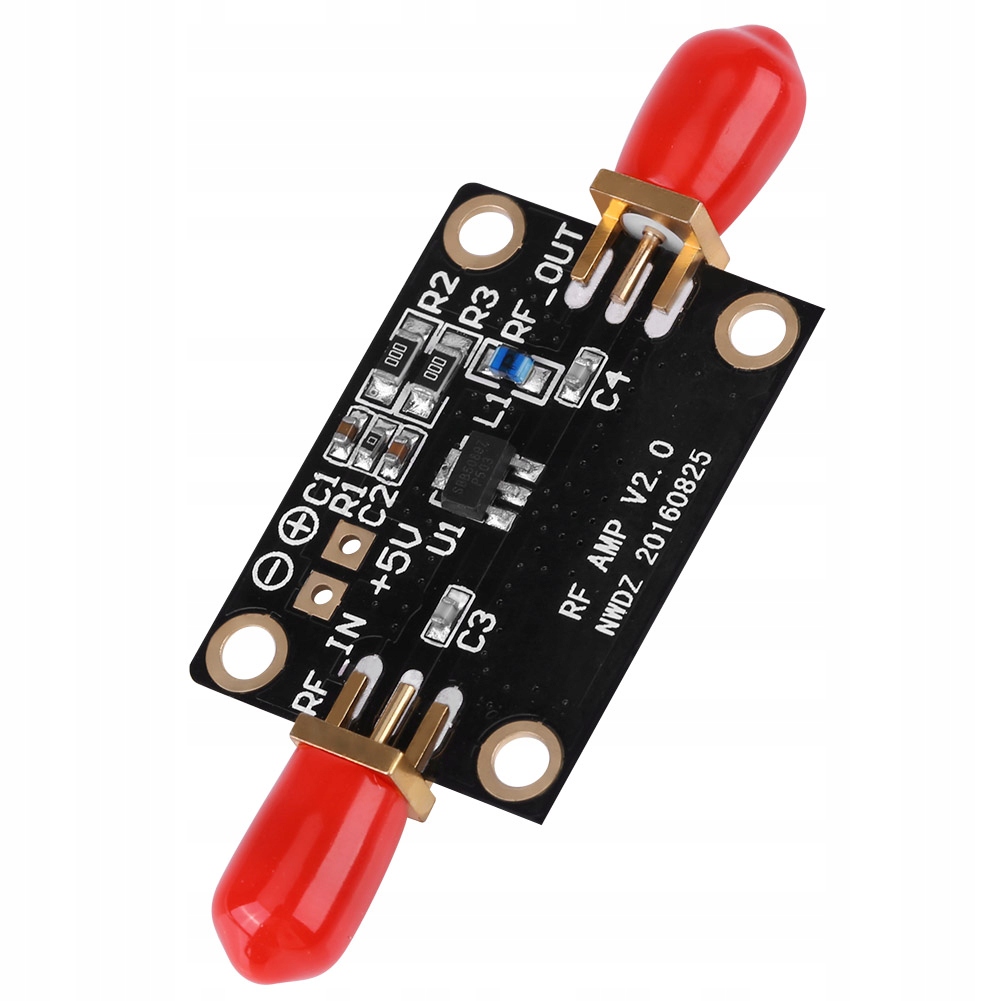

Високоефективний 20DB LNA 0,05-6 ГГц RF FM HF VHF/UHF радіоаматорський радіопідсилювач

Функції:

Високоефективний підсилювач InGaP HBT MMIC використовує конфігурацію Дарлінгтона з мережею активного зсуву.

Мережа з активним зміщенням забезпечує стабільний струм у перевищенні температури та варіації бета-версії процесу.

Призначений для роботи безпосередньо від джерела живлення 5 В, не потребує різкого резистора порівняно зі звичайними підсилювачами Дарлінгтона.

Продукт розроблено для високолінійних блоків підсилення 5 В, які потребують невеликого розміру. і мінімум зовнішніх компонентів.

Він внутрішньо узгоджений на 50

.

Технічні характеристики:

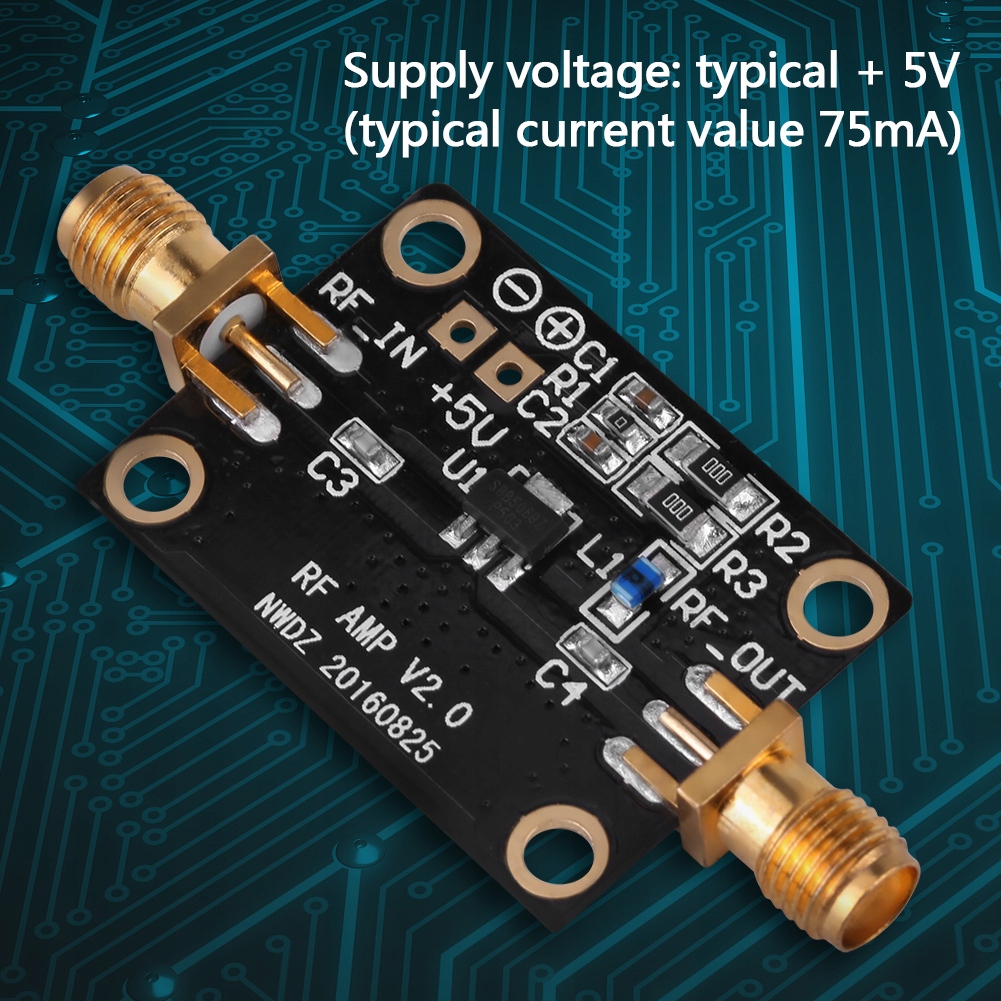

Напруга живлення: типова +5 В ( типове значення струму 75 мА)

Посилення: типове значення 20 дБ при 2G, вхідний вихідний імпеданс: 50 Ом

Максимальна вихідна потужність: P1 дБ 20 дБм (@2 ГГц

Вхід сигнал: <+10 дБм (> +10 дБм вхідний сигнал був спотворений)

Пропускна здатність: 0,05-6 ГГц (різні частоти посилення різні)

Коефіцієнт шуму: 4,1 дБ при 1 ГГц

Розмір: 3,2 x 2,3 см/1,3 x 0,9 дюйма

Вага: 5 г

Завантаження файлу:

http://pan. baidu.com/s/1bpCmfuf(Пароль:hcow)

Програми:

PA Driver Amplifier

Cellular, PCS, GSM, UMTS

Широкосмугове приладдя

Бездротові дані, супутникові термінали

Пакет включено:

1 x РЧ-підсилювач

Примітка:

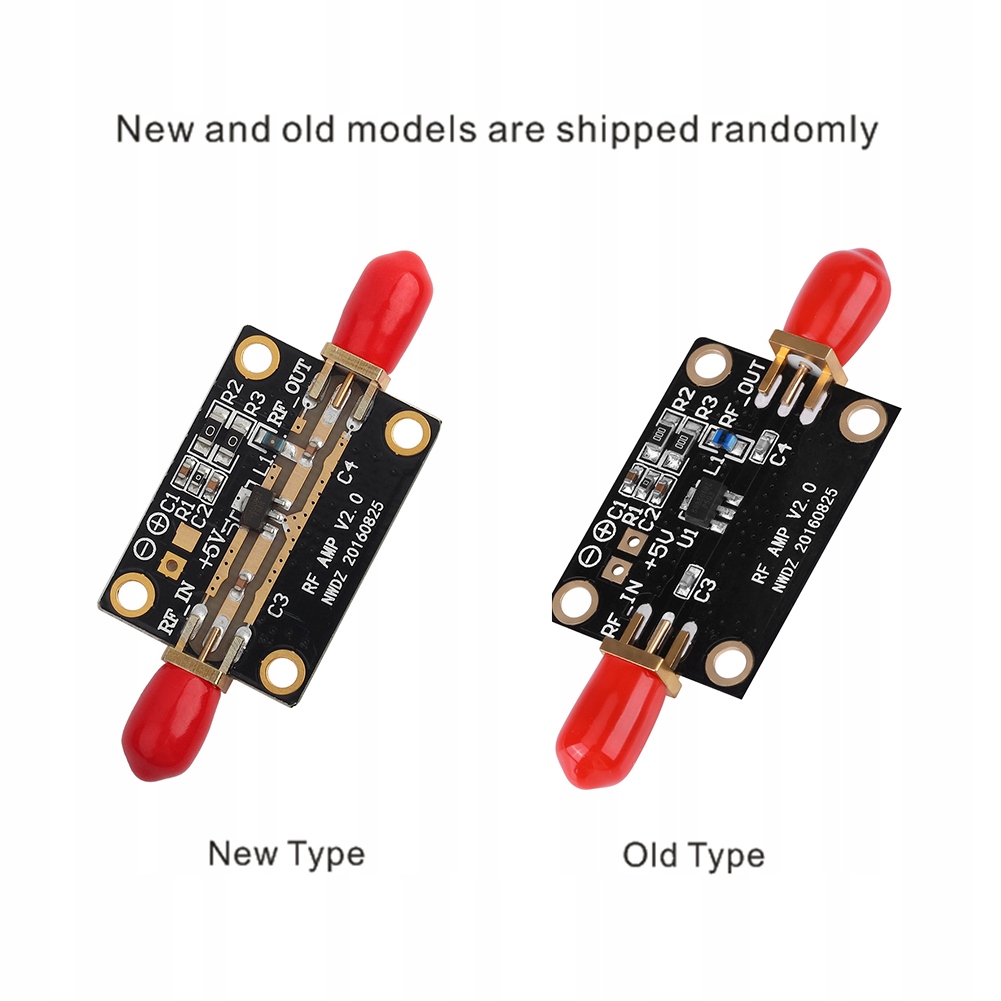

Зверніть увагу, що новий тип і старий тип цього продукту буде надіслано випадковим чином, і переконайтеся, що ви не заперечуєте перед замовленням.

Функції:

1. Високопродуктивний InGaP HBT MMICamplifier використовує конфігурацію Дарлінгтона з мережею активного зміщення 2. Мережа активного зсуву забезпечує стабільний струм за змін температури та бета-процесу 3. Розроблено для безпосередньої роботи з Джерело живлення 5 В не потребує падіння резистора порівняно зі звичайними підсилювачами Дарлінгтона 4. Продукт призначений для високолінійних блоків підсилення 5 В, які вимагають невеликого розміру та мінімальної кількості зовнішніх компонентів 5. Він внутрішньо узгоджений на 50
