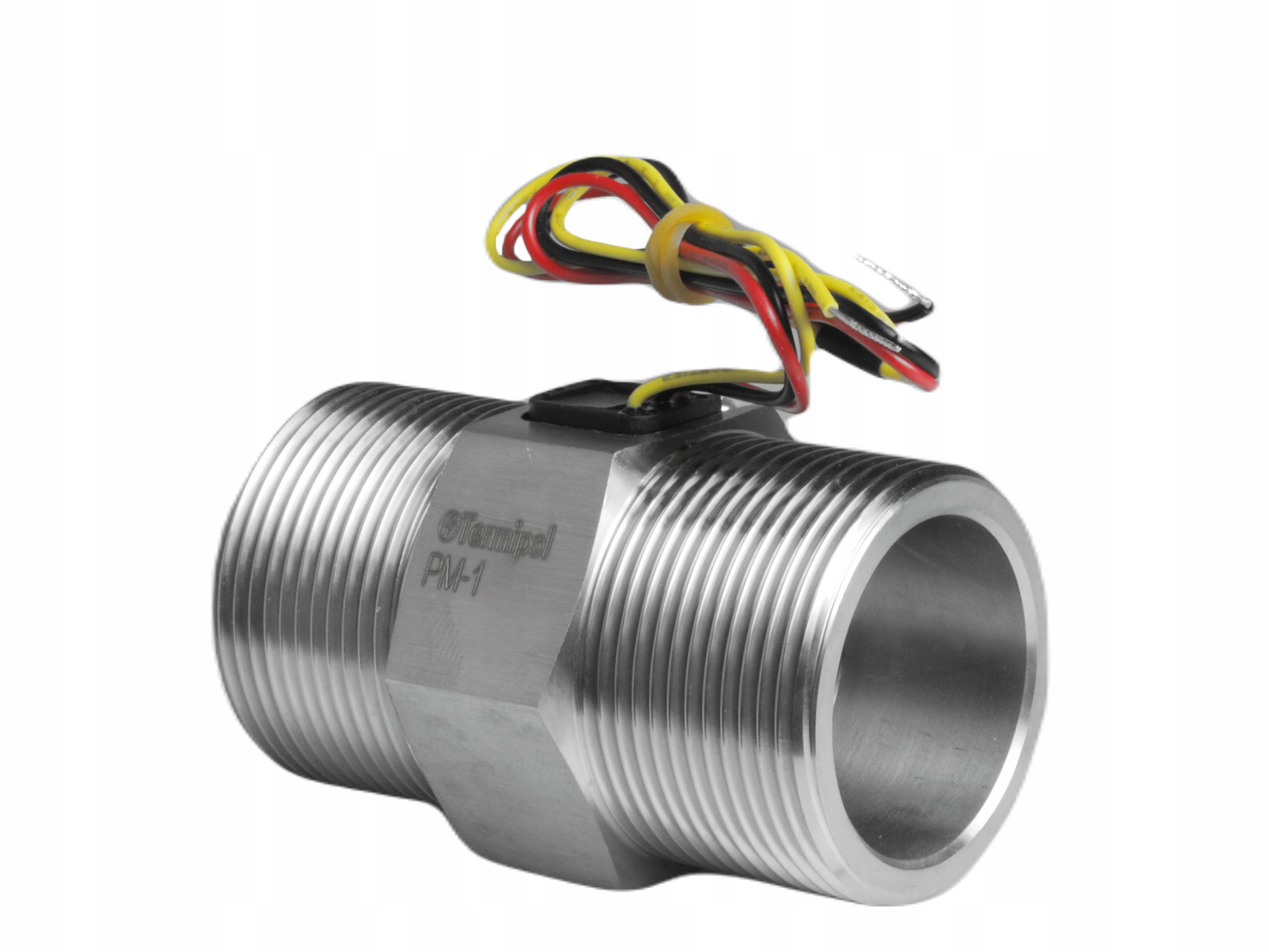

Витратомір PM-1-S

Датчик витрати рідини, призначений для зчитування витрати води або іншої рідини. Датчик посилає відповідний імпульсний сигнал. Виготовлений із латунного корпусу, водяної крильчатки та датчика Холла.

Коли вода протікає через крильчатку, вона рухає вал крильчатки. Його швидкість змінюється залежно від швидкості потоку. Датчик Холла посилає відповідний імпульсний сигнал. Його можна використовувати для обігрівачів і автоматичних водорозподільників.

Імпульсні витратоміри широко застосовуються в різних галузях, таких як хімічна промисловість, сільське господарство, енергетика, харчова промисловість, екологічний моніторинг тощо. Завдяки своїй простоті та надійності їх часто використовують для вимірювання витрати в різних робочих середовищах.

Технічні дані

• Живлення: 5-18 В постійного струму
• Вихід: NO, OC транзисторний вихід (10 мА) мін. 4,7 В постійного струму (вхідна напруга 5 В постійного струму)
• Матеріал: Нержавіюча сталь
• Монтаж: Зовнішня різьба 1'' (DN25)
• Мін. потік: 4 л/хв
• Макс. потік: 45 л/хв
• Робочий тиск: ≤ 1,75 МПа - (17,5 бар)
• Коефіцієнт перетворення об'єму: 42 імп/л ± 10%
• Вимірювання: Вода
• Умови роботи: 0 ~ 80°C
• Довжина кабелю: 30 см
• Додаткова інформація: Продукт не є готовим пристроєм, це лише компонент

Генерація імпульсу

Коли вода протікає через корпус витратоміра, вона переміщує вал робочого колеса - датчик генерує відповідний імпульсний сигнал X (зазначений у технічних даних). Кількість імпульсів пропорційна швидкості потоку води. Завдяки лічильникам імпульси можна конвертувати в зручні для користувача значення, напр. мілілітрів, літрів, літрів/хв.

Приклад застосування

Лічильник імпульсів + витратомір. Даний набір дозволяє вимірювати об'єм рідини і автоматично керувати дозатором. Приклад: заповнення баків 1,5 літрами рідини в кожному баку.
