Набір 8 роликових візків для рейки 80x80x5

Візки з двома горизонтальними роликами, призначені для воріт зі значним наповненням. Таке полотно на вітрі поводиться як «вітрило», а два горизонтальні ролики забезпечують безперебійну роботу воріт у вітряні дні.

• Ролики: Ø68,5 мм. × 19 мм, сталь
• Регулювальна платформа (нижній лист): 180 × 120
• Покриття: оцинковане

Вага візка: 7 кг

Призначення візка:

• Вага воріт: до 1000 кг (з двома колясками)
• В'їзний просвіт: 7-9 м

УВАГА!

Будь ласка, уважно перевірте розміри вашої рейки (профілю). Ці розміри визначаються шляхом вказівки довжини сторони на зовнішній стороні профілю та товщини стінки, виміряної штангенциркулем. Ролики, які ми виробляємо, створені під певний профіль - розміри не середні, як у багатьох китайських виробів. Завдяки цьому наші візки забезпечують точну роботу воріт. Ми надсилаємо на електронну пошту інструкцію з монтажу, яка містить точні параметри необхідної відстані між візками в залежності від ваги та довжини воріт.

Чим ми виділяємося

Днище візка (верхній лист).

Ми єдина компанія на ринку, яка використовує ширшу версію дна візка, ідентичну до ширини платформи 120 мм

• ширина 120 мм, а не 100 мм, як в інших колясках
• великі «боби» які в поєднанні з такими ж, як у нижній пластині (платформа регулювання) забезпечують найбільший діапазон регулювання під час складання.
• шайби під гвинти

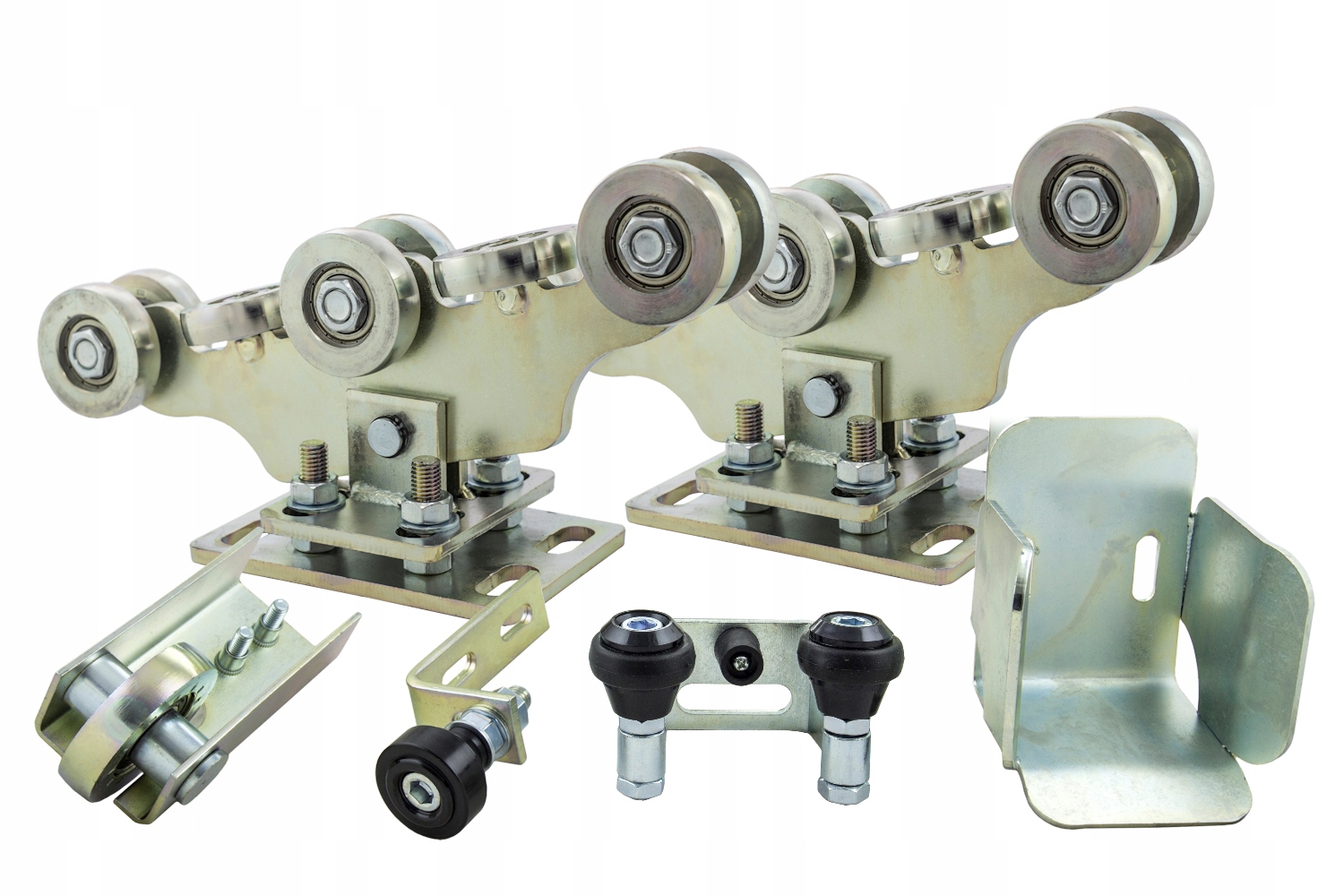

Набір складається з:

• каретки для рейки 80х80х5 (2 шт.)
• ролик ворот (1 шт.)
• розетка перегонки (1 шт.)
• направляючий ролик відбору (1 шт.)
• ручка верхня, т.зв. 'захоплювач' (1 шт.)

В коментарях вкажіть, який ролик вам потрібен (якщо не вказано, додамо ролик 33 мм)

• 25 мм (для U-перерізу 30x30x2)
• 33 мм з підшипниками (для U-перерізу 40/40/3)
• 35 мм з підшипниками ( для U-подібного профілю 40/40/2)
• 43 мм з шарикопідшипниками (для C-подібного профілю 50/50/3)

У коментарях вказуйте який тип «захвату» вам потрібен (якщо інформація не надана, ми додаємо випадковий):

• 40 мм
• 60 мм

Візкова платформа (нижня плита).

Напірний ролик (вмонтований в ходову рейку).

Його завдання - витримувати вагу воріт у стані «ворота закриті».

• Наші ролики мають товсті заклепки, закріплені на різьбі кріпильних гвинтів, які подовжують різьбу на кілька мм.
• Роликовий штифт має комір з одного боку та кріпиться за допомогою сегер з іншого. Це запобігає його ослабленню через удари об розетку.

Будь ласка, пам’ятайте, що накатний ролик повинен трохи піднімати передню частину воріт під час входу в розетку. Таким чином, він розвантажується навантаження на вагонетки при закритих воротах. При вазі воріт 400 кг навантаження на візок без «підтримки» роликово-розетковою системою зростає до 1400 кг.

Гніздо з перекриттям.

Гніздо має дренажні отвори.

Пам’ятайте! Встановіть розетку та ролик так, щоб ролик чітко ковзав по розетці (злегка піднімаючи ворота). Це знімає навантаження на візки, коли ворота закриті. З практики ми знаємо, що ворота закриті 99% часу, для 99% клієнтів. Полегшуючи навантаження на візки, ви продовжуєте термін їх служби!

Верхній направляючий ролик на кутнику.

Його призначення - стабілізувати роботу воріт.

Верхній захват

Захват стабілізує раму воріт у верхній частині стійки. Особливо корисно у випадку сучасних масивних воріт.
