Водяний нагрівач повітря

VOLCANO VR MINI 3 AC

У комплекті:

- 3-швидкісний настінний регулятор -монтований VOLCANO /WING AC

- Поворотна монтажна консоль.

Технічні дані:

• Двигун : AC
• Кількість рядів нагрівачів: 3
• Тип теплообмінника: 3-рядний мідно-алюмінієвий
• Діапазон потужностей: 4 - 27кВт
• Номінальна потужність нагріву: 17,7кВт (70/50/15C, 3-я передача)!
• b>
• Максимальний потік повітря: 2000 м³/год
• Кількість швидкостей вентилятора: 3
• Діаметр з'єднувальних патрубків: 3/4 дюйма
• Горизонтальний діапазон повітря: до 14 м
• Дальність дії повітря по вертикалі: до 8 м
• Потужність двигуна змінного струму: 0,115 кВт
• Вага пристрою (без води): 13 кг
• Розміри корпусу: 530 мм x 530 мм
• Рівень шуму: від 29 дБ(А) 3 м
• Виробник: VTS

Найкращий вибір невеликого водонагрівача Ідеально підходить для майстерень, гаражів, складів і зали до 130 м2.

VOLCANO MINI HEATER характеризується найвищою номінальною потужністю нагріву серед конкуруючих моделей до 17,7 кВт (70/50/15C, 3-я передача) !

Можливість придбати шланги в комплекті.

Опис продукту

Набір включає

обігрівач VOLCANO VR MINI AC

• Перевірений бренд, висока максимальна потужність до 27 кВт
• 3-швидкісний вентилятор
• Міцний корпус

Унікальний дизайн із 3 рядами теплообмінника!

Монтажна консоль< /h2 >

• Можливість регулювати положення обігрівача (ліворуч/праворуч)
• Надійна конструкція

Настінний контролер WING / VOLCANO AC h2>

• 3-ступеневе регулювання вентилятора обігрівача
• Термостат
• Можливість підключити електромагнітний клапан

VOLCANO MINI HEATER характеризується найвищою номінальною потужністю нагріву серед конкуруючих моделей, цілих 17,7 кВт (70/50/15C, 3-я передача)!

Характеристики та переваги обігрівачів VOLCANO

• Інноваційні технічні рішення.
• Сучасний промисловий дизайн.
• Точно виготовлений, легкий корпус.
• Ретельно підібраний склад використовуваних матеріалів.
• Повітряний канал динамічної форми.

Настінний контролер WING AC/VOLCANO AC

Технічні дані

• Напруга живлення: 220-240 В
• Допустима навантаження: 6(3) A
• Діапазон налаштування: 10-30°C
• Параметри робочого середовища: -10-50°C
• Співпраця з двигунами:Змінний струм
• Вимірювання температури:Інтегровано в пристрій < /li>
• Вихідний сигнал: ON/OFF
• Рівень захисту: IP30
• Виробник: VTS

Настінний контролер DT TR110C використовується для управління роботою всіх типів штор WING і VOLCANO нагрівачі b> з тришвидкісними двигунами змінного струму.

Перемикач нагріву для водяних завіс WING і нагрівачів VOLCANO керує роботою приводу, встановленого на клапані.

Вбудований в термостаті автоматично вимикає нагрівач, залежно від налаштування на ручці термостата. температура.

Співпраця з нагрівачами

Контролер, залежно від потужності нагрівача, може працювати з різна кількість пристроїв.

Кількість обігрівачів із двигуном змінного струму, підключених до контролера:

• VR MINI AC - 4 шт.
• VR1 AC - 2 шт.
• VR2 AC - 2 шт.
• VR3 AC - 1 шт.

Сучасний

1. Дизайн -Витончена форма корпусу дозволяє оптимально висвітлити поверхню теплообмінника, приховуючи елементи конструкції.

2. Форма і колір -Світла і чиста лінія корпусу в поєднанні з універсальною кольоровою композицією забезпечує гармонійну адаптацію до будь-якого типу приміщення.

3. Матеріал (ABS) -Корпус виготовлено з високоякісного АБС-пластику з анти-УФ пігментами та характеризується високою механічною міцністю, довговічністю та стійкістю до високих температур. Використаний матеріал забезпечує постійну естетичність і можливість легкого чищення, гарантуючи тривалу довговічність.

4. Smart Lock -Запатентована система з'єднання гарантує міцне та точне підгонку елементів корпусу.

Інновації

1. Повітряні леза -Інноваційне рішення для кріплення лез дозволяє їх індивідуальне регулювання та стабільне розташування. Профіль керма гарантує мінімальний опір потоку повітря.

2. Дифузор -Дизайн дифузора розроблено таким чином, щоб гарантувати повну інтеграцію із задньою частиною корпусу та вентилятором.

3. Теплообмінники

• 1, 2 та 3-рядні нагрівачі з більшою поверхнею теплообміну забезпечують оптимальне пристосування потужності нагріву до потреб об’єкта.
• Збільшена поверхня теплообміну та можливість роботи з низькотемпературними середовищами.
• Тестування всіх теплообмінників забезпечує 100% перевірку їх герметичності.

4. Максимальний потік повітря без втрат -Точно підігнаний корпус вентилятора та спеціально розроблений дифузор забезпечують рівномірний розподіл швидкості повітря в теплообміннику, гарантуючи низький опір потоку та повне використання потужності нагрівача

Робочі параметри

Позначення

• Pg - потужність нагріву приладу
• Tp1 - температура повітря на вході в апарат li>
• Tp2 - температура повітря на виході з апарату
• Tz - температура середовища, що подається до прилад
• Tp - температура середовища на поверненні з приладу
• Qp - витрата повітря
• Qw - потік потоку середовища в теплообміннику
• Δpw - падіння тиску середовища в теплообміннику

Параметри вибору та потужності нагріву інших моделей доступні в додатку.

Застосування обігрівачів Volcano

Обігрівачі Volcano швидко та ефективно розподіляють тепле повітря в:

• теплицях,
• складах,
• виробничі цехи,
• автомайстерні,
• торгові центри,
• спортивні зали,
• церкви
• та в інших приміщеннях з джерелом гарячого водопостачання, які потребують економного опалення примусовим способом.

Обігрівачі ідеально працюють з печами центрального опалення.

Розміри

Встановлення

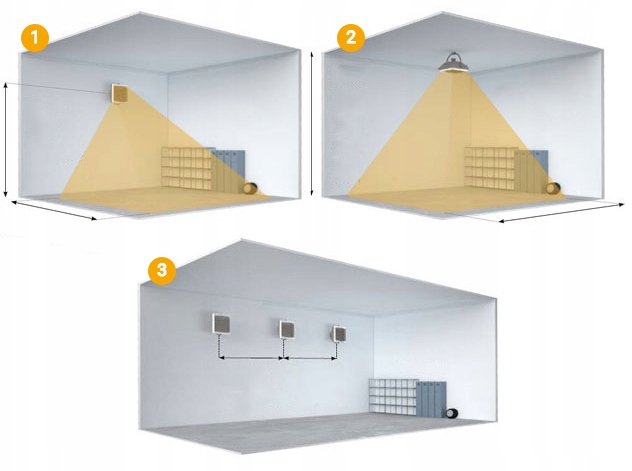

Обігрівач VOLCANO містить монтажну консоль, яка дозволяє встановлювати пристрій як вертикально(1), так і на стелі(2). Максимальна вертикальна дальність роботи приладів коливається від 8-15 м в залежності від типу обігрівача. Максимальний горизонтальний діапазон становить 14-25 м. Недотримання мінімальної відстані 25 см (VR Mini) і 35 см (VR1/VR2/VR3/VR-D) від стіни або стелі під час встановлення може призвести до неправильної роботи пристрою, можливе пошкодження вентилятора або підвищення гучності його роботи. Можлива установка групи приладів(3).
