Водяний повітронагрівач

VTS VOLCANO MINI EC 3-20 кВт

В комплекті:

- монтажна консоль

- VOLCANO EC потенціометр з термостатом

Обігрівач VTS VOLCANO MINI EC 3-20 кВт з монтажною консоллю

Основна інформація:

• Двигун: EC (електронно комутований)< /li>
• Діапазон потужності нагріву: 3-20 кВт
• Кількість рядів нагрівача: 2
• Макс. продуктивність: 2100 м3/год
• Макс. температура теплоносія: 130 °C
• Макс. робочий тиск: 1,6 МПа
• Макс. горизонтальна дальність повітря: 14 м
• Макс. вертикальний радіус дії повітря: 8 м
• Об'єм води: 1,12 дм3
• Діаметр з'єднувальних патрубків: 3/4 "
• Вага пристрою (без води): 14 кг
• Напруга живлення: 1~230/50 В/ Гц
• Потужність EC двигуна: 0,095 кВт
• Номінальний струм EC двигуна: 0,51 A
• Швидкість двигуна EC: 1450 об/хв
• Рівень захисту двигуна EC: IP44
• Виробник: VTS

Потенціометр VOLCANO EC з термостатом

Основна інформація:

• Електроживлення: 230 В змінного струму ±10% / 50 Гц
• Вихідний керуючий сигнал: Аналоговий 0-10 В
• Вихідне навантаження: 10 мА аналоговий
• Діапазон робочих температур: від 0 до 60 °C
• Діапазон регулювання термостата: 5 до 30 °C
• Діапазон регулювання потужності: 0 до 100 %
• Матеріал: ABS
• Встановлення Стіна/поверхня
• Клас захисту: IP 30 (тільки для внутрішнього використання)
• Виробник: VTS

Повітронагрівачі VOLCANO - це прилади нового покоління, що поєднують інноваційні технічні рішення з сучасним промисловим дизайном. Точно виготовлений, легкий корпус корпусу нагадує красиву і водночас досконалу у своїй простоті форму діаманта. Характер пристрою підкреслюється композицією підібраних матеріалів і повітропроводами динамічної форми.

Для чого використовується повітронагрівач?

Його завдання — вдути нагріте повітря в приміщення завдяки теплообміннику для встановлення заданої температури повітря.

Обігрівачі використовуються в:

• складах,
• спортивних залах ,
• теплиці
• автомайстерні
• церкви
• та інші об’єкти середньої та великої площі, які потребують ефективного та економічного опалення за допомогою метод обдування.

Метод обігріву обдуванням це найефективніший спосіб забезпечення теплового комфорту на промислових об’єктах.

СУЧАСНИЙ

1. Дизайн

Удосконалена форма корпусу дозволяє оптимально висвітлювати поверхню теплообмінника, приховуючи елементи конструкції.

.

.

2 . Форма і колір

Світла і чиста лінія корпусу в поєднанні з універсальною композицією забезпечує гармонійну адаптацію до будь-якого типу приміщення

3. Матеріал

Корпус виготовлено з високоякісного АБС-пластику з анти-УФ пігментами та характеризується високою механічною міцністю, довговічністю та стійкістю до високих температур. Використаний матеріал забезпечує постійну естетичність і можливість легкого чищення, що гарантує довговічність.

.

.

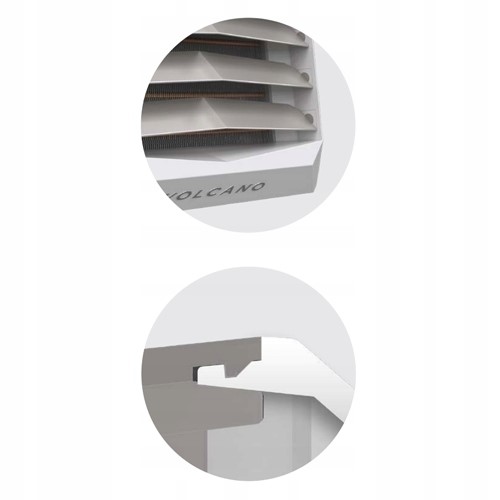

4. Smart Lock

Запатентована система з’єднання гарантує міцне та точне підгонку елементів корпусу.

ІННОВАЦІЇ

5. Повітряні лопаті

Інноваційне рішення для кріплення лопатей дозволяє їх індивідуальне регулювання та стабільне розташування. Профіль керма гарантує мінімальний опір потоку повітря.

.

.

.

6. Дифузор

Конструкція дифузора розроблена таким чином, щоб гарантувати повну інтеграцію із задньою частиною корпусу та вентилятором.

7. Теплообмінники

• 1, 2 та 3-рядні нагрівачі з більшою поверхнею теплообміну забезпечують оптимальне пристосування потужності нагріву до потреб об’єкта.
• Розширений теплообмін поверхні та здатність працювати з низькотемпературними холодоагентами.
• Випробування всіх теплообмінників забезпечує 100% перевірку їх герметичності.

.

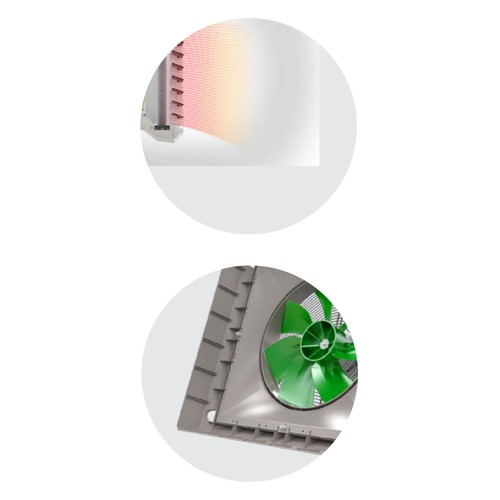

8. Максимальна ефективність повітря

Точно підігнаний корпус вентилятора та спеціально розроблений дифузор забезпечують рівномірний розподіл швидкості повітря в теплообміннику, гарантуючи низький опір потоку та повне використання потужності нагрівача

ЕНЕРГОЗБЕРЕЖЕННЯ

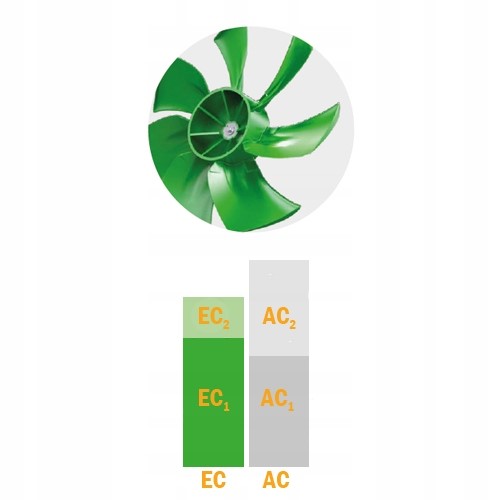

9. Ефективні вентилятори

Оптимізований профіль і збільшена поверхня лопатей вентилятора гарантують низькі експлуатаційні витрати та тиху роботу.

.

.

10. Економія електроенергії

Сучасна конструкція двигуна та вентилятора забезпечує економію до 40% електроенергії порівняно з традиційними рішеннями.

• EC - обігрівач із сучасним ЕС-двигуном< /li>
• AC - обігрівач з двигуном AC попереднього покоління
• EC1, AC1 - ціна приладу EC і AC відповідно
• EC2, AC2 - приблизна вартість споживання енергії на рубежі 3 років для пристроїв з двигунами EC і AC.

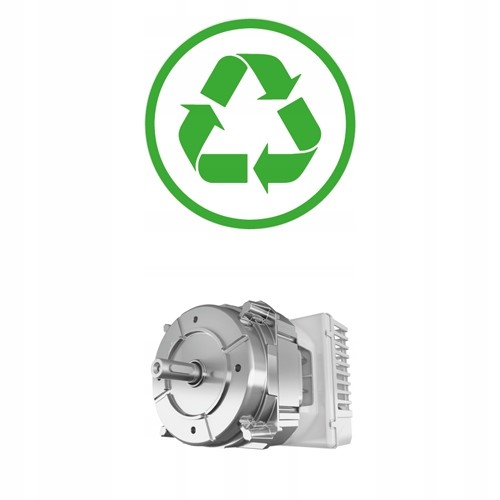

11. Повна переробка

Пристрої, розроблені з урахуванням природного середовища, 100% використаних матеріалів можна використовувати в процесі переробки.

.

.

12. Ефективні EC-двигуни та їх енергозберігаюче регулювання

Енергозберігаючі EC-двигуни дозволяють оптимально регулювати параметри роботи пристрою з мінімальним споживанням електроенергії.

EC-двигуни забезпечують максимальну ефективність навіть при знижених швидкостях . Плавне регулювання швидкості обертання EC-моторів дозволяє адаптуватись до потреб кожного приміщення.

Універсальний контролер для обігрівачів VOLCANO та повітряних завіс WING

Пристрій використовується для ручного та автоматичного регулювання швидкості обертання вентиляторів в опалювальних приладах, таких як обігрівачі та повітряні завіси, обладнані відповідним контролером адаптований до цього типу блоку управління сигналом.

Він живиться від 230 В змінного струму, тому корпус має бути закритий і закріплений.

Режим роботи

Для вибору режиму роботи пристрою встановіть перемикач (розташований у верхній частині корпусу пристрою) в одне з трьох доступних положень:

• A - підтримка аналогового виходу.
• 0 - вимкнення виходу.< /li>
• A+T - підтримка аналогового виходу як термостата.

Корисно знати

Пристрій не підтримує клапани з приводами. Щоб повноцінно використовувати в установці функції такого клапана з приводом марки VTS, необхідно придбати потенціометр без термостата або мікропроцесорний інтелектуальний контролер VOLCANO EC (HMI).

Розміри

a - 530 мм

b - 530 мм

c - 517 мм

d - 395 мм

Збірка

Обігрівач VOLCANO містить монтажну консоль, яка дозволяє монтувати пристрій як вертикально на стіні (рис.1), так і на стелі, тобто на стелі кріплення b> (рис.2). Висота установки обігрівачів (h1) повинна бути в межах 2-5 м від підлоги для VR Mini або 2,5-8 м для інших моделей. Максимальна вертикальна дальність роботи приладів коливається від 8-15 м (h2) в залежності від типу обігрівача. Максимальна горизонтальна дальність 14-25 м (a). Недотримання мінімальної відстані 25 см (VR Mini) і 35 см (VR1/VR2/VR3/VR-D) від стіни або стелі під час встановлення може призвести до неправильної роботи пристрою, пошкодження вентилятора або збільшення шуму . Можлива установка пристроїв групами (рис. 3). Однак пам’ятайте про рекомендовану відстань між (b) обігрівачами, яка залежно від моделі може коливатися від 3-7 м (VR Mini) до 6-12 м (VR1/ VR2/VR3/VR-D).
