Верстат лазерного різання Fiber 3015 3000 Вт Raycus, конструкція

Конструкція машини базується на HS-G3015 із приводом, який забезпечується комбінацією серводвигунів і поступової зубчастої зубчастої рейки.

Ця система дозволяє досягти високої точності 0,03 мм і в той же час високої швидкості і допустимого прискорення прискорення 1,5 G.

Переваги такого поєднання проявляються насамперед при обробці елементів складної форми.

Апарат оснащений стаціонарним столом з робочою поверхнею 3000х1500 мм + змінна платформа.

Верстатом керує програма CypCut - для поверхневого різання.

Вихідні дані для поверхневого різання імпортуються в найпопулярнішому форматі .dxf,

який можна генерувати з багатьох різних програм.

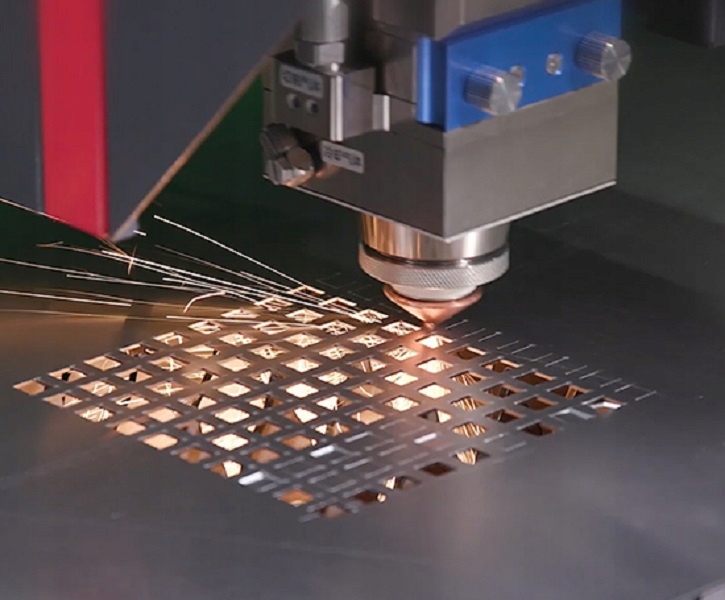

Енергія від джерела лазера доставляється до місця різання не через систему дзеркал, як у випадку старих CO2-лазерів, а через оптичне волокно в броньованому кабелі.

Це рішення суттєво спрощує роботу і регулювання машини, підвищує її надійність і стійкість до вібрації в промислових умовах.

Технічні параметри:

Тип лазера: волоконний

Потужність лазера: 3000 Вт Raycus

Робочий діапазон: 1500*3000 мм

Макс. швидкість руху: 168 м/хв.

Максимальна висота матеріалу: 80 мм.

Спосіб охолодження: вода.

Довжина хвилі лазера: 1080 нм. : 0,1 мм

Точність позиціонування X Y Z: ±0,03 мм

Вимоги до живлення: 380 В/50-60 Гц

Час безперервної роботи: 24 год. p>Робоча температура: 5-45°C

Основні переваги продукту

Конструкція верстата: станина верстата являє собою міцну сталеву конструкцію, призначену для великих навантажень, яка піддається високотемпературному відпуску та термічній обробці відпалу.

Робоча платформа: 1500*3000 мм

Вага машини: приблизно 6500 кг

Максимальна швидкість руху: 168 м/хв

Лінійні напрямні: 30 мм THK Японія

Джерело лазера: 1000 Вт Raycus. 2000 Вт, Z: 400 Вт)

Редуктор: редуктор Japan SHIMPO

Стійка: Korea LEADRACK

Охолоджувач: S&A Industrial чиллер

Японія Пропорційний клапан SMC

Автоматична система змащування

Окремо стояча портативна панель керування

Зазначена чиста ціна машини включає:

Купівлю машини з вибраним лазерним джерелом

Транспорт до клієнта на будь-яку адресу в Польщі

Повне встановлення пристрою

Технічна підтримка польською мовою

Ліцензії на програмне забезпечення CypCut - одна в машині, одна для можливої ​​підготовки даних

Навчання оператора
