ВОЛЬТМЕТР Амперметр 0.56'' 0-100В/100А

Код: 13396305411
Як замовити
617 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №73783265
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 60

Оплачивая «ВОЛЬТМЕТР Амперметр 0.56'' 0-100В/100А» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

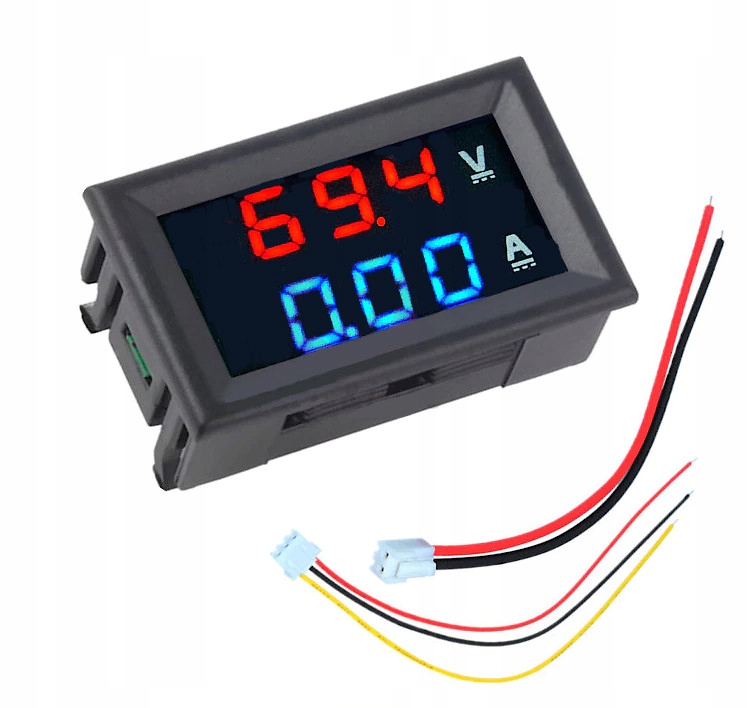

Лічильник (два в одному) ВОЛЬТМЕТР від 0 до 100 В, АММЕТР від 0 до 100 А

Пропонований прилад вимагає з'єднувальний шунт, який ви знайдете в іншій моїй пропозиції.

На ринку представлено кілька моделей запропонованої панелі, які відрізняються одна від одної незначними змінамиi. Однак ці відмінності впливають на метод і легкість застосування для певних програм. Пропонований на даний момент прилад розроблений таким чином, що його можна легко використовувати практично в будь-якому проекті - схеми підключення нижче.

На відміну від інших аналогічних лічильників цього типу, пропонований має два кольори дисплея: ЧЕРВОНИЙ для напруги, СИНІЙ для струму.

Крім панелі в комплект входять кабелі з клемами, що дозволяють правильно підключити модуль. ПЕРЕГЛЯНУТИ ФОТО

Параметри пристрою:

  • Робоча напруга: DC 4,5 В - 30 В
  • Струм споживання: < 20 мА
  • Дисплей: 0,56" двоколірний, синій і червоний
  • Діапазон вимірювання: DC 0 - 100 В, 0 - 100 A(потрібне зовнішнє шунтове підключення),
  • Робоча температура: від -10 до 65 °C
  • Тиск робочий: від 80 до 106 кПа
  • Зовнішні розміри рами: 48 × 29 × 20 мм
  • Розміри монтажного отвору: 45 x 26 мм
  • Роздільна здатність за напругою (В): 0,1 В
  • Роздільна здатність за струмом (A ): 0,01 A
  • Точність вимірювання: 1%

Характеристики з'єднувальних кабелів :

  • Червоний (тонкий): потужність панелі (+)
  • Червоний (товстий): IN (+) ) , вхід вимірювання струму - плюс
  • Жовтий (тонкий): PW (+), вхід вимірюваної напруги - плюс
  • Чорний (товстий і тонкий): COM, загальні дроти - мінус - вимірювання (товстий - струм, тонкий - напруга) і мінус живлення.
  • li>

Пристрій має потенціометри, що дозволяють повністю калібрувати як напругу, так і силу струму (видно на фото).

Оскільки лічильник може живитися будь-якою напругою постійного струму в діапазоні від 4,5 до 30 Вольт, його можна успішно використовувати для вимірювань в автомобільних установках, як 12В, так і 24В >.

Модернізований спосіб підключення дозволяє використовувати в лабораторних джерелах живлення (як одновольтних, так і симетричних) для вимірювання як позитивних, так і негативних напруг - без втручання в структуру (вимагає використання гальванічно розв'язаного джерела живлення). - такі перетворювачі (модулі) є в іншій нашій пропозиції).

У комплект входить вимірювальна панель із з'єднувальними кабелями.

Для ефективної (безпечної) роботи лічильник потрібен шунт 100А/75мВ, який видно на фото поруч - пропозиція стосується лише лічильника з кабелями.

УВАГА!

Експлуатація пристрою без підключеного шунта може призвести до пошкодження, пожежі та втрати гарантії.

Шунти на 100 А представлені в іншій пропозиції. p>

На графіку нижче показано, як підключити лічильник залежно від вибраного способу живлення.

Якщо ви все ще не знаєте, як підключитися, відвідайте веб-сайт: http://diyprojects.eu/how-to-wire-digital-dual-display-volt-and-ammeter/
