ВОЛЬТМЕТР Амперметр 0.56'' 0-100В/10А
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 169
Заказывая «ВОЛЬТМЕТР АМПЕРМЕТР 0,56 дюйма 0–100 В/10 А» данное изделие из «Модули» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Ідеальний лічильник (два в одному) ВОЛЬТМЕТР від 0 до 100 В, АМПЕРМЕТР від 0 до 10 А
Запропонований пристрій НЕ ПОТРІБНО підключати зовнішній шунт, оскільки він встановлений на платі пристрою.
На ринку представлено кілька моделей пропонованої панелі, які відрізняються від кожної інші незначні зміни. Однак ці відмінності впливають на метод і легкість застосування для певних програм. Пристрій, який я пропоную, розроблений таким чином, що його можна легко використовувати практично в будь-якому проекті - схеми підключення наведені нижче.
На відміну від інших подібних пристроїв, пропонований має два кольори дисплея: ЧЕРВОНИЙ для напруги, СИНІЙ для струму.

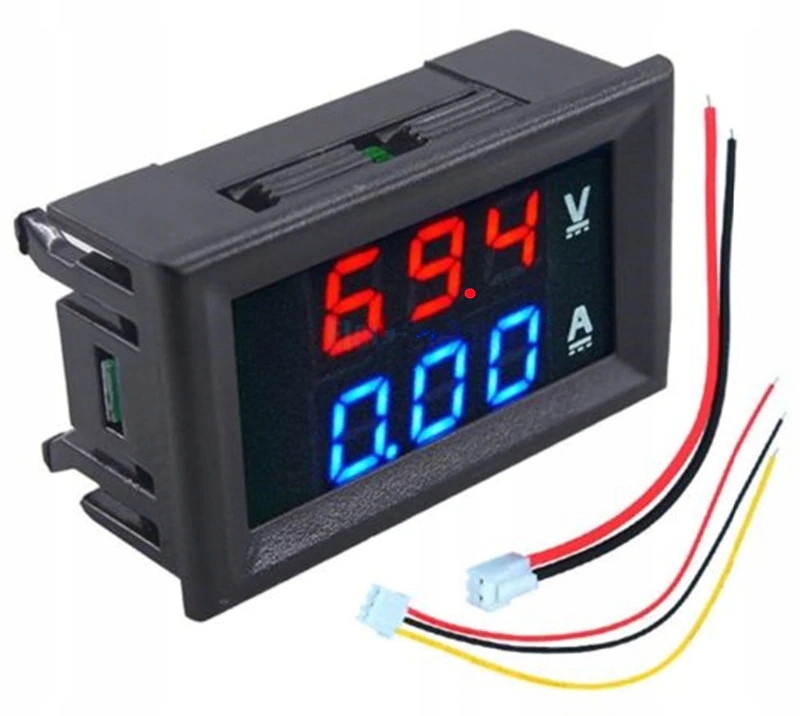

Крім панелі, в набір входять кабелі з клемами, що дозволяють правильно підключити модуль. ПЕРЕГЛЯНУТИ ФОТО
Параметри пристрою:
- Робоча напруга: DC 4,5 V - 30 V
- Струм споживання: < 20 mA
- Дисплей: 0,56" двоколірний, синій і червоний
- Діапазон вимірювання: DC 0 - 100 V, 0 - 10 A (не вимагає зовнішнього шунта),
- Робоча температура: від -10 до 65 °C
- Робочий тиск: від 80 до 106 кПа
- Зовнішні розміри рами: 48 × 29 × 20 мм
- Розміри монтажного отвору: 45 x 26 мм
- Роздільна здатність за напругою (В): 0,1 В
- Роздільна здатність за струмом (А): 0,01 A
- Точність вимірювання: 1%
Опис з’єднувальних кабелів:
- Червоний (тонкий): джерело живлення +
- Червоний (товстий): IN +, вхід вимірювання струму - плюс
- Жовтий (тонкий): PW +, вхід вимірюваної напруги - плюс
- Чорний (товстий і тонкий): COM, загальні дроти - мінус - обидва дроти вимірювання (товстий - струм, тонкий - напруга) і мінус живлення.
прилад має монтажні потенціометри, що дозволяють повне калібрування як напруги, так і струму (видно на фотографіях).
Оскільки вимірювач може живитися будь-якою напругою постійного струму в діапазоні від 4,5 до 30 Вольт, його можна успішно використовувати для вимірювань в автомобільних установках, як 12V, так і 24V.
Модернізований спосіб підключення дозволяє використовувати в лабораторних джерелах живлення (як одновольтних, так і симетричних) для вимірювання як позитивних, так і негативних напруг - без втручання в конструкцію (вимагає використання гальванічно розв'язаного джерела живлення - такі перетворювачі (модулі) доступні в інших наших пропозиціях).
Набір містить вимірювальну панель, не що потребує шунт із з'єднувальними кабелями.

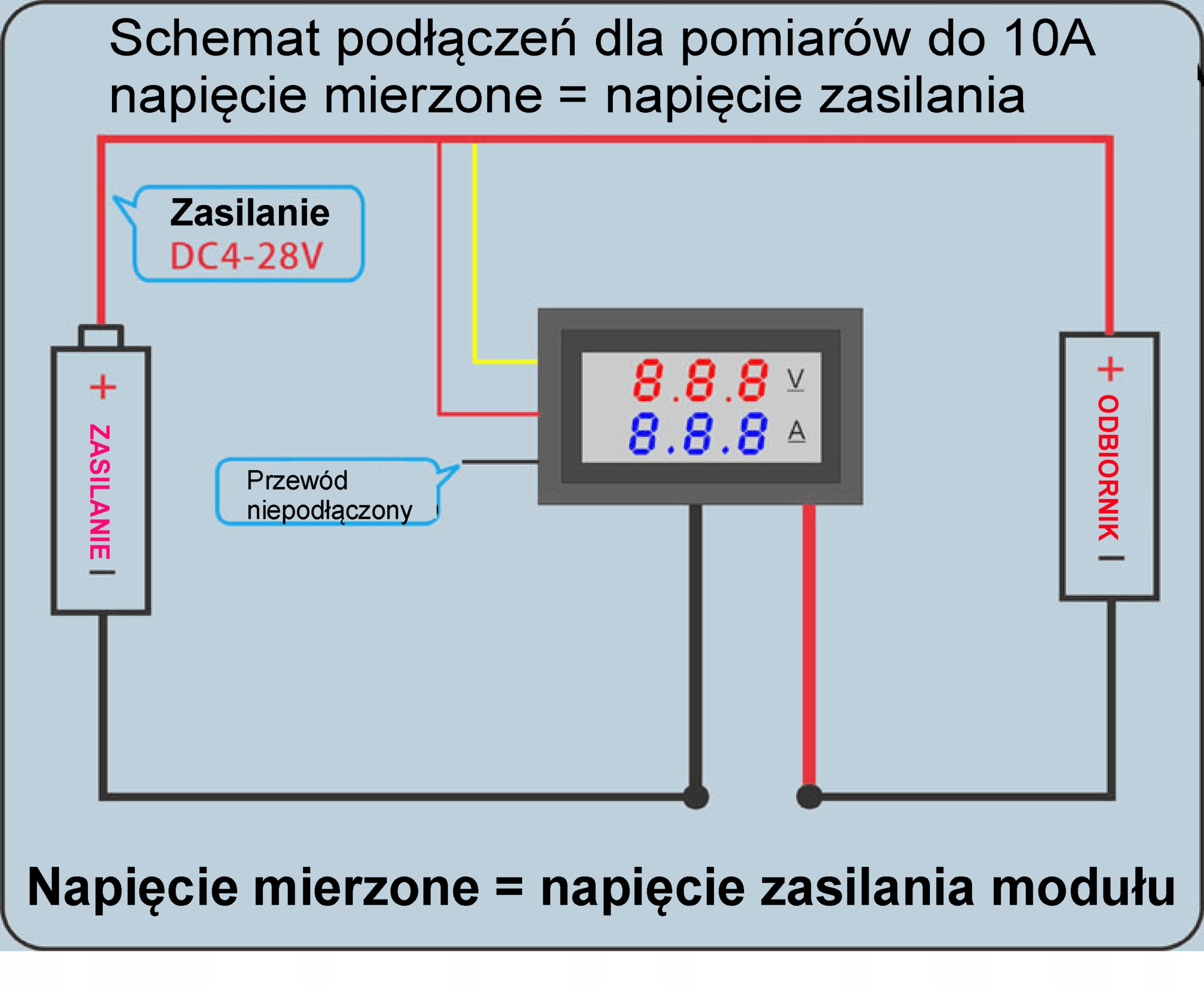

На графіку нижче показано схему підключення у двох варіантах: з окремим (індивідуальним) джерелом живлення та з джерелом живлення з вимірюваною напругою (не перевищує допустиму напругу живлення).
Якщо ви все ще не знаєте, як під’єднатися, відвідайте веб-сайт: http://diyprojects.eu/how-to-wire-digital-dual-display-volt-and-ammeter/
