Вольтметр Амперметр Панель LED 0-100V 0-10A
- Час доставки: 7-10 днів
- Стан товару: новий
- Доступна кількість: 198
Просматривая «Вольтметр Амперметр Панель LED 0-100V 0-10A» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

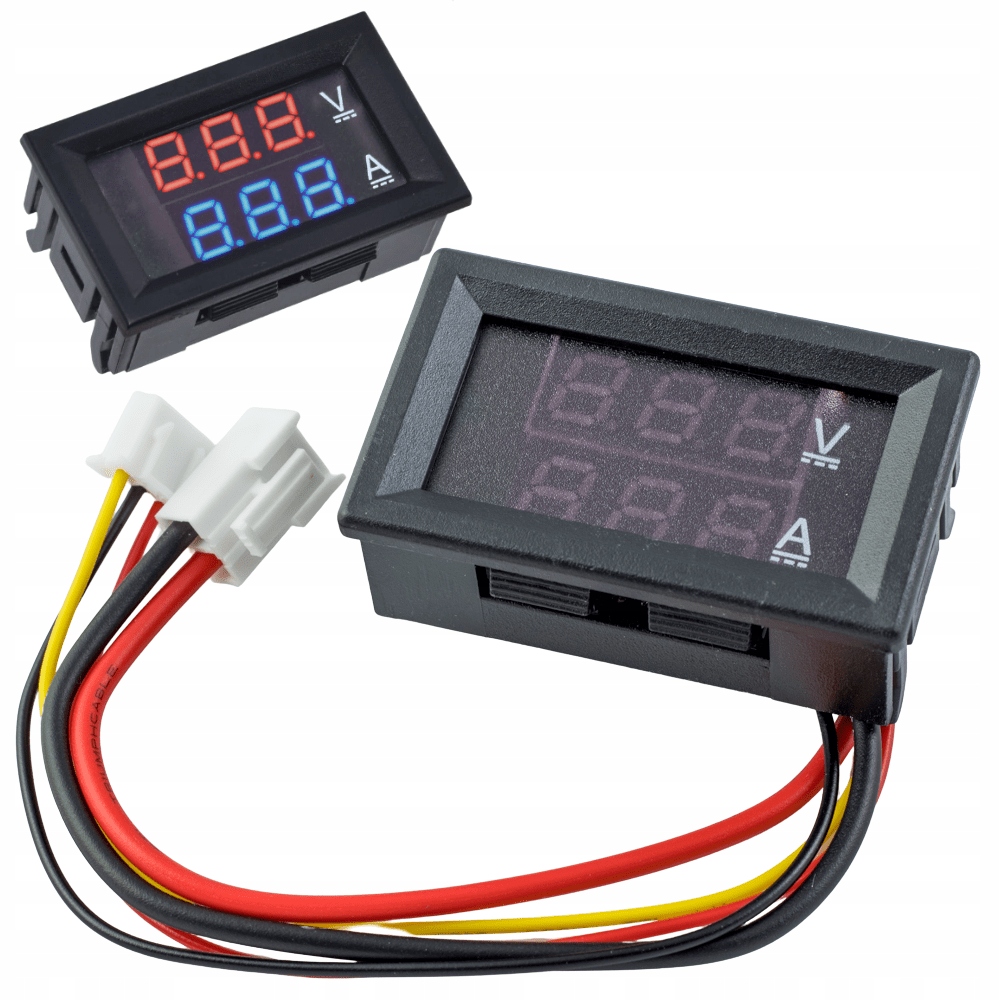

Світлодіодна панель Вольтметр Амперметр 0-100 В 0-10 A
⭐️ 2 В 1 – ВОЛЬТМЕТР ТА АМПЕРМЕТР
Цифровий панельний вимірювач з двоколірним дисплеєм. Він дозволяє вимірювати напругу та струм.
☝️ Діапазон вимірювання:
- Вимірювання напруги:0-100 В
- Вимірювання струму: 0-10A
⭐️ ФУНКЦІЇ ДИСПЛЕЙ
▶️ Два 0,28″ дисплеї – для одночасного вимірювання напруги та струму.
▶️ Верхній відображає напругу червоним.
▶️ Нижнє відображення поточного синього кольору.
⭐️ Розміри:
▶️ Ширина з рамою: 48 мм(корпус без рами: 45,05 мм)
▶️ Висота з рамою: 29 мм(корпус без рами: 25,8 мм)
▶️ Глибина: 22 мм
▶️ Довжина кабелю: 150 мм
⭐️ ЕЛЕМЕНТИ МОДУЛЯ
1️⃣ Потенціометр калібрування вольтметра
2️⃣ Потенціометр калібрування амперметра
3️⃣ Роз’єм живлення та вимірювання напруги
4️⃣ Роз’єм для вимірювання струму
☝️ На платі модуля є два потенціометри, які використовуються для калібрування вольтметра та амперметра. Калібрування має виконуватися за еталонною напругою та струмом.
⭐️ ДВА МЕТОДИ ВИМІРЮВАННЯ
Модуль може вимірюватися в двох режимах: із загальним джерелом живлення разом із вимірюваним навантаженням або окремо.
⚙️ Подробиці нижче:
1️⃣ ВИМІРЮВАННЯ СТРУМУ ТА НАПРУГИ НА ЗАГАЛЬНОМУ ДЖЕРЕЛІ ЖИВЛЕННЯ
Вимірювання в цьому режимі можливе в діапазоні 4-28 В постійного струму. Це пояснюється тим, що електроніка лічильника працює в цьому діапазоні.
Легенда:
O – приймач, пристрій із живленням
ZO – Потужність приймача
2️⃣ ВИМІРЮВАННЯ СТРУМУ ТА НАПРУГИ ВІД ОКРЕМОГО ДЖЕРЕЛА ЖИВЛЕННЯ
Вимірювання в цьому режимі відокремлено від джерела живлення лічильника. Це дозволяє вимірювати напругу навантаження в діапазоні 0-100 В постійного струму.
Напруга живлення самого лічильника має бути в діапазоні 4-30 В постійного струму.
Легенда:
O – приймач, пристрій із живленням
ZO – Потужність приймача
ZM – джерело живлення лічильника
⚙️ ПАРАМЕТРИ СВІТЛОДІОДНОЇ ПАНЕЛІ ВОЛЬТМЕТР, АМПЕРМЕТР
- Живлення лічильника: 4–28 В постійного струму
- Діапазон вимірювання напруги: 0–100 В постійного струму
- Діапазон вимірювання струму: < b >0 – 10 A DC
- Відображення напруги: LED 0,28″, червоний
- Відображення струму: LED 0,28″, синій
- Робочий струм : <10 мА
- Точність вимірювання: 1%
- Можливість калібрування за допомогою потенціометрів
- Розміри модуля: 48 x 29 x 22 мм
