ВОЛЬТОМЕТР Амперометр, 4 біт. DC 0 - 200 В - 10 А

Код: 13057949056
Як замовити
769 грн
Ціна вказана з доставкою в Україну
Товар є в наявності
ЯК ЕКОНОМИТИ НА ДОСТАВКЕ?
Замовляйте велику кількість товарів у цього продавця
ВСІ ТОВАРИ ПРОДАВЦЯ №73783265
Інформація
  • Час доставки: 7-10 днів
  • Стан товару: новий
  • Доступна кількість: 99

Заказывая «ВОЛЬТОМЕТР Амперометр, 4 біт. DC 0 - 200 В - 10 А» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

Ідеальний лічильник (два в одному) ВОЛЬТМЕТР від 0 до 200В, АММЕТР від 0 до 10А

Пропонований прилад не вимагає підключення додатковий шунт, тому що входить в комплект і стаціонарно встановлюється в плату приладу.

На ринку представлено декілька моделей запропонованої панелі, які відрізняються незначними зміні. Однак ці відмінності впливають на метод і легкість застосування для певних програм. Пристрій, який я пропоную, розроблений таким чином, що його можна легко використовувати практично в будь-якому проекті - схеми підключення нижче.

На відміну від інших подібних пристроїв, пропонований має два кольори дисплея: ЧЕРВОНИЙ для напруги, СИНІЙ для струму.

Слід підкреслити, що основною відмінністю і водночас ПЕРЕВАГОЮ запропонованого приладу є його точність. Це пов'язано з тим, що ця панель відображає напругу з точністю до 2 знаків після коми і силу струму з точністю до 3 знаків після коми. Більшість пристроїв цього типу, які зараз пропонуються на ринку, мають лише 1 місце для напруги та 2 місця для струму.

Для підвищення точності вимірювань виробник включив можливість точного калібрування як виміряну напругу, так і струм. Це робиться за допомогою двох незалежних монтажних потенціометрів, розташованих на платі панелі - див. фото нижче.

Крім панелі, в набір входять кабелі з клемами, які дозволяють правильно підключити модуль. ПЕРЕГЛЯНУТИ ФОТО

Параметри пристрою:

4-розрядний 5-провідний вольтметр-амперметр:

  • Напруга живлення: DC 4В ~ 30В (рекомендовано) 5 ~ 12 В)
  • Діапазон вимірювання струму: DC10A (режим відображення 0,000A ~ 10,00A)
  • Діапазон вимірювання напруги: 200 В постійного струму (режим відображення 0,00 В ~ 10,00 В ~ 200,0 В)
  • Час оновлення: 300 мс
  • Тип дисплея: 0,28-дюймовий 4-значний світлодіод, помножений на 2 рядки
  • Розмір виробу: 60,00 × 28,60 × 22,00 мм (4-бітний)

Проводка:

  • Червоний (тонкий): живлення +
  • Червоний (товстий): IN +, вхід вимірювання струму - плюс
  • Жовтий (тонкий): PW +, вхід вимірюваної напруги - плюс
  • Чорний (товстий і тонкий): COM, загальні дроти - мінус - обидва виміряні (товстий - струм, тонка напруга) і мінус живлення.

пристрій має тримери, які дозволяють повне калібрування як напруги, так і струму (видно на фотографіях).

Оскільки лічильник можна живити будь-якою напругою постійного струму в діапазоні від 4 до 30 Volt можна успішно використовувати для вимірювань в автомобільних установках, як 12V, так і 24V.

Модернізований спосіб підключення дозволяє використовувати в лабораторних джерелах живлення (як одновольтних, так і симетричних) для вимірювання як позитивних, так і негативних напруг - без втручання в структуру (вимагає використання лише гальванічно розв'язаного джерела живлення - такі джерела живлення - модулі - доступні в інших наших пропозиціях) .

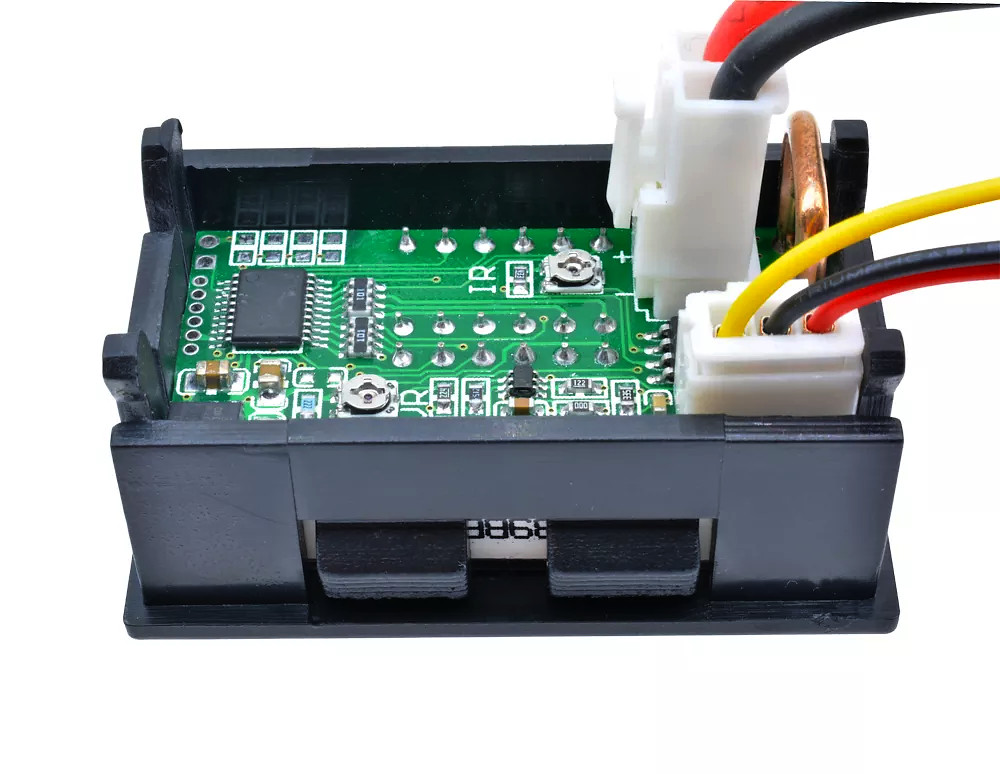

На фотографії нижче показано два мініатюрні потенціометри, призначені для калібрування пристрою.

Поруч - вид на шунт, встановлений в щитку.

УВАГА!

Пропонований лічильник може вимірювати струм до 10А - більш високе навантаження може призвести до руйнування пристрою та пожежі.

Нижче наведено схеми підключення лічильника до вимірюваної установки та джерела живлення.
